8.5.2 Etablissement de la liaison DriveMonitor – variateur
8.5.2.1

Configuration de l'interface USS

Siemens AG 6SE7087-7JK50
SIMOVERT MASTERDRIVES
L'interface RS485 convient à l'exploitation multipoint et donc au
fonctionnement sur bus. Un tel bus permet de coupler 31 variateurs
SIMOVERT MASTERDRIVES à un PC. Côté PC il faut soit une
interface RS485 soit un convertisseur d'interface RS232 ↔ RS485.
Côté variateur, une interface RS485 est intégrée dans le port -X300
(Compact PLUS -X103). Câble : voir brochage du connecteur -X300 et
documentation du convertisseur d'interface.
L'interface peut être configurée en passant par le menu Outils
Paramètres ONLINE.

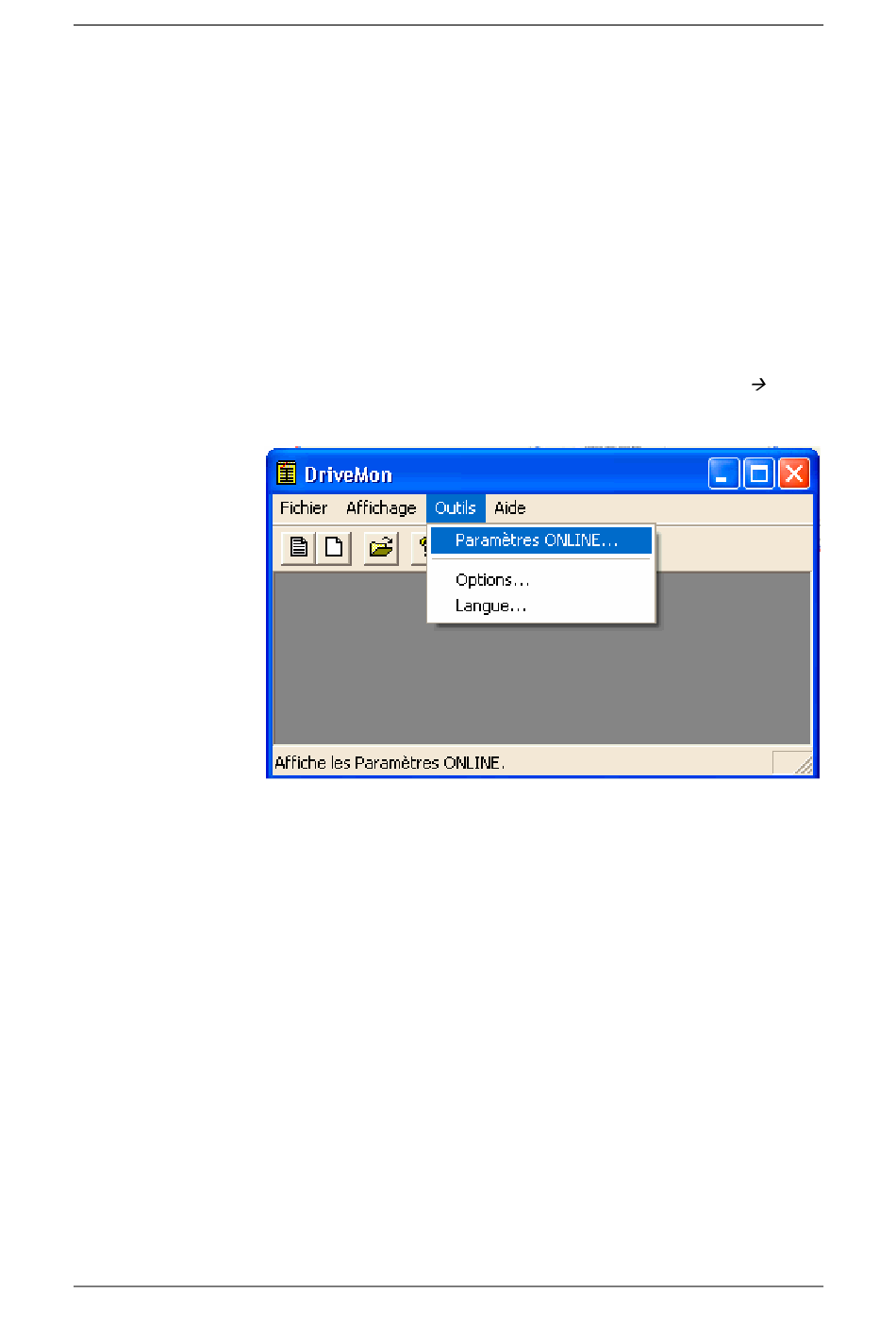

Fig. 8-6 Paramètres ONLINE
