PE1 / GND
Connexions réseau
Connexions du
circuit interm.
Contacteur aux.,
alim. externe
24 Vcc X9
PMU
X300
X108
X101
Emplacem. 1 (CUMC)
S1
X103
Carte capt. dans slot C
S2
Emplacem. 3
Emplacem. 2
Tôle pour blindage
des câbles de cde
Bornes pour
réglage de tension
du ventilateur

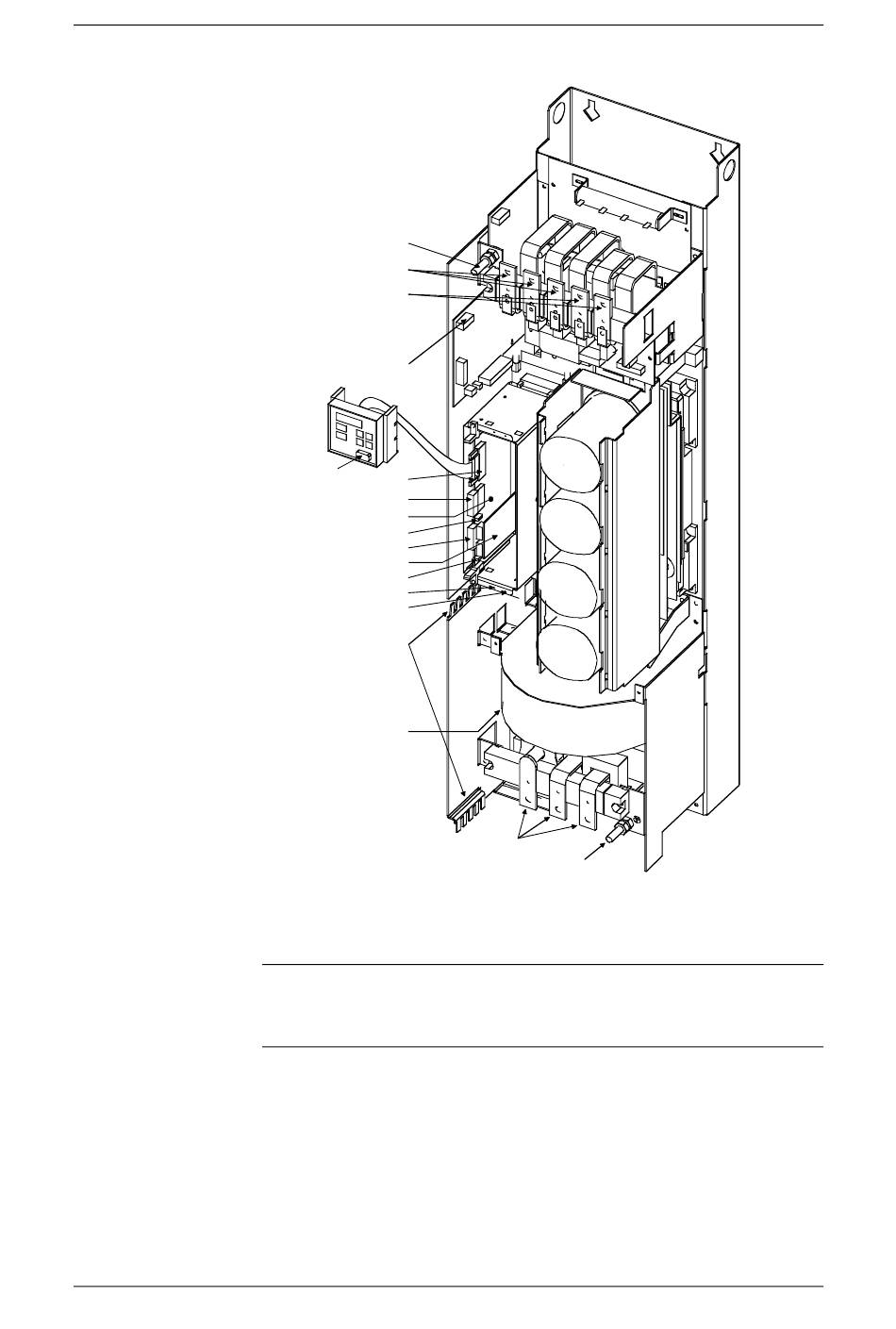

Fig. 7-1 Connectique, tailles E et F
Un transformateur est incorporé en raison du ventilateur 230 V.
Suivant la tension secteur sur le site, il faudra éventuellement déplacer
les connexions aux bornes primaires du transformateur.
Instructions de service
Départ vers moteur
PE2 / GND
Raccordement
