Raccordement
NOTA
7-4
PMU
X300
X108
X101
Emplacem. 1 (CUMC)
S1
X103
Carte capt. dans slot C
S2
Emplacem. 3
Emplacem. 2
Contacteur aux.,
alim. externe
24 Vcc X9
Tôle pour blindage
des câbles de cde
Bornes pour
réglage de tension
du ventilateur
Départ vers moteur

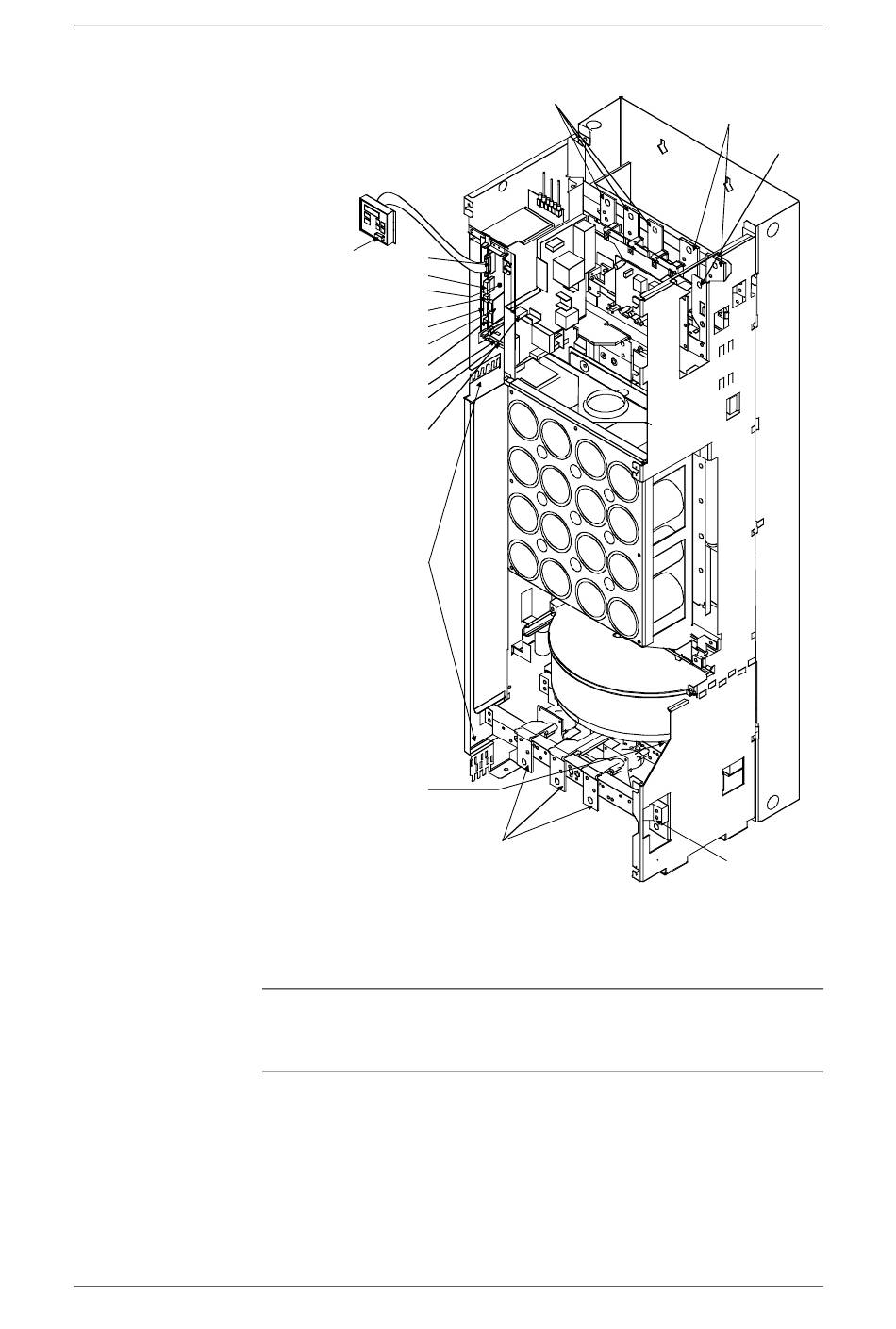

Fig. 7-2 Connectique, taille G
Un transformateur est incorporé en raison du ventilateur 230 V.
Suivant la tension secteur sur le site, il faudra éventuellement déplacer
les connexions aux bornes primaires du transformateur.
Connexion réseau
6SE7087-7JK50
Instructions de service SIMOVERT MASTERDRIVES
08.2008
Connexions du
circuit interm.
PE1 / GND
PE2 / GND
