09.2006
5.2

Montage des cartes optionnelles

ATTENTION
Slots
Siemens AG 6SE7087-7JK50
SIMOVERT MASTERDRIVES
Les cartes ne doivent être remplacées que par des personnes
qualifiées.
Les cartes ne doivent être en aucun cas être débrochées ou
embrochées sous tension.
Le boîtier électronique offre six emplacements (slots) pour l'enfichage
de cartes optionnelles. Les slots sont identifiés par les lettres A à G. Le
slot B n'existe pas dans le boîtier électronique, il est utilisé dans les
appareils de forme Compact PLUS.
Si vous désirez utiliser des slots D à G, il vous faut en plus :
♦ le fond de panier LBA (Local Bus Adapter) recevant la carte de
régulation et deux autres cartes-mères, et
♦ une carte-mère (ADB - Adaption Board) qui peut recevoir en tant
que cartes-filles deux cartes optionnelles.
Les slots se trouvent aux emplacements suivants :
♦ Slot A
carte de régulation
♦ Slot C
carte de régulation
♦ Slot D
carte-mère à l'emplacement 2
♦ Slot E
carte-mère à l'emplacement 2
♦ Slot F
carte-mère à l'emplacement 3
♦ Slot G
carte-mère à l'emplacement 3

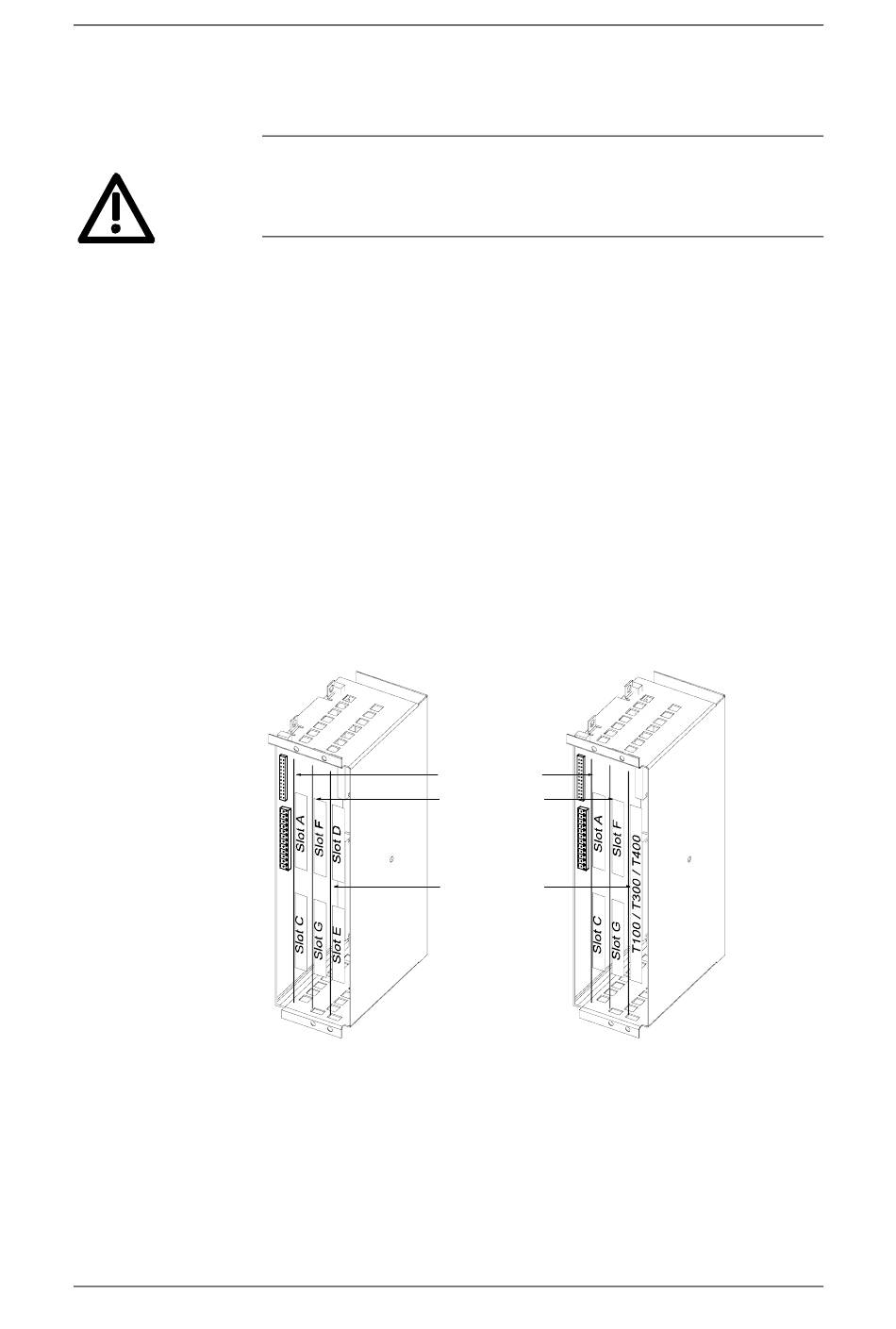

Fig. 5-7 Disposition des slots dans le boîtier électronique
Instructions de service
Emplacement 1
Emplacement 3
Emplacement 2
Montage
en haut
en bas
en haut
en bas
en haut
en bas
5-9
