Montage
5.1.2

Montage des convertisseurs de taille K

5-4
Surface de fixation
350 mm
Vue de côté

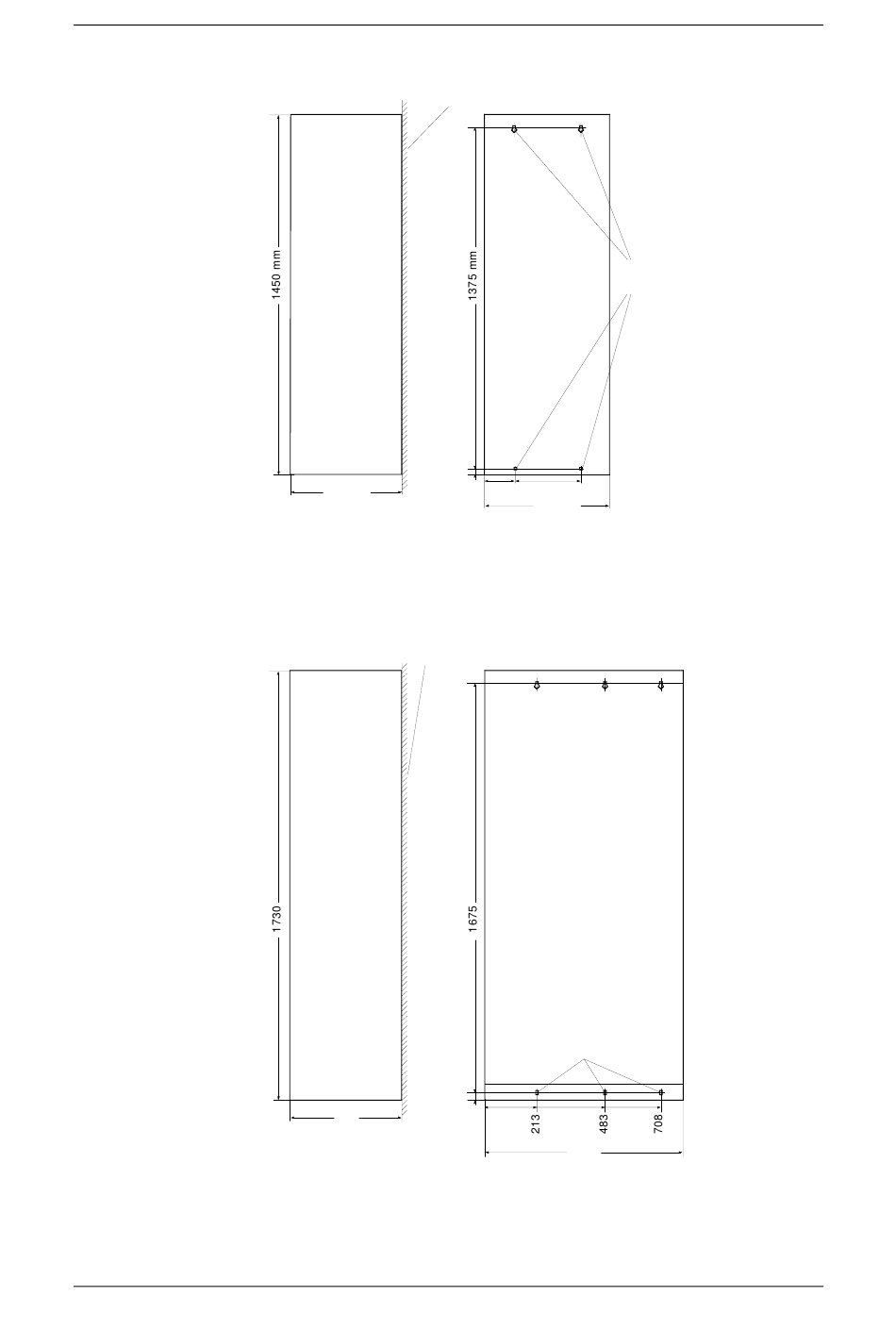

Fig. 5-3 Encombrement, taille G
Surface de fixation
550
Vue de côté
Fig. 5-4 Encombrement, taille K
25 mm
119 mm 270 mm
508 mm
Vue de face
Trous/encoches pour vis M8 / M10
Trous oblongs 9 x 15
pour vis M8
25
800
Vue de face
Instructions de service
09.2006
Trous/encoches
pour vis M8
6SE7087-7JK50 Siemens AG
SIMOVERT MASTERDRIVES
