Quando il portabiciclette è a bordo si deve sempre portare nel veicolo la relativa omologazione.
Non eff ettuare corse a vuoto con il portabiciclette. Sistemarlo nel bagagliaio del proprio veicolo. In questo modo si
evita un maggiore consumo di carburante e si salvaguarda il portabiciclette.
Il conducente è responsabile per la correttezza del carico e dei fi ssaggi.

6. ISTRUZIONI PER L'USO

Il portabiciclette deve essere ancora assemblato. Prelevare tutti i componenti dall'imballo e disporli a terra. Ogni fase di lavoro è descritta e mostra
chiaramente quali componenti occorrono per il montaggio del portabiciclette.

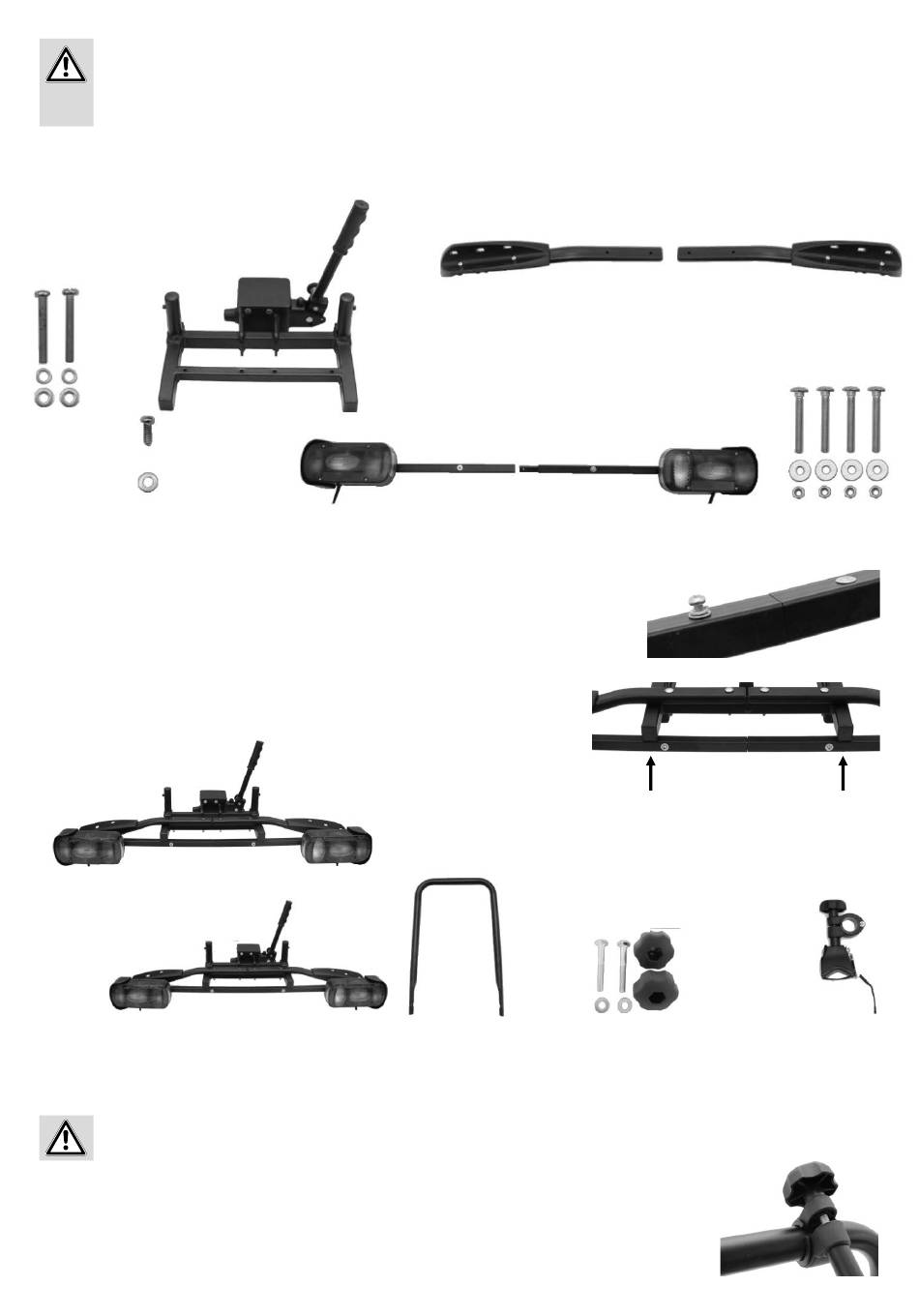

6.1 MONTAGGIO DEL PORTABICICLETTE

Passaggio 1
Componenti:
Vite a croce
Vite a croce
M5 x 35
M5 x 12

6.1.1 MONTAGGIO DEI BINARI

Disporre i due mezzi binari, con le coppette di plastica rivolte verso l'esterno, parallelamente al telaio base di modo che i fori dei binari coincidano
con i fori del telaio base. Fissare ciascun binario al telaio base con due viti a testa tonda M6 x 50, le rondelle e i dadi autobloccanti M6.

6.1.2 MONTAGGIO DEL SUPPORTO LAMPADE

Unire le due metà del supporto lampade. Questa operazione viene facilitata da una piccola guida già
montata su un lato. Unire i binari e fi ssarli con la vite a croce (M5x12) e la rondella.
Introdurre le viti a croce M5 x 35 con le rosette elastiche e le rondelle dal basso nei fori verticali del
supporto lampade. Introdurre le viti nei fori fi lettati sul lato inferiore dell'estremità dei
longheroni. Stringere le viti.
Assicurarsi che la luce posteriore antinebbia sia montata sul lato sinistro del supporto!
Passaggio 2
Componenti:

6.1.3 MONTAGGIO DELLA STAFFA A U

Applicare la staff a a U agli appositi sostegni del telaio base. Fissare la staff a a U con le viti a testa tonda (M8 x 60), le rondelle e i dadi zigrinati M8
forniti in dotazione. I dadi zigrinati devono essere montati sul lato interno.
ATTENZIONE
I dadi zigrinati devono essere serrati saldamente affi nché la staff a a U sia perfettamente in linea con i relativi sostegni.

6.1.4 MONTAGGIO DEL BRACCIO DI FISSAGGIO

Svitare la vite zigrinata del braccio di fi ssaggio ed estrarla completamente. Aprire la fascetta del braccio di
fi ssaggio e far passare gli inserti intorno alla staff a a U, in un punto adeguato per la propria bicicletta.
Rimettere la fascetta intorno agli inserti e premerli bene insieme. Chiudere il braccio di fi ssaggio con la vite
zigrinata (non stringerla a fondo per ora).
22
Telaio die base
Risultato del passaggio 1
Set supporto lampade
Vite a testa tonda
M8 x 60
Staff a a U
Mezzi binari
Vite a testa tonda
M6 x 50
Dado zigrinato
M8
Braccio di
fi ssaggio
