Notice de montage et de mise en service Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D
Interfaces de communication : Réglage et fonction
Type de signal entrée analogique (AI2)
Pour le générateur de valeur de consigne
PT1000
0 – 10 V
2 – 10 V
0 – 20 mA
4 – 20 mA

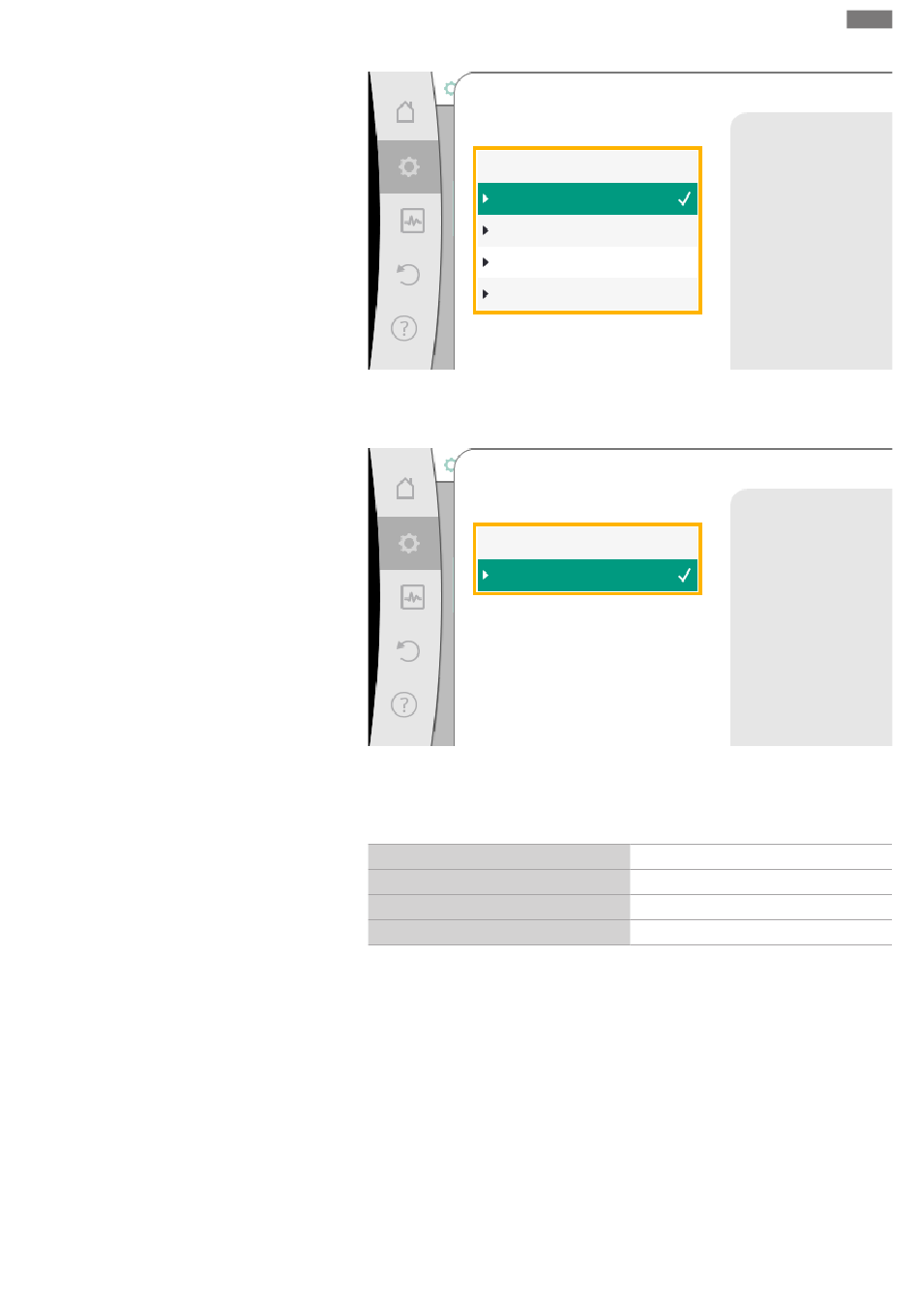

Fig. 74: Type de signal
Après avoir sélectionné le type de signal, le mode d'utilisation des valeurs standard est
défini :
Utiliser les valeurs standard
Entrée analogique (AI2)
Utiliser les consignes
Réglages personnal...
Fig. 75: Utiliser les valeurs standard
Avec « Utiliser les consignes », les valeurs standard sont utilisées pour la transmission
du signal. Ensuite, le réglage de l'entrée analogique comme générateur de valeur de
consigne est terminé.
ARRÊT :
MARCHE :
Min :
Max :
Tabl. 50: Affectation de signal standard
En sélectionnant « Réglage personnalisé », il est nécessaire de configurer d'autres ré-
glages :
Pour les types de signal « 0 – 10 V » et « 0 – 20 mA », une détection de rupture de
câble peut être activée en option avec seuil paramétrable.
Régler l'entrée analogique
sur le type
de signal 0...10 V.
Régler l'affectation
du signal/de la valeur.
1,0 V
2,0 V
3,0 V
10,0 V
