6.5.2 Évacuation des condensats/isola-
tion

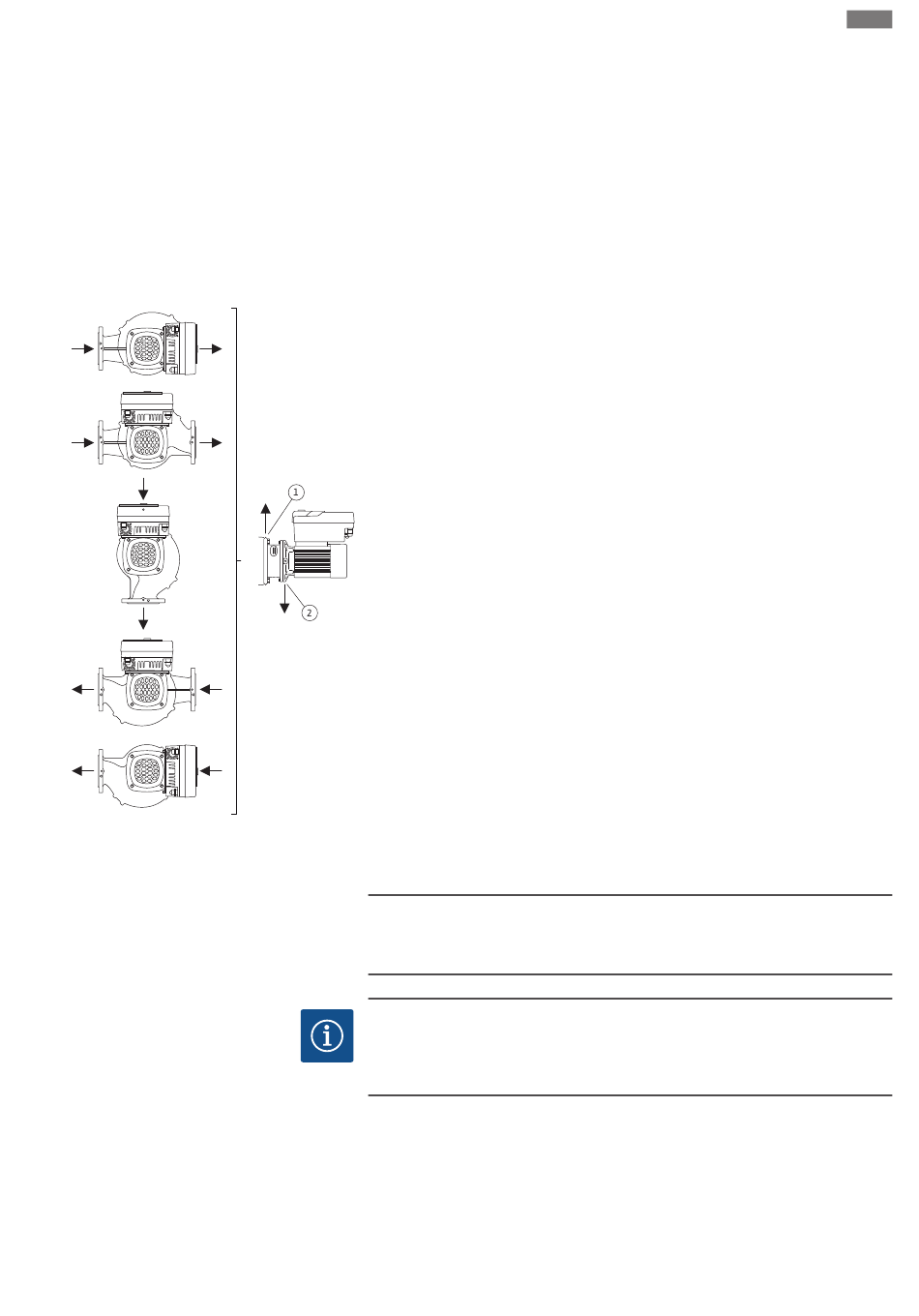

Fig. 16: Positions de montage autorisées avec
arbre horizontal
Notice de montage et de mise en service Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D
Installation
Influence du matériau et de la température
Les forces et les couples maximum admissibles s'appliquent pour un matériau de base
en fonte grise et pour une valeur de sortie de température de 20 °C.
Pour des températures plus élevées, les valeurs doivent être corrigées comme suit selon
le rapport de leurs modules d'élasticité :
E /E
t, EN-GJL 20, EN-GJL
E = module d'élasticité pour la fonte grise à la température choisie
t, EN-GJL
E = module d'élasticité pour la fonte grise à 20 °C
20, EN-GJL
ƒ
Utilisation de la pompe dans des installations de climatisation ou de réfrigération :
les condensats accumulés dans la lanterne peuvent être évacués de manière ciblée
par des perçages prévus à cet effet. Il est également possible de raccorder une
conduite d'évacuation à cette ouverture et d'évacuer une petite quantité du fluide
qui s'échappe.
ƒ
Les moteurs sont dotés d'orifices d'évacuation de l'eau de condensation, obturés
en usine à l'aide d'un bouchon en caoutchouc. Le bouchon en caoutchouc garantit
la classe de protection IP55.
ƒ
Utilisation de la pompe dans des installations de climatisation ou de réfrigération :
il faut retirer le bouchon en caoutchouc par le bas pour que l'eau de condensation
puisse s'évacuer.
ƒ
Pour un arbre de moteur horizontal, l'orifice d'évacuation de la condensation doit
obligatoirement être orienté vers le bas (Fig. 16, pos. 2). Le cas échéant, le moteur
doit être tourné.
ATTENTION
Une fois le bouchon en caoutchouc retiré, la classe de protection IP55 n'est plus ga-
rantie.
AVIS
Pour les installations nécessitant une isolation, seul le corps de la pompe doit être
isolé. La lanterne, l'entraînement et le capteur de pression différentielle ne sont pas
isolés.
Pour isoler la pompe, utiliser un matériau isolant sans composé ammoniaqué. Toute
corrosion de fissure due à la contrainte au niveau des manchons du capteur de pression
différentielle peut ainsi être évitée. Dans le cas contraire, le contact direct avec des rac-
cords filetés en laiton doit être évité. Des raccords filetés en acier inoxydable sont dis-
ponibles en accessoires. Il est également possible d'appliquer une protection anticorro-
sion (p. ex. ruban isolant).
