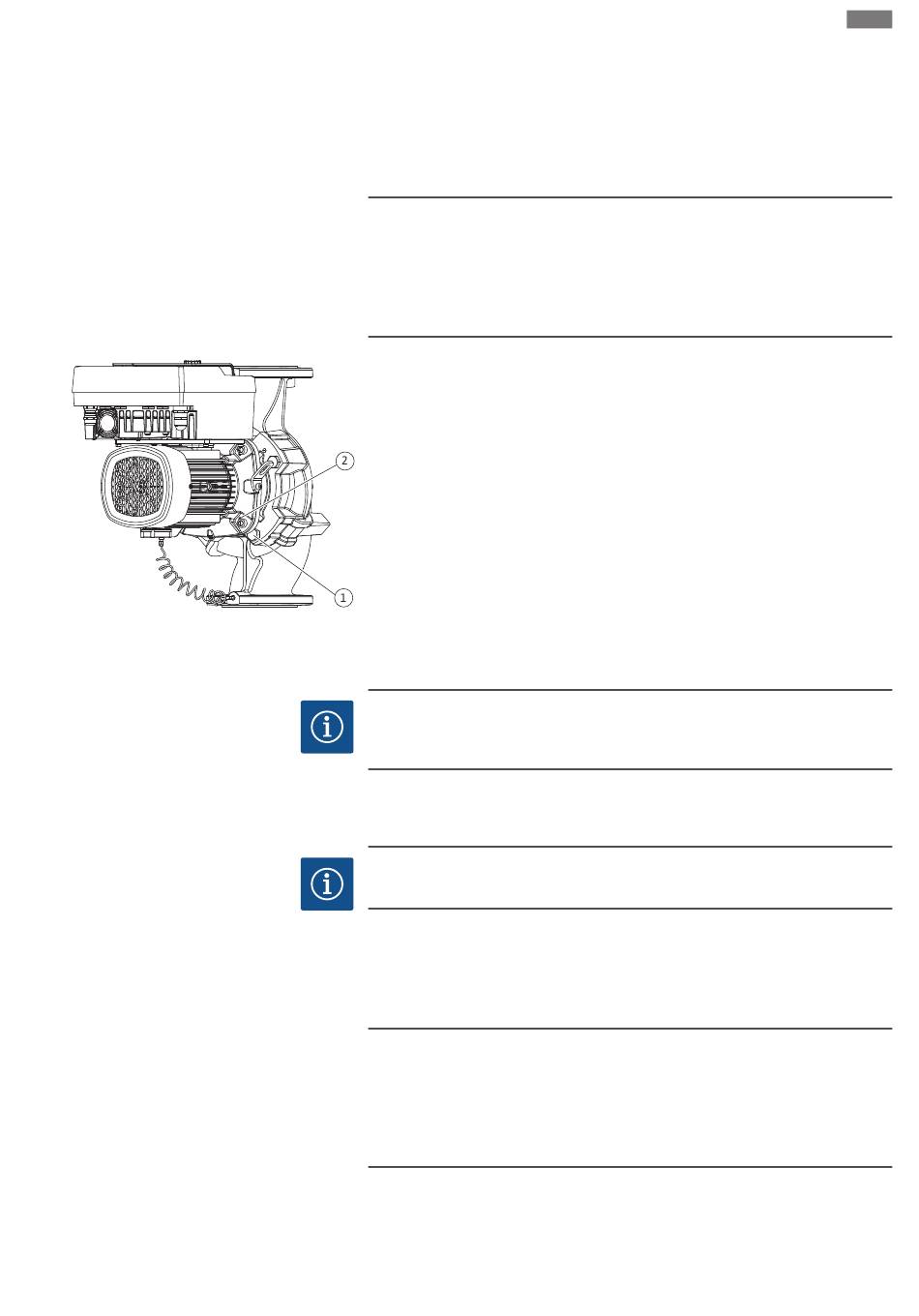

Fig. 10: Éjection du kit embrochable par les
trous taraudés
Notice de montage et de mise en service Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D
Installation
4. Desserrer la tôle de support du capteur de pression différentielle (Fig. I, pos. 13) de
la bride de moteur en desserrant les vis (Fig. I et Fig. III, pos. 10). Laisser le capteur
de pression différentielle (Fig. I, pos. 8) suspendu avec la tôle de support (Fig. I,
pos. 13) au niveau des lignes de mesure de pression (Fig. I, pos. 7). Si besoin, dé-
brancher le câble de raccordement du capteur de pression différentielle dans le
module électronique.
ATTENTION
Dommages matériels dus à des lignes de mesure de pression déformées
ou pliées.
Une manipulation incorrecte peut endommager la ligne de mesure de pression.
Lors de la rotation du kit embrochable, veiller à ne pas déformer ou plier les lignes de
mesure de pression.
5. Éjecter le kit embrochable (voir Fig. 4) du corps de pompe. Pour ce faire, utiliser les
deux trous taraudés (voir Fig. 10). Pour desserrer le logement, visser des vis M10 de
longueur adéquate dans les trous taraudés.
AVIS
Lors des étapes suivantes, respecter le couple de serrage prescrit pour le type de fi-
letage considéré. Voir à ce sujet le tableau « Vis et couples de serrage » [} 28].
6. Si le joint torique (Fig. I, pos. 19) a été retiré, humidifier le joint torique et le dispo-
ser dans la rainure de la lanterne.
AVIS
Veiller à ne pas tordre ou coincer le joint torique (Fig. I, pos. 19) lors du montage.
7. Insérer le kit embrochable (Fig. 4) dans la position souhaitée dans le corps de
pompe.
8. Serrer les vis (Fig. I et Fig. III, pos. 29) en croix de façon uniforme, mais sans les vis-
ser entièrement.
ATTENTION
Détérioration liée à une manipulation incorrecte !
Un serrage incorrect des vis peut entraver le mouvement de l'arbre.
Au cours du serrage des vis, vérifier la rotation de l'arbre sur la roue du ventilateur du
moteur à l'aide d'une clé à douille. Desserrer de nouveau les vis le cas échéant et re-
visser en croix de manière uniforme.
9. Coincer la tôle de support (Fig. I, pos. 13) du capteur de pression différentielle sous
l'une des têtes de vis (Fig. I, pos. 10) sur le côté opposé au module électronique.
Trouver la distance optimale entre les tubes capillaires et le câble du CPD. Serrer
ensuite les vis (Fig. I, pos. 10).
