Wilo Stratos GIGA2.0-I Notice De Montage Et De Mise En Service page 138

fr
1
2

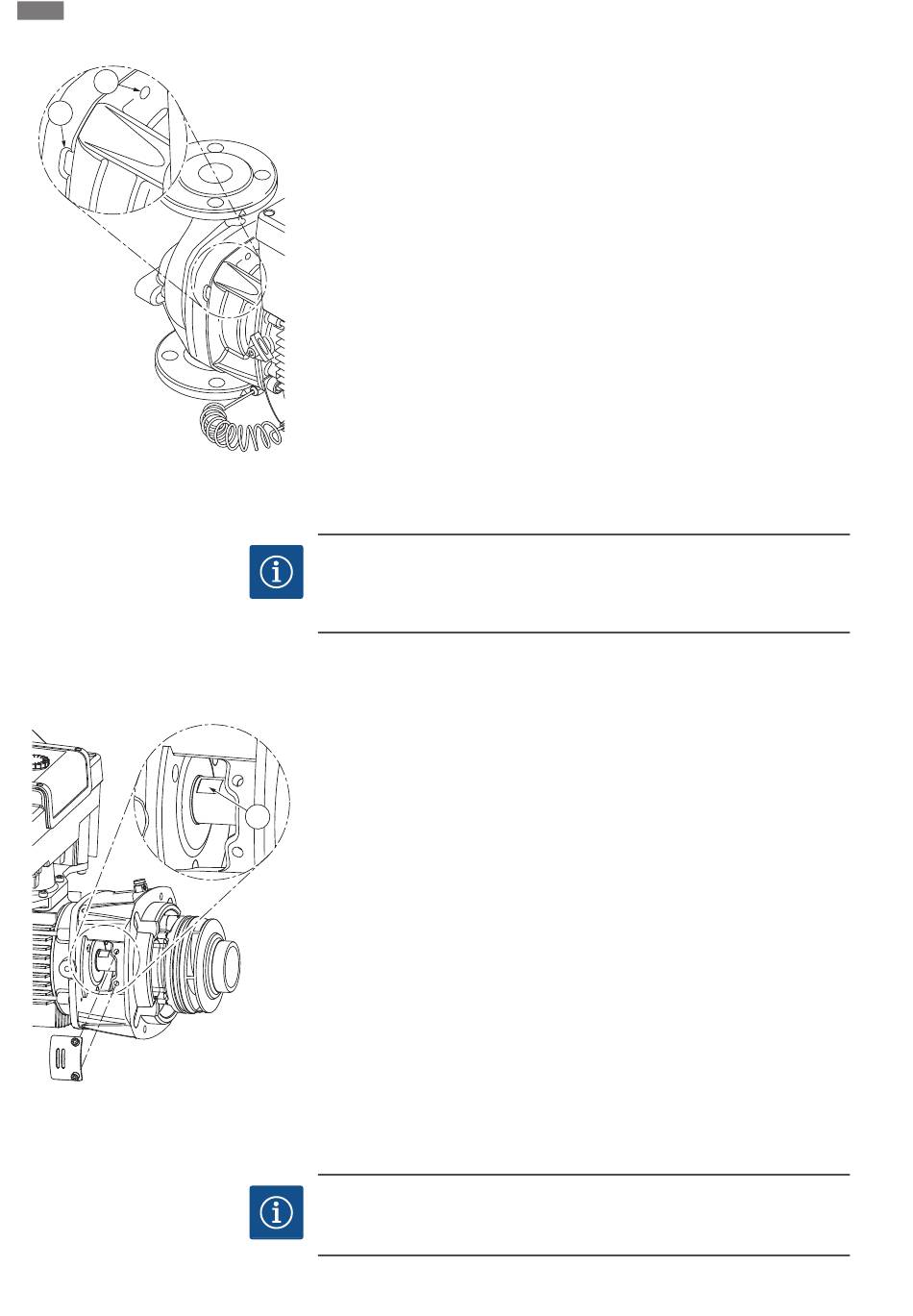

Fig. 100: Trous taraudés et fentes pour chasser
le kit embrochable du corps de pompe
Fig. 101: Méplats sur l'arbre
138
Entretien
12. Retirer le kit embrochable du corps de pompe. Pour ce faire, utiliser les deux trous
taraudés (Fig. 99, pos. 1).
Pour desserrer le logement, visser des vis adéquates dans les trous taraudés. Si le
kit embrochable bouge facilement, il est possible d'utiliser en plus les fentes
(Fig. 100, pos. 2) entre le corps de pompe et la lanterne pour le chasser. Pour ce
faire, mettre en place p. ex. deux tournevis et les utiliser comme leviers. Après avoir
bougé de 15 mm env., le kit embrochable n'est plus guidé dans le corps de pompe.
AVIS
Pour éviter tout basculement, le kit embrochable doit être soutenu, le cas échéant,
par des instruments de levage appropriés. Cette précaution s'applique notamment
en l'absence de boulons de montage.
13. Desserrer les deux vis imperdables de la tôle de protection (Fig. I et Fig. III, pos. 27)
et retirer la tôle de protection.
⇒ Version avec roue en plastique et raccord conique
14. Engager une clé plate (de 22 mm) dans le regard de la lanterne et maintenir l'arbre
au niveau des méplats (Fig. 101, pos. 1). Dévisser l'écrou de blocage de roue (Fig. I,
pos. 22). La roue (Fig. I, pos. 21) sort automatiquement de l'arbre.
15. Démonter la cale d'épaisseur (Fig. I, pos. 20).
1
⇒ Version avec roue en fonte et raccord à clavette
16. Dévisser l'écrou de fixation de la roue (Fig. I, pos. 22). Retirer le disque de serrage
situé en dessous (Fig. III, pos. 23) et retirer la roue (Fig. I pos. 21) de l'arbre de
pompe. Démonter la clavette (Fig.III, pos. 37).
17. Selon le type de pompe, desserrer les vis (Fig. I, pos. 10) ou les vis (Fig. 99, pos. 2),
(Fig. II, pos. 10b) ou Fig. III, pos. 10a.
18. Séparer la lanterne du centrage du moteur et la retirer de l'arbre à l'aide du disposi-
tif de tirage à deux bras (dispositif de tirage universel). La garniture mécanique
(Fig. I, pos. 25) et la bague entretoise (Fig. I, pos. 20) sont extraites en même
temps. Éviter de mettre la lanterne en porte-à-faux.
19. Extraire le grain fixe (Fig. I, pos. 26) de la garniture mécanique du logement de la
lanterne.
20. Bien nettoyer les surfaces d'appui de l'arbre et de la lanterne.
Montage
AVIS
Lors des interventions suivantes, respecter le couple de serrage prescrit pour le type
de filetage considéré (voir le tableau « Couples de serrage » [} 28]) !
WILO SE 2021-12
