Réglage des fonctions de régulation
Types de système pour le Refroidisse-
ment
‣ Modes de régulation de base
Tabl. 23: Sélection du type de système et du mode de régulation pour le « Refroidisse-
ment »
Chaque mode de régulation - à l'exception de la vitesse de rotation n-const - nécessite
en plus la sélection de la source de valeur réelle ou de capteur (entrée analogique
AI1 ... AI4).
AVIS
Mode de régulation – Température ΔT-const :
Pour les applications prédéfinies, les signes et les plages de réglage pour la tempéra-
ture de consigne (ΔT-c) sont préréglés en fonction de l'application et donc du sens
d'action sur la pompe (augmentation ou réduction de la vitesse de rotation).
Si le réglage est effectué par l'intermédiaire du « mode de régulation de base », le
signe et la plage de réglage doivent être configurés selon le sens d'action souhaité.
Source du capteur T1
Entrée analogique 1
Entrée analogique 2
Entrée analogique 3
Entrée analogique 4
Module CIF

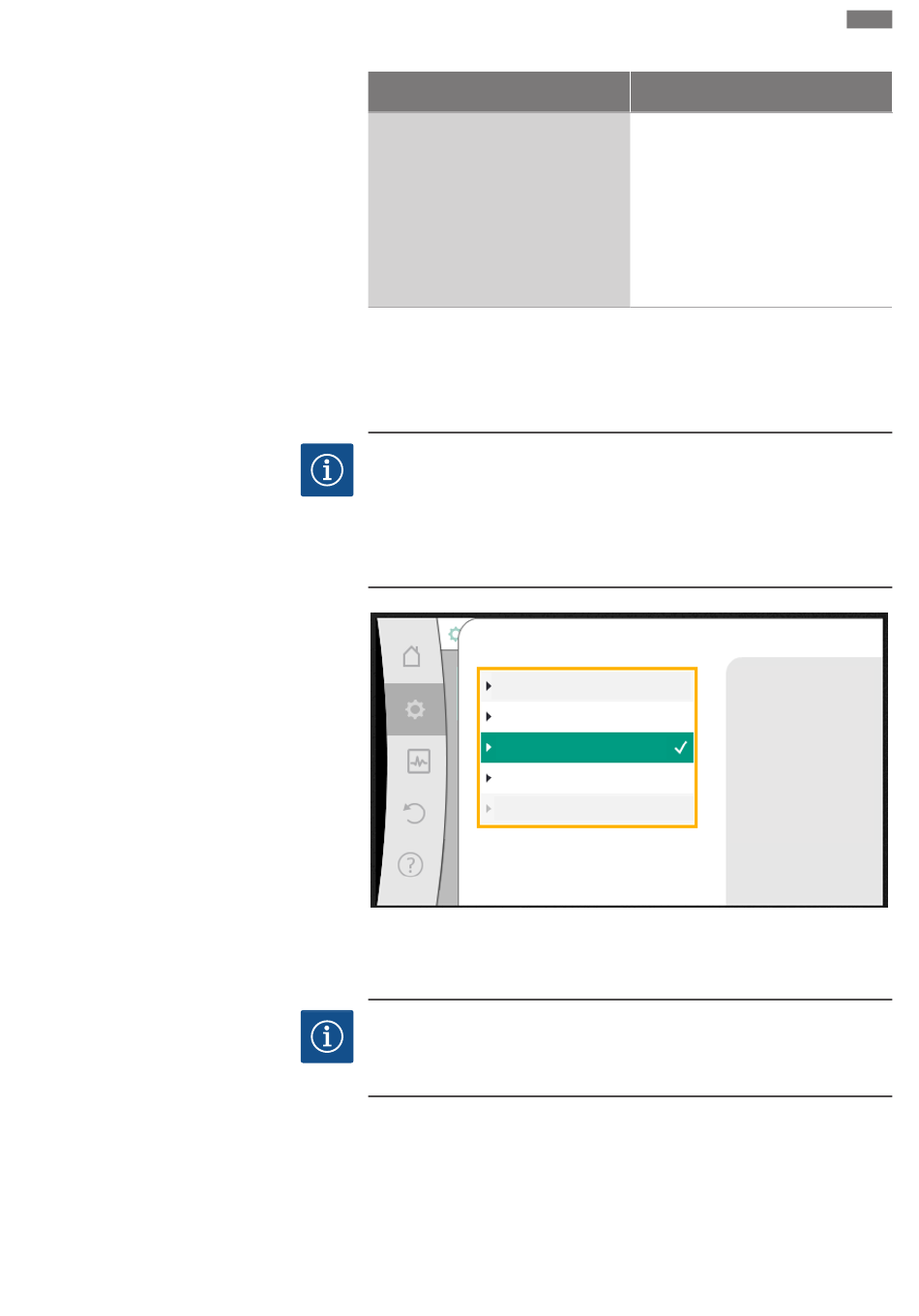

Fig. 46: Affectation de la source de capteur
Une fois la sélection effectuée, le menu « Assistant de réglage » apparaît en affichant le
type de système sélectionné et le mode de régulation.
AVIS
Ce n'est que lorsque tous les réglages de « Chauffage et refroidissement » ont été
effectués que le menu « Commutation chauffage/refroidissement » est disponible
pour effectuer d'autres réglages.
Commutation chauffage/refroidissement
Mode de régulation
Pression différentielle Δp-c
Pression différentielle Δp-v
Point critique Δp-c
Dynamic Adapt plus
Débit cQ
Température T-const.
Température ΔT-const.
Vitesse de rotation n-const.
Pour ce
mode de régulation,
l'entrée analogique (AI3)
est utilisée
pour la sonde
de température.
