Interfaces de communication : Réglage et fonction
Source de la valeur de consigne
Entrée analogique 1
Entrée analogique 2
Entrée analogique 3
Entrée analogique 4
Module CIF

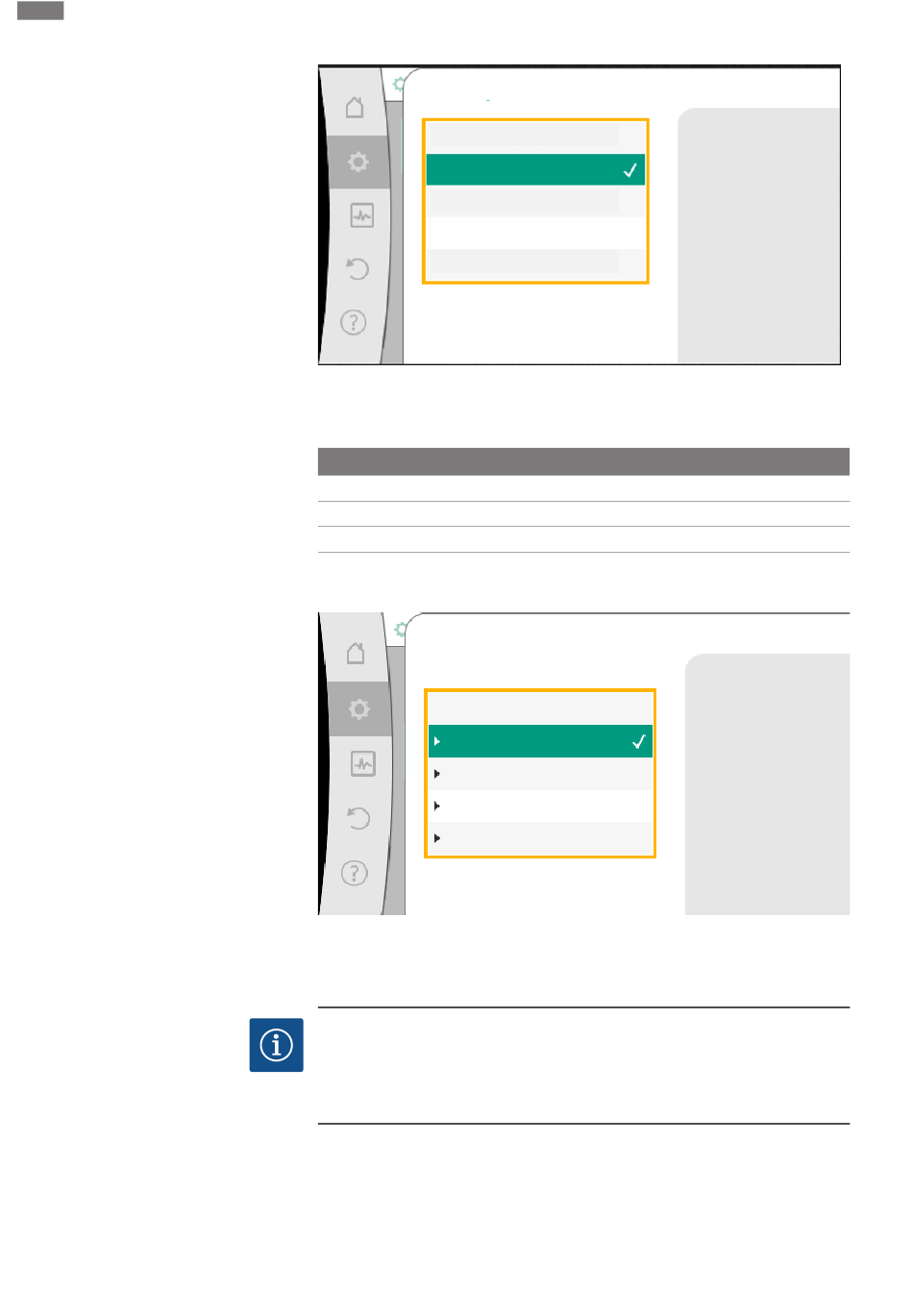

Fig. 72: Source de la valeur de consigne
Lorsqu'une entrée analogique sert de source, la source de valeur de consigne doit être
configurée. Pour ce faire, sélectionner « Régler la source de la valeur de consigne ».
Régler l'entrée pour la valeur de consigne externe
Sélectionner la source de la valeur de consigne
Régler la source de la valeur de consigne
Valeur de consigne alternative en cas de rupture de câble
Tabl. 49: Régler l'entrée pour la valeur de consigne externe
Sélection possible des types d'utilisation à paramétrer :
Sélectionner le type d'utilisation
Entrée analogique (AI2)
Non configuré
Générateur de valeur de consigne
Capteur de pression différentielle
Sonde de température
Capteur externe
Fig. 73: Boîte de dialogue de réglage
Sélectionner « Générateur de valeur de consigne » comme source de valeur de
consigne.
AVIS
Lorsqu'un type d'utilisation autre que « Non configuré » est déjà configuré dans le
menu « Sélectionner le type d'utilisation », vérifier si l'entrée analogique est déjà
utilisée pour un autre type d'utilisation.
Le cas échéant, sélectionner une autre source.
Après avoir sélectionné le type d'utilisation, choisir le « type de signal » :
La valeur de consigne provient
de l'entrée analogique (AI2)
Utiliser l'entrée analogique
comme générateur de valeur
de consigne,
p. ex. pour la hauteur
manométrique
