Notice de montage et de mise en service Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D
Réglage des fonctions de régulation
Tourner le bouton de commande pour sélectionner la pompe partenaire, puis appuyer
pour confirmer.
En appuyant, la coche blanche apparaît sur la pompe sélectionnée.
La pompe secondaire signale à son tour sur l'écran qu'elle a été sélectionnée.
Toutes les autres pompes secondaires sont sélectionnées de la même manière. Appuyer
ensuite sur la touche retour pour revenir au menu « Régler le mode de régulation ».
Si des pompes secondaires sont installées dans un circuit comportant un mélangeur, le
débit du mélange peut être pris en compte. Pour ce faire, sélectionner et activer la
fonction de régulation supplémentaire Mélangeur Multi-Flow Adaptation.
Régler le mode de régulation
Décalage Débit
Actuellement : 0,0 m³/h
Mélangeur Multi-Flow Adaptation...
Actuellement : Désactivé
Valeur de remplacement du débit nécessaire
Actuellement : Débit nécessaire max.
Q-Limit Min
Etat : Désactivé

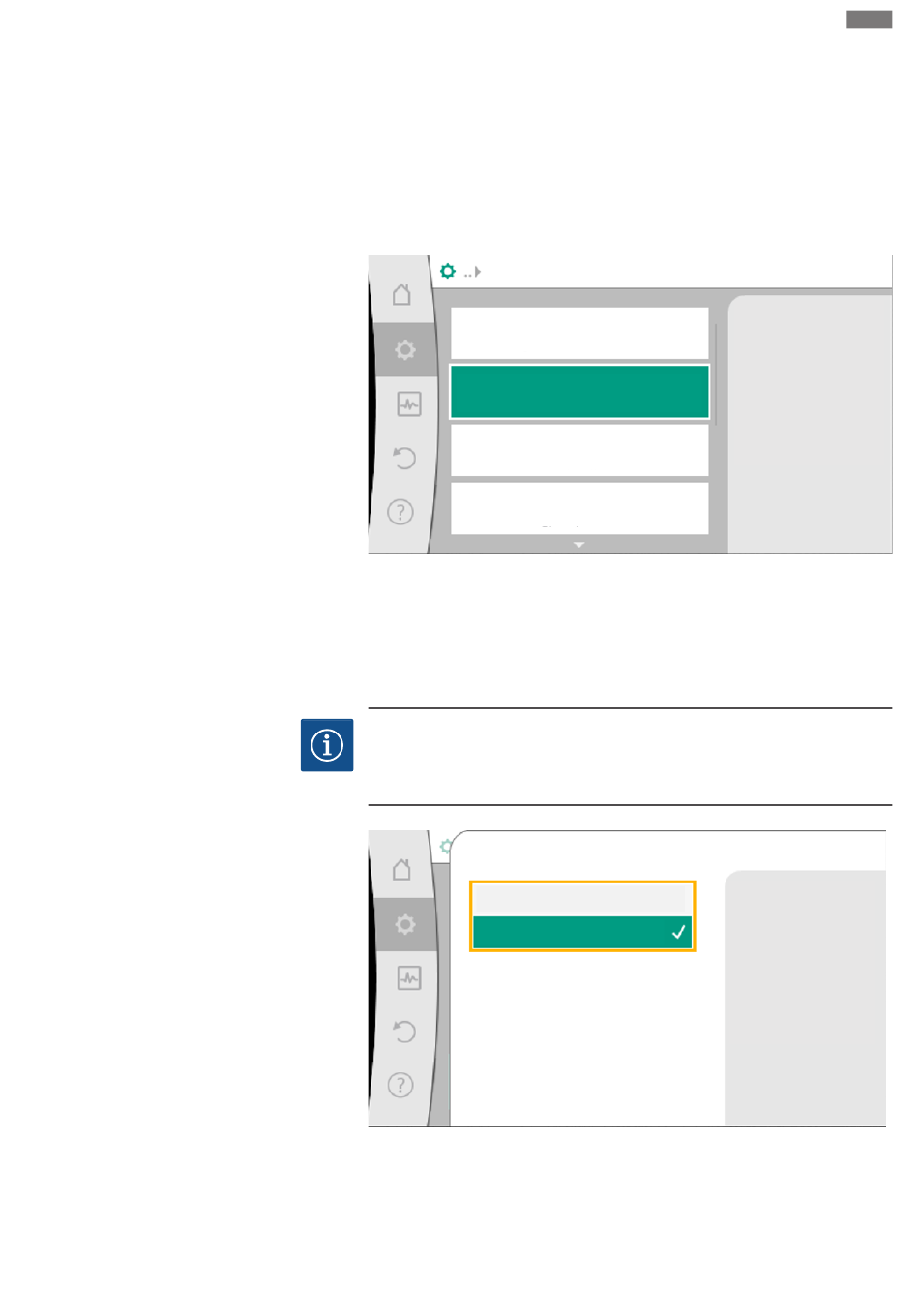

Fig. 59: Régler le mode de régulation : Mélangeur Multi-Flow Adaptation
Pour pouvoir utiliser cette fonction, les températures doivent être enregistrées sur la
pompe primaire :
ƒ
Dans l'alimentation secondaire (T1) en aval de la bouteille de découplage
ƒ
Dans l'alimentation primaire (T2) en amont de la bouteille de découplage
Pour ce faire, raccorder la sonde de température aux entrées analogiques AI3 et AI4.
AVIS
Pour pouvoir déterminer le débit de mélange, la fonction de mesure de la quantité de
chaleur par sonde de température dans l'alimentation secondaire et le retour secon-
daire, doit être activée sur les pompes secondaires comportant un mélangeur.
Mélangeur Multi-Flow Adaptation
Désactivé
Activé
Fig. 60: Mélangeur Multi-Flow Adaptation
Tourner le bouton de commande pour sélectionner « Activé », puis appuyer pour
confirmer.
Ensuite, configurer les sondes de température de la pompe primaire sur les entrées ana-
logiques AI3 et AI4. Dans le menu « Régler le mode de régulation », sélectionner la
sonde de température T1 pour la température de l'alimentation secondaire.
fr
Multi-Flow Adaptation
peut prendre en compte les
mélangeurs pour
les pompes secondaires
. Pour ce faire,
la mesure de la quantité de chaleur
doit être
activée
sur les pompes secondaires. La
pompe primaire doit mesurer
les températures dans les
conduits d'alimentation
secondaire (T1) et primaire (T2).
Multi-Flow Adaptation
prend en compte
les mélangeurs 3 voies
dans les pompes du circuit consommateur. Pour ce faire,
la mesure de la quantité
de chaleur
doit être activée pour les pompes du circuit consommateur
concernées.
