6.4.2 Positions de montage autorisées
avec arbre de moteur vertical
4 x 90°

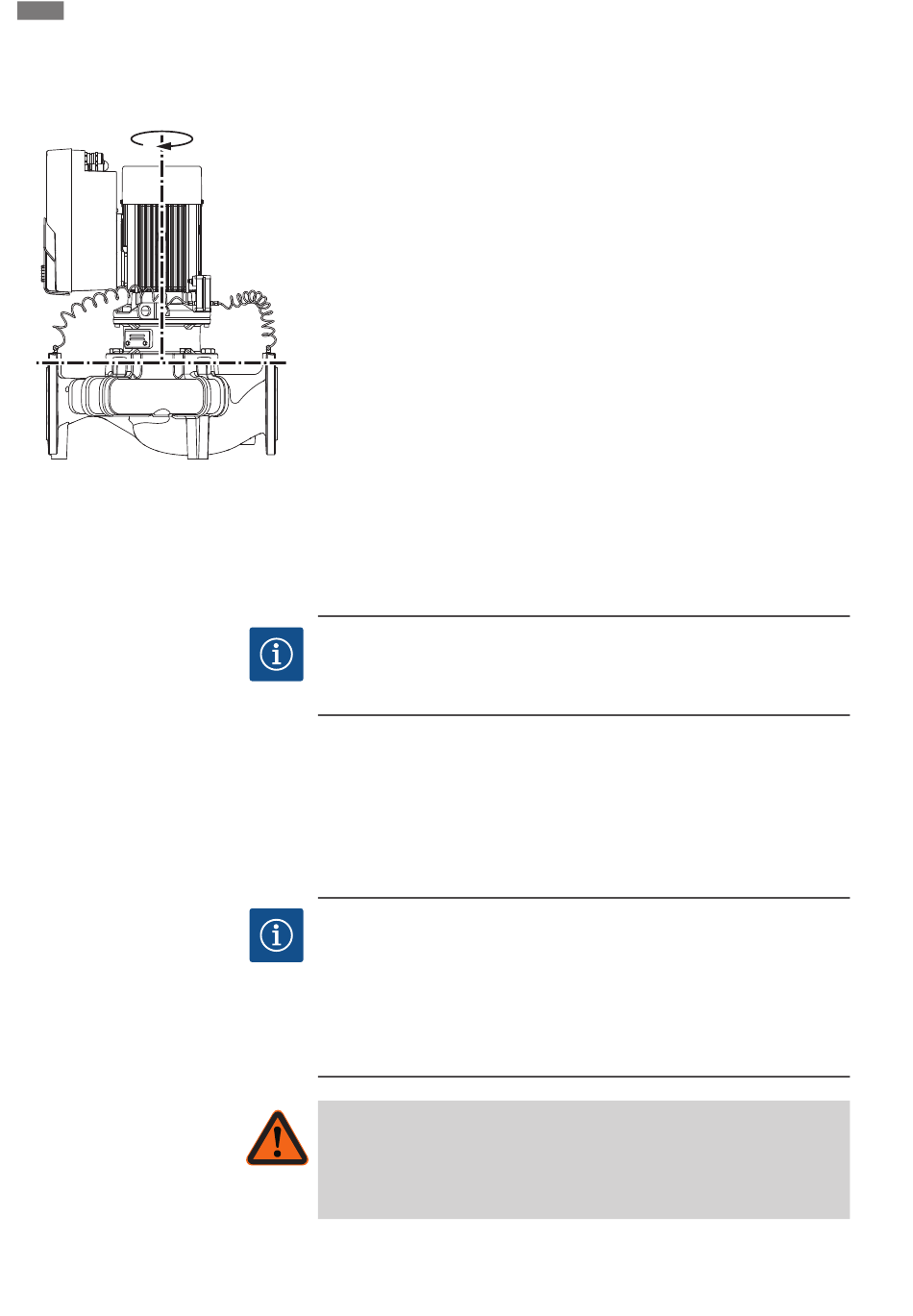

Fig. 9: Positions de montage autorisées avec
arbre de moteur vertical
6.4.3 Rotation du kit embrochable
24
Installation
La Fig. 9 illustre les positions de montage autorisées avec arbre de moteur vertical.
Toutes les positions de montage sont autorisées à l'exception de la position « Moteur
vers le bas ».
Le kit embrochable peut, par rapport au corps de pompe, être monté dans quatre posi-
tions différentes (décalées à chaque fois de 90°).
Pour les pompes doubles, la rotation des deux kits embrochables l'un vers l'autre, par
rapport aux axes des arbres, n'est pas possible en raison des dimensions des modules
électroniques.
Le kit embrochable se compose de la roue, de la lanterne et du moteur avec module
électronique.
Rotation du kit embrochable par rapport au corps de pompe
AVIS
Afin de faciliter les travaux de montage, il peut être utile de poser la pompe dans la
tuyauterie. Dans ce cas, ne pas raccorder la pompe au réseau électrique et ne pas
remplir la pompe ou l'installation.
1. Laisser deux œillets de transport (Fig. I, pos. 30) libres sur la bride de moteur.
2. Fixer le kit embrochable (Fig. 4) sur les œillets de transport pour le sécuriser avec
des instruments de levage appropriés. Pour empêcher l'unité de basculer, attacher
une sangle autour du moteur et de l'adaptateur du module électronique comme in-
diqué à la Fig. 6. Veiller à ne pas endommager le module électronique en fixant la
sangle.
3. Desserrer les vis (Fig. I/II/III, pos. 29) et les retirer.
AVIS
Pour desserrer les vis (Fig. I/II/III, pos. 29), utiliser une clé à fourche, coudée ou à
douille avec rotule, en fonction du type de vis.
Il est recommandé d'utiliser deux goujons de montage à la place des deux vis (Fig. I/
II/III, pos. 29). Les goujons de montage sont serrés en croix à travers le perçage de la
lanterne (Fig. I, pos. 36) dans le corps de pompe (Fig. I, pos. 24).
Les goujons de montage facilitent le démontage sans danger du kit embrochable,
ainsi que le remontage sans risque d'endommager la roue.
AVERTISSEMENT
Risque de blessure !
Les goujons de montage à eux seuls n'offrent pas une protection suffisante contre
les blessures.
• Ne jamais utiliser sans instrument de levage !
