Notice de montage et de mise en service Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D
Interfaces de communication : Réglage et fonction
MARCHE/ARRÊT via signal analogique
Entrée analogique (AI2)
Désactivé
Activé

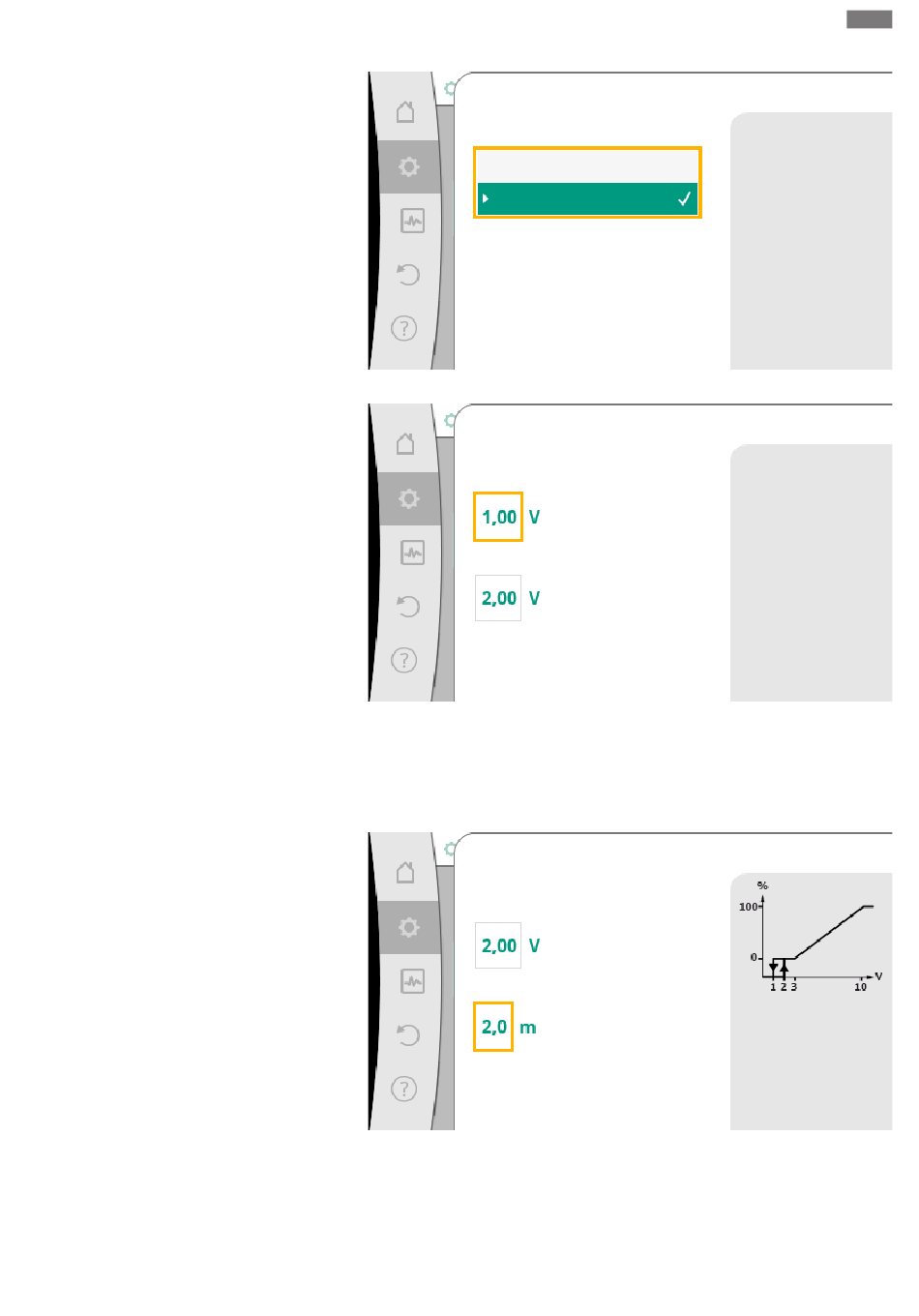

Fig. 78: MARCHE/ARRÊT par signal analogique
Valeur limite pour MARCHE/ARRÊT
Entrée analogique (AI2)
Valeur limite ARRÊT
Activé
Valeur limite MARCHE
Fig. 79: Valeurs limites de la commande MARCHE/ARRÊT via signaux analogiques
Pour la transmission de valeurs de signal analogique vers des valeurs de consigne, la
rampe de transmission doit à présent être définie. Pour cela, les points de repère mini-
mum et maximum de la courbe caractéristique sont définis et les valeurs de consigne
correspondantes complétées (affectation du signal/de la valeur MIN et affectation du
signal/de la valeur MAX).
Affectation du signal/de la valeur min
Entrée analogique (AI2)
Valeur du signal
Valeur correspondante
Fig. 80: Affectation du signal/de la valeur min
fr
Le signal analogique modifie
la valeur de consigne
et commute
la pompe sur MARCHE ou
ARRÊT
au-delà d'une valeur limite.
Le signal analogique
modifie la valeur
de consigne et commute
la pompe sur MARCHE ou
ARRÊT
au-delà de ces valeurs limites.
Définir le point minimum
de la courbe caractéristique
des valeurs de consigne de la
hauteur
manométrique pour Δp-v.
