1
2

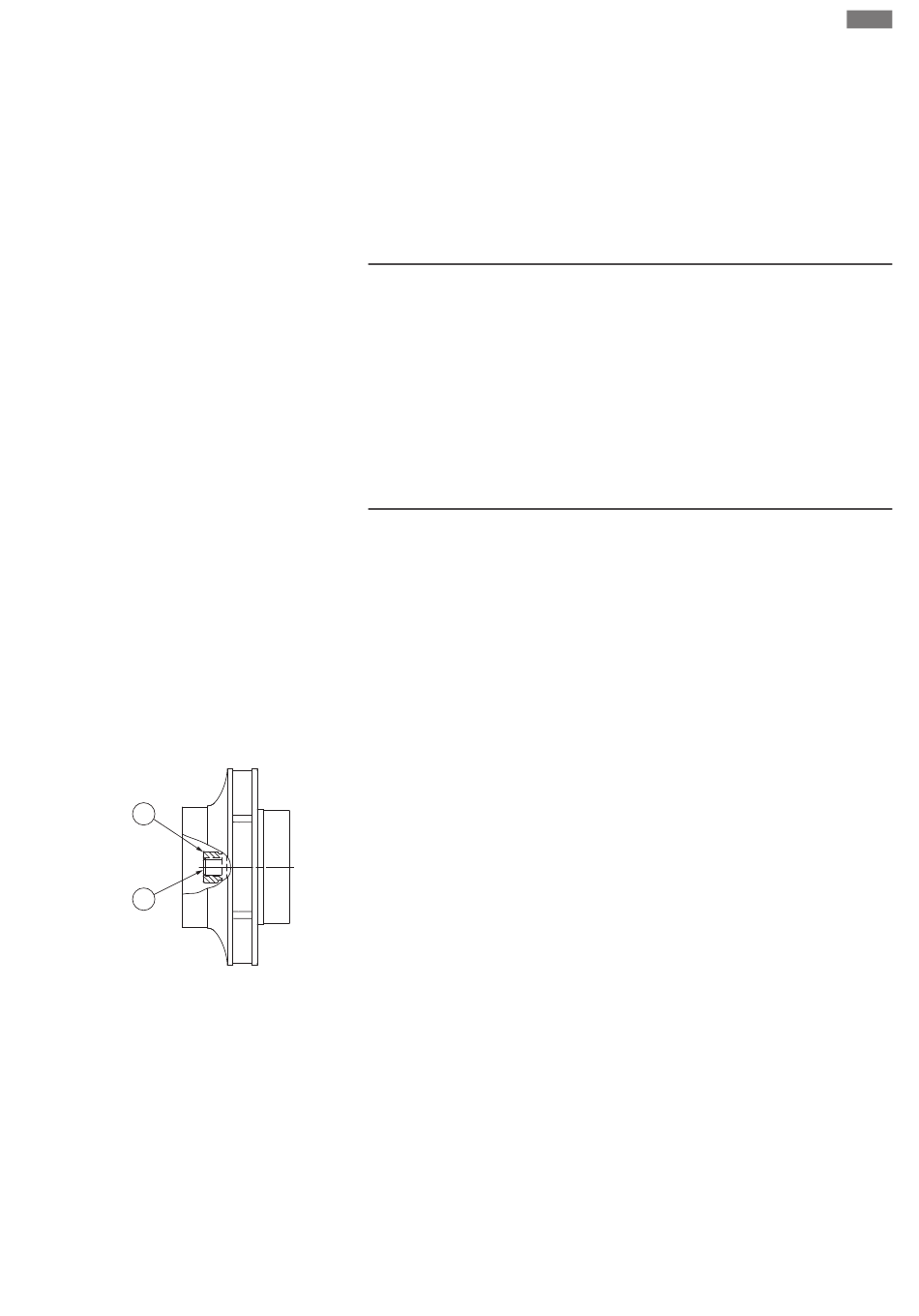

Fig. 102: Position correcte de l'écrou de blo-
cage de roue après le montage
Notice de montage et de mise en service Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D
Entretien
Les pièces en élastomère (joint torique, garniture mécanique à soufflet) sont plus faciles
à monter avec de « l'eau mélangée » (p. ex. un mélange d'eau et de liquide vaisselle).
1. Nettoyer les surfaces d'appui de la bride et de centrage du corps de pompe, de la
lanterne et de la bride du moteur afin d'assurer le positionnement des pièces.
2. Mettre en place un nouveau grain fixe dans la lanterne. Faire coulisser avec précau-
tion la lanterne sur l'arbre et la positionner sur son ancien emplacement ou à un
angle différent par rapport à la bride du moteur. Respecter les positions de mon-
tage admissibles des composants (voir le chapitre « Positions de montage autori-
sées et modification de la disposition des composants avant l'installation » [} 23]).
ATTENTION
Détérioration liée à une manipulation incorrecte !
La roue est fixée avec un écrou spécial dont le montage nécessite une procédure
spécifique, décrite ci-après. En cas de non-respect des instructions de montage, il
existe un risque de fausser le filetage et de nuire au fonctionnement de la pompe. La
dépose des pièces endommagées peut nécessiter des efforts considérables et en-
dommager l'arbre.
Appliquer à chaque montage une pâte adéquate sur les deux filetages des écrous de
blocage de roue. Cette pâte pour filetage doit être adaptée aux aciers inoxydables et
à la température de service admissible de la pompe, p. ex. Molykote P37. Un mon-
tage à sec peut entraîner un grippage (soudage froid) des filetages et rendre impos-
sible le prochain démontage.
⇒ Version avec roue en plastique et raccord conique (Fig. I)
3. Engager une clé plate (de 22 mm) dans le regard de la lanterne et maintenir l'arbre
au niveau des méplats (Fig. 101, pos. 1).
4. Serrer l'écrou de blocage de roue dans le moyeu de la roue jusqu'à la butée.
5. Serrer à la main la roue avec l'écrou de blocage de roue sur l'arbre. Ne pas modifier
la position obtenue lors de l'étape précédente. Ne jamais utiliser d'outil pour serrer
la roue.
6. Maintenir la roue à la main et desserrer l'écrou de blocage de roue de 2 tours env.
7. Visser de nouveau la roue avec l'écrou de blocage de roue sur l'arbre jusqu'à obtenir
une résistance de friction accrue. Ne pas modifier la position obtenue lors de
l'étape précédente.
8. Maintenir l'arbre avec une clé (de 22 mm) et serrer l'écrou de blocage de roue selon
le couple de serrage prescrit (voir tableau « Couples de serrage » [} 28]). L'écrou
(Fig. 102, pos.1) doit affleurer à ±0,5 mm l'extrémité de l'arbre (Fig. 102, pos.2). Si
ce n'est pas le cas, desserrer l'écrou et répéter les étapes 4 à 8.
9. Retirer la clé plate et remonter la tôle de protection (Fig. I / III, pos. 27).
⇒ Version avec roue en fonte et raccord à clavette (Fig. III)
10. Monter la roue avec rondelle(s) et écrou et la bloquer par contre-écrou au niveau
du diamètre extérieur de la roue. Éviter toute détérioration de la garniture méca-
nique par blocage.
11. Nettoyer la rainure de la lanterne et poser un joint torique neuf (Fig. I, pos. 19).
12. À l'aide d'instruments de levage appropriés, fixer le kit embrochable aux œillets de
transport pour le sécuriser. Lors de la fixation, ne pas endommager les pièces en
plastique telles que la roue du ventilateur et la partie supérieure du module élec-
tronique.
13. Insérer le kit embrochable (voir Fig. 98) dans le corps de pompe jusqu'à l'ancienne
position ou à un angle différent. Respecter les positions de montage admissibles
des composants (voir le chapitre « Positions de montage autorisées et modification
de la disposition des composants avant l'installation » [} 23]).
14. L'utilisation de goujons de montage est recommandée (voir le chapitre « Acces-
soires » [} 19]). Lorsque le guidage de la lanterne est sensiblement engagé (environ
15 mm avant la position finale), il n'y a plus de risque de basculement ou de coin-
cement. Dès que le kit embrochable est sécurisé par au moins une vis (Fig. I/III,
pos. 10 ou Fig. III, pos. 29), les éléments de fixation peuvent être retirés des œillets
de transport.
