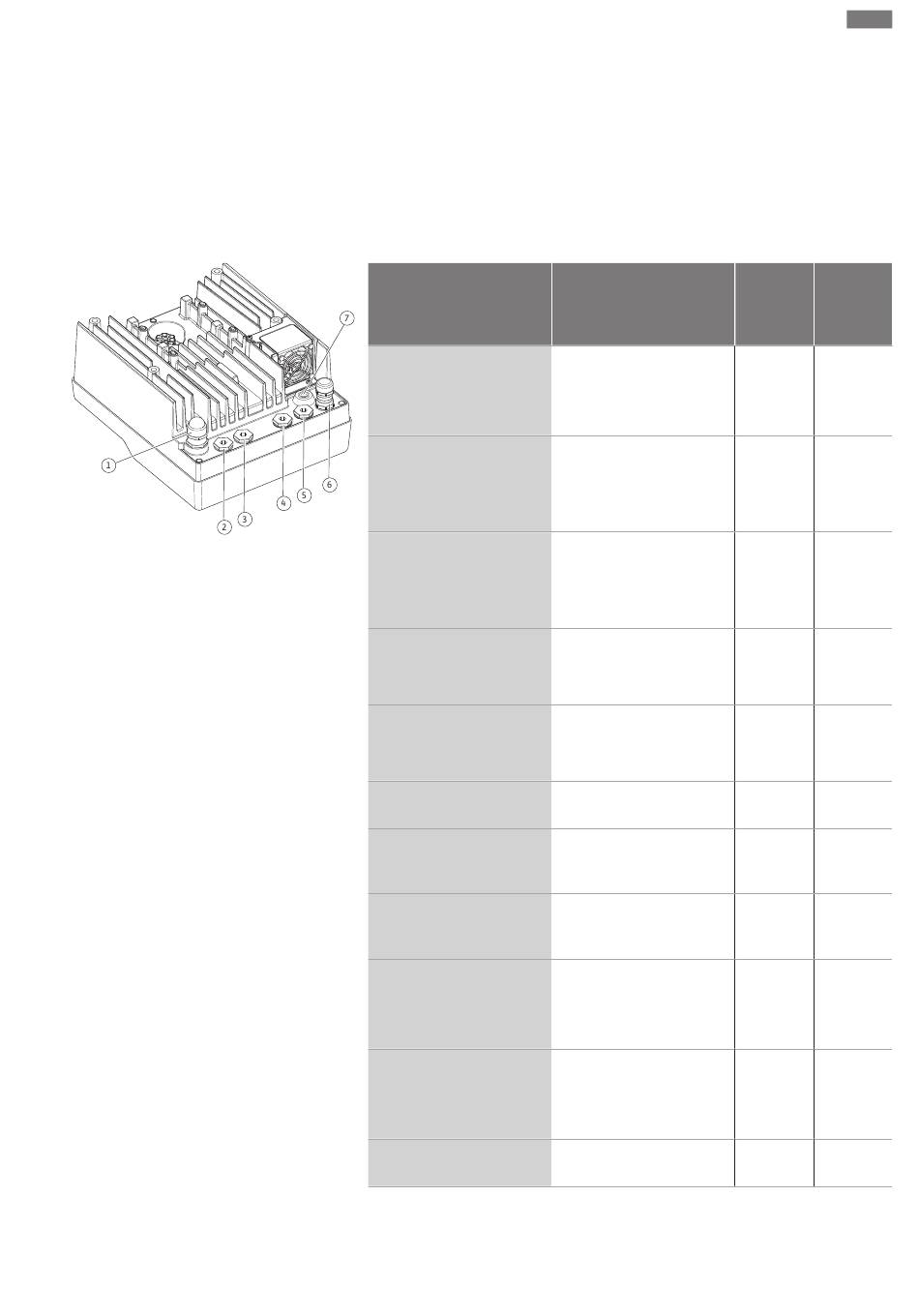

Fig. 18: Passe-câbles à vis/Passe-câbles
Notice de montage et de mise en service Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D
Raccordement électrique
Pour insérer plusieurs câbles à travers le passe-câbles à vis métallique (M20), deux in-
serts multi-passage pour des diamètres de câble jusqu'à 2x 6 mm sont inclus dans le kit.
1. Visser le passe-câbles à vis selon le besoin, en respectant le couple de serrage. Voir
tableau « Couples de serrage du module électronique » [} 45] au chapitre « Rota-
tion de l'écran » [} 45].
2. S'assurer qu'un joint d'étanchéité est installé entre le passe-câbles à vis et le
passe-câbles.
La combinaison du passe-câbles à vis et du passe-câbles doit se conformer au tableau
suivant « Raccordement de câbles » :
Raccordement
Alimentation réseau élec-
trique
3~380 V CA ...
3~440 V CA
SSM
1~220 V CA ...
1~240 V CA
12 V CC
SBM
1~220 V CA ...
1~240 V CA
12 V CC
Entrée numérique EXT. OFF
(24 V CC)
Entrée numérique EXT. MAX/
EXT. MIN
(24 V CC)
Bus Wilo Net
(Communication bus)
Entrée analogique 1
0 ... 10 V, 2 ... 10 V,
0 ... 20 mA, 4 ... 20 mA
Entrée analogique 2
0 ... 10 V, 2 ... 10 V,
0 ... 20 mA, 4 ... 20 mA
Entrée analogique 3
PT1000
0 ... 10 V, 2 ... 10 V,
0 ... 20 mA, 4 ... 20 mA
Entrée analogique 4
PT1000
0 ... 10 V, 2 ... 10 V,
0 ... 20 mA, 4 ... 20 mA
Module CIF
(Communication bus)
Passe-câbles à vis
Plastique
Plastique
Plastique
Métal avec blindage
Métal avec blindage
Métal avec blindage
Métal avec blindage
Métal avec blindage
Métal avec blindage
Métal avec blindage
Métal avec blindage
fr
Passe- N° de
câble bornes
Fig. 18,
pos.
1 1 (Fig. 19)
2 2 (Fig. 19)
3 3 (Fig. 19)
4, 5, 6 11 ... 14
(Fig. 20)
(DI1 ou
DI2)
4, 5, 6 11 ... 14
(Fig. 20)
(DI1 ou
DI2)
4, 5, 6 15 ... 17
( Fig.20)
4, 5, 6 1, 2, 3
(Fig. 20)
4, 5, 6 4, 5
(Fig. 20)
4, 5, 6 6, 7, 8
(Fig. 20)
4, 5, 6 9, 10
(Fig. 20)
4, 5, 6 4 (Fig. 25)
