4.1 FONCTION DES LED DU TABLEAU A SCHEMA

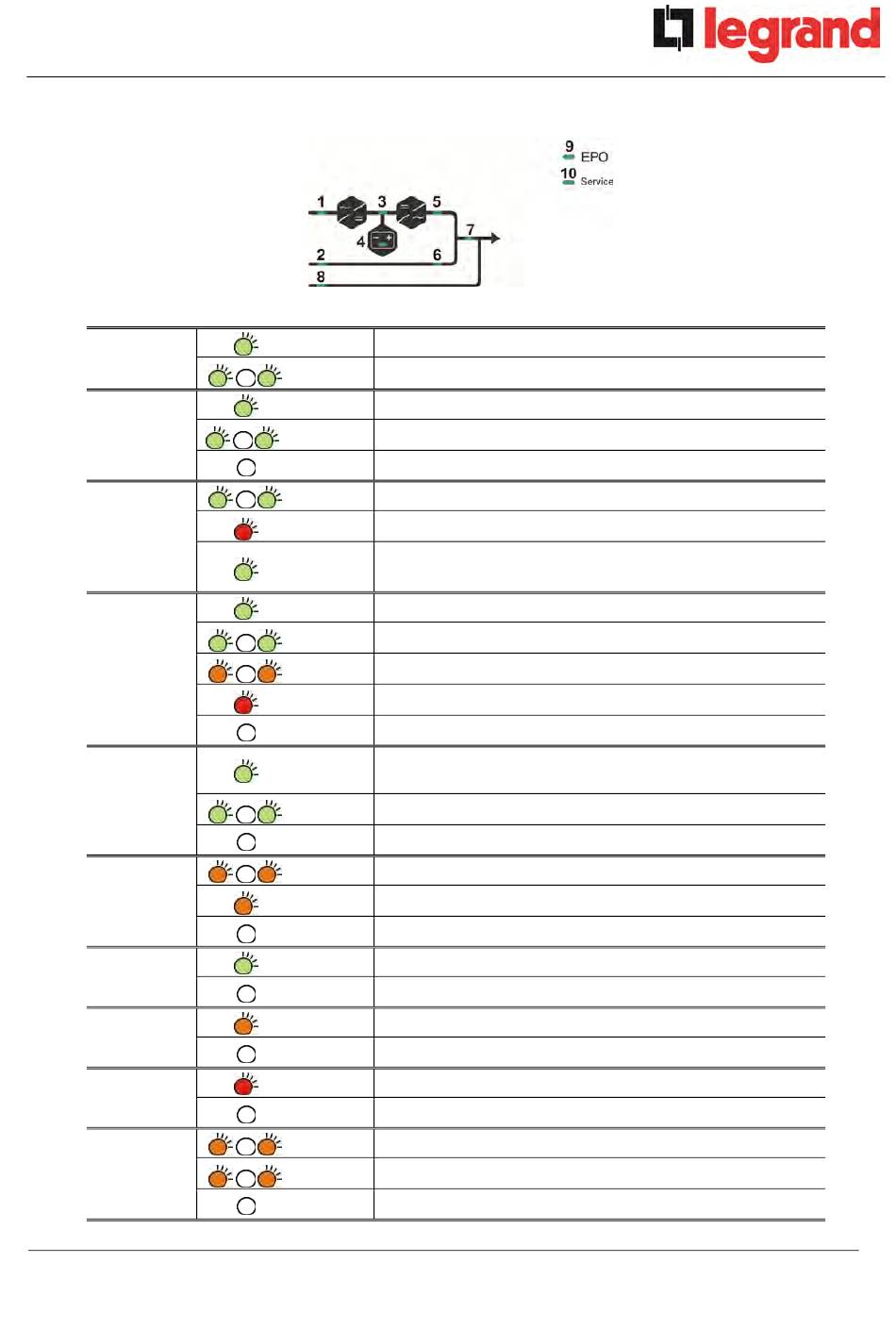

Illustration 9 – Tableau à schéma de l'ASI
LED 1
LED 2
LED 3
LED 4
LED 5
LED 6
LED 7
LED 8
LED 9
LED 10
Manuel de l'utilisateur de l'ASI
Ligne CA sur l'entrée du redresseur dans les tolérances
VERTE
Panne de courant CA / Mauvaise rotation des phases
VERTE
Ligne de by-pass CA dans les tolérances
VERTE
Mauvaise rotation des phases
VERTE
Ligne de by-pass CA hors tolérances / Défaillance
ETEINTE
Redresseur arrêté ou défaillant
VERTE
Tension CC hors tolérances
ROUGE
Redresseur en marche et tension CC dans les
VERTE
tolérances
Disjoncteur BCB fermé et batterie en charge
VERTE
Batterie en décharge ou en TEST
VERTE
Disjoncteur BCB ouvert
ORANGE
Défaut de la batterie (suite à un test de batterie)
ROUGE
Batterie indisponible
ETEINTE
Tension de l'onduleur dans les tolérances et
VERTE
commutateur statique fermé
Surcharge ou court-circuit de l'onduleur
VERTE
Onduleur arrêté ou tension hors tolérances
ETEINTE
Re-transfert bloqué
ORANGE
Commutateur de by-pass statique fermé
ORANGE
Commutateur de by-pass statique ouvert
ETEINTE
Disjoncteur de sortie OCB fermé
VERTE
Disjoncteur de sortie OCB ouvert
ETEINTE
Commutateur de by-pass manuel MBCB fermé
ORANGE
Commutateur de by-pass manuel MBCB ouvert
ETEINTE
Arrêt d'urgence (EPO) actionné
ROUGE
Fonctionnement normal
ETEINTE
Demande de maintenance (clignotement lent)
ORANGE
Alarme critique (clignotement rapide)
ORANGE
Fonctionnement normal
ETEINTE
