4.2 LED DEL SINOTTICO

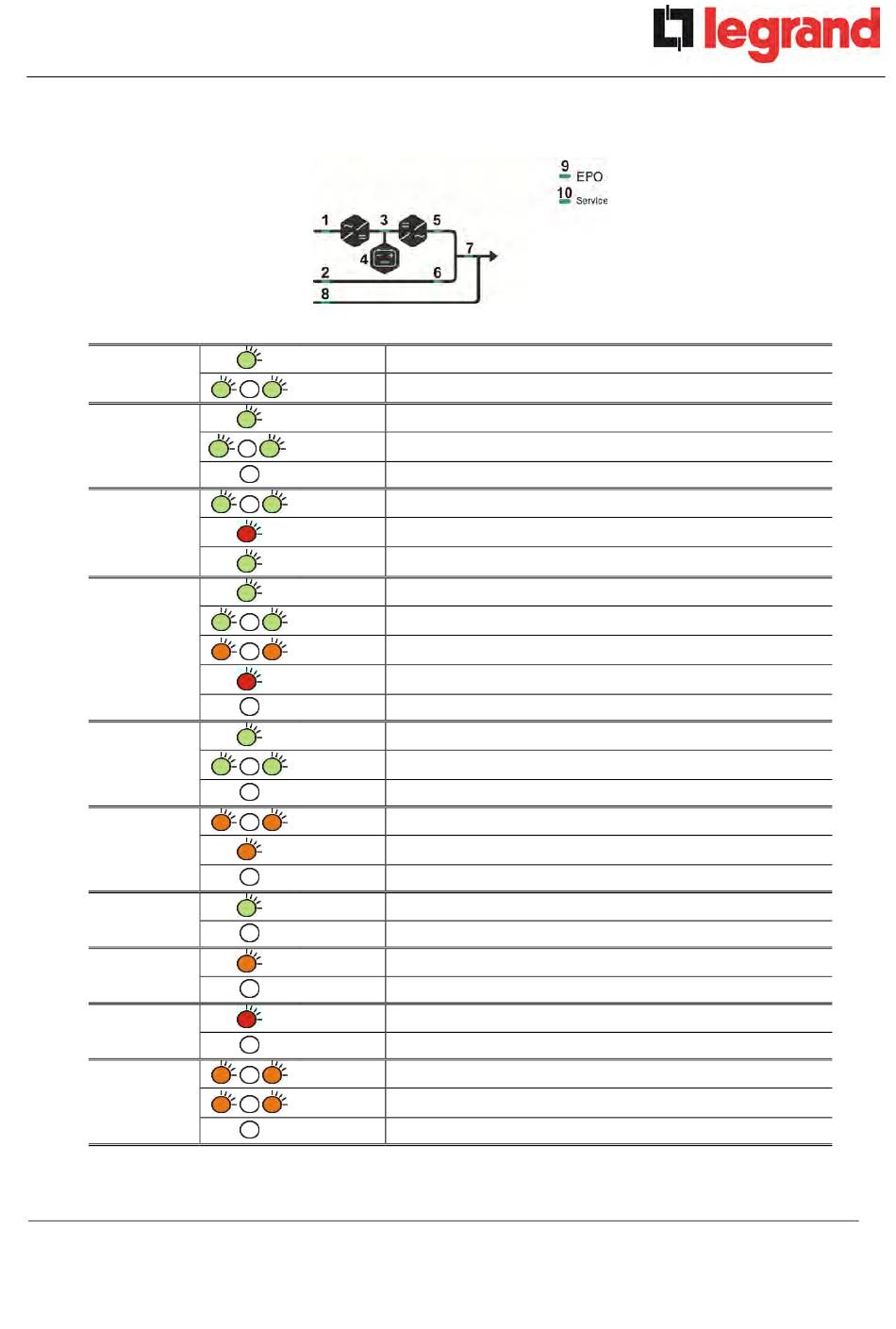

Figura 9 – Sinottico UPS
LED 1
LED 2
LED 3
LED 4
LED 5
LED 6
LED 7
LED 8
LED 9
LED 10
Manuel de l'utilisateur de l'ASI
Rete AC ingresso raddrizzatore in tolleranza
VERDE
Senso ciclico errato
VERDE
Rete AC bypass in tolleranza
VERDE
Senso ciclico errato
VERDE
Rete AC bypass assente / fuori tolleranza
OFF
Raddrizzatore spento oppure guasto
VERDE
Tensione DC fuori tolleranza
ROSSO
Raddrizzatore acceso e tensione DC in tolleranza
VERDE
Interruttore BCB chiuso e batteria in carica
VERDE
Batteria in scarica o in TEST
VERDE
Interruttore BCB aperto
ARANCIO
Batteria guasta (a seguito test di batteria)
ROSSO
Batteria non presente
OFF
Tensione inverter in tolleranza e static switch chiuso
VERDE
Sovraccarico inverter o corto circuito
VERDE
Inverter spento o tensione fuori tolleranza
OFF
Ritrasferimento bloccato
ARANCIO
Static switch bypass chiuso
ARANCIO
Static switch bypass aperto
OFF
Interruttore di uscita OCB chiuso
VERDE
Interruttore di uscita OCB aperto
OFF
Interruttore di bypass manuale MBCB chiuso
ARANCIO
Interruttore di bypass manuale MBCB aperto
OFF
Arresto di emergenza (EPO) attivato
ROSSO
Funzionamento normale
OFF
Richiesta intervento di manutenzione (lampeggio lento)
ARANCIO
Allarme critico (lampeggio veloce)
ARANCIO
Funzionamento normale
OFF
