3.3 ÉTAT DE FONCTIONNEMENT
L'ASI dispose de quatre modes de fonctionnement différents, décrits ci-dessous :
 Fonctionnement normal
 Conversion Green
 Fonctionnement en by-pass
 Fonctionnement sur batterie
 By-pass manuel

3.3.1 Fonctionnement normal

Lors d'un fonctionnement normal, tous les disjoncteurs/sectionneurs d'isolation sont fermés, à
l'exception du MBCB (by-pass de maintenance).
Le redresseur est alimenté par la tension CA triphasée en entrée qui, à son tour, alimente l'onduleur
et compense les variations du secteur et de la charge, assurant une tension CC constante. Dans le
même temps, il maintient la batterie chargée (chargement flottant ou boost en fonction du type de
batterie). L'onduleur convertit la tension CC en onde sinusoïdale CA avec tension et fréquence
stabilisées, tout en alimentant la charge via son commutateur statique SSI.

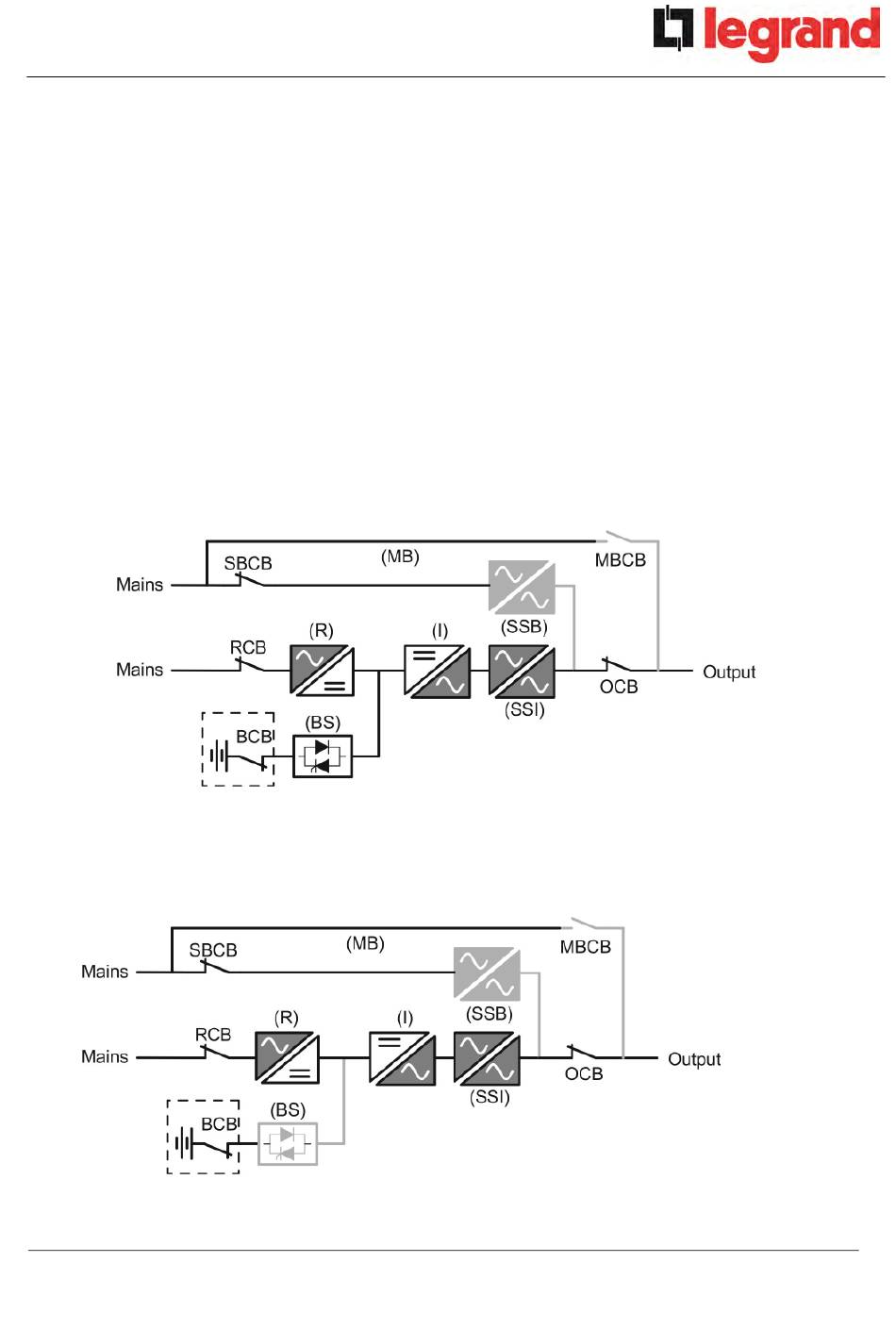

Illustration 2 – Fonctionnement normal

3.3.2 Conversion Green

Durant le fonctionnement en mode de Conversion Green, la batterie est déconnectée du bus DC via
un thyristor (voir image) et le redresseur travaille à une tension CC réduite; un algorithme de contrôle
reconnecte périodiquement la batterie à des fins de recharge (charge intermittente).
Illustration 3 – Green Conversion
