2 Installation
2.1 Que contient ce chapitre?
Ce chapitre décrit la méthode pour monter le régulateur sur le panneau et explique
comment réaliser la connexion électrique vers celui-ci. Le schéma électrique est montré
au point
2.4.
2.2 Fixation
Veuillez suivre les étapes ci-dessous pour monter le régulateur RVT sur le panneau.
Etape 1 : Introduisez le RVT (a) perpendiculairement dans l'armoire de la batterie
automatique (b).
Etape 2 : Tourner le RVT afin de l'insérer dans l'armoire de la batterie automatique
Note: les dimensions de découpe sont 138 x 138 mm.
Etape 3 : Insérez la patte de fixation (c) dans les trous de fixation correspondants (d) du
RVT.
Etape 4 : Tirez la patte de fixation vers l'arrière.
Etape 5 : Vissez la vis (e) de la patte de fixation et serrez jusqu'à ce que le RVT soit fixé.
10 Installation ç Mode d'emploi Régulateurs de facteur de puissance RVT
Etape 2
(b)

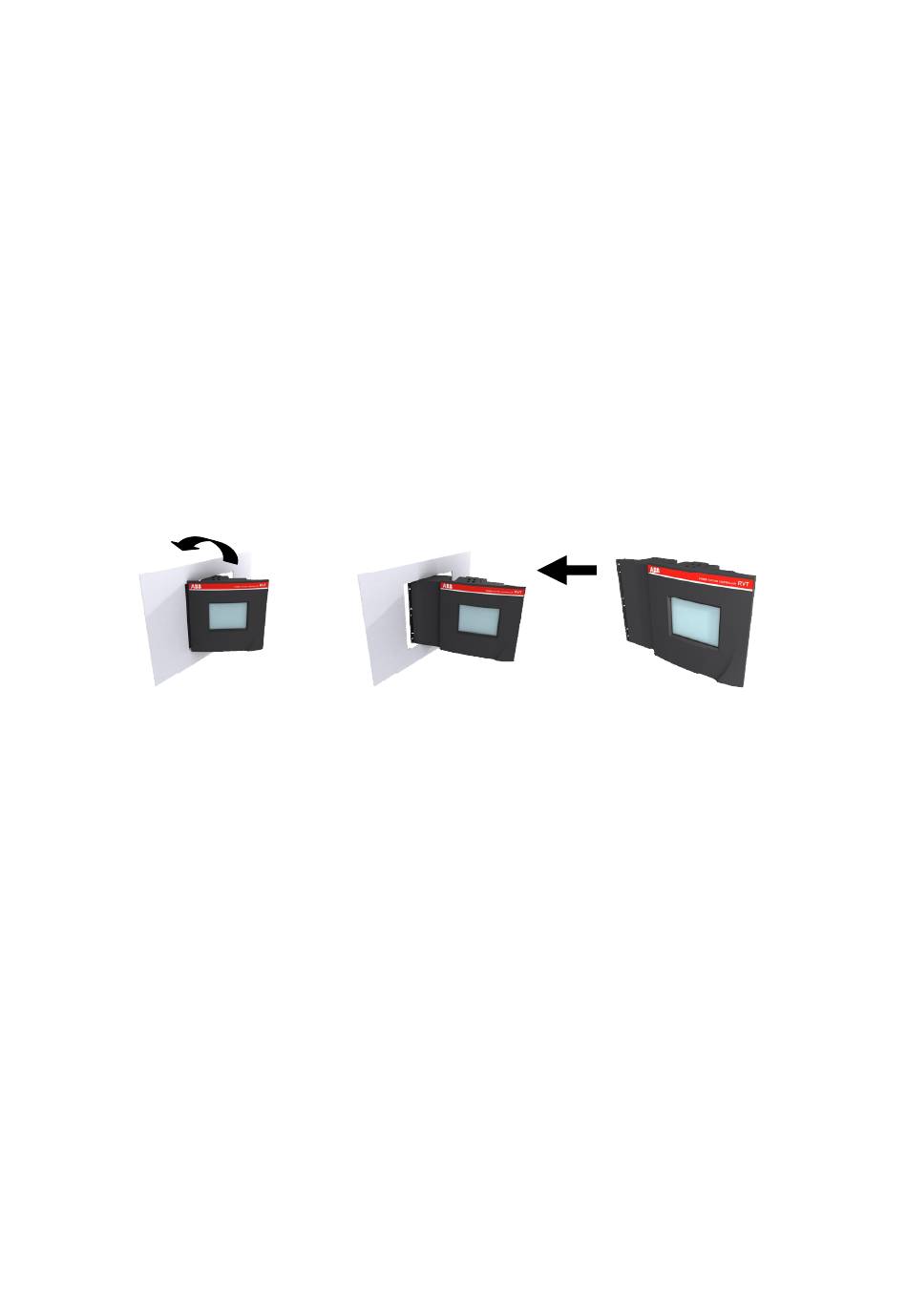

Figure 5: Fixation d'un RVT
(a)
Etape 1
