2.3 Conexão de cabos
Siga as instruções abaixo para conectar os cabos aos terminais na parte traseira do
controlador.

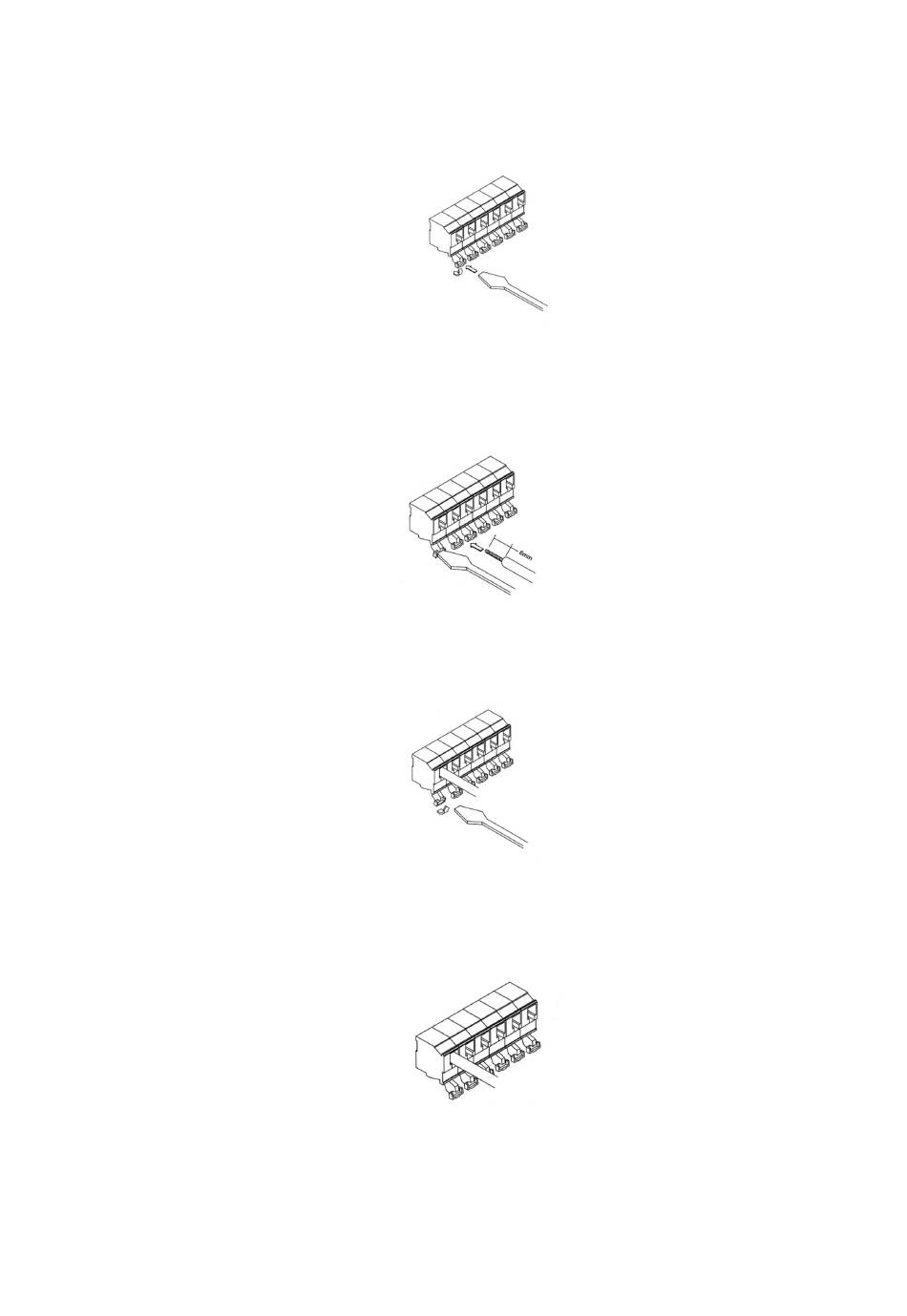

1. Empurre a alavanca do borne com uma chave de fenda.
2. Insira o cabo (até 2,5mm²/rígido) no borne correto enquanto estiver pressionando
a alavanca.
3. Solte a alavanca do borne.
4. Pronto! O cabo está fixo.
2.4 Diagrama de ligação
O diagrama de ligação mostra as conexões dos circuitos principais e dos circuitos de
controle.
Figura 7: Conexão de cabos
Figura 8: Conexão de cabos
Figura 8: Conexão de cabos
Figura 9: Conexão de cabos
Controlador de fator de potência RVT ç Instalação 11
