Instruções detalhadas das conexões podem ser encontradas no
de conexão dos TCs e dos cabos do TC nos terminais do
apêndices no final deste manual.
Definição dos tipos de conexão acima:
3Fs – 3 LN 3
1: uma conexão de TC, 2: duas conexões de TCs, 3: três conexões de
TCs
LN: Medição do V entre L e N, LL V medição entre fases
1: uma medição de V, 3: três medições de V
1Fs: rede monofásica (L-N ou L-L), 3Fs: rede trifásica
NOTA: L refere a Fase, N refere a Neutro
Linear / Circular (Lin./Circ. na tela)
Acionamento Linear segue o princípio "primeiro a entrar, ultimo a sair".
Acionamento Circular segue o princípio "primeiro a entrar, primeiro a sair".

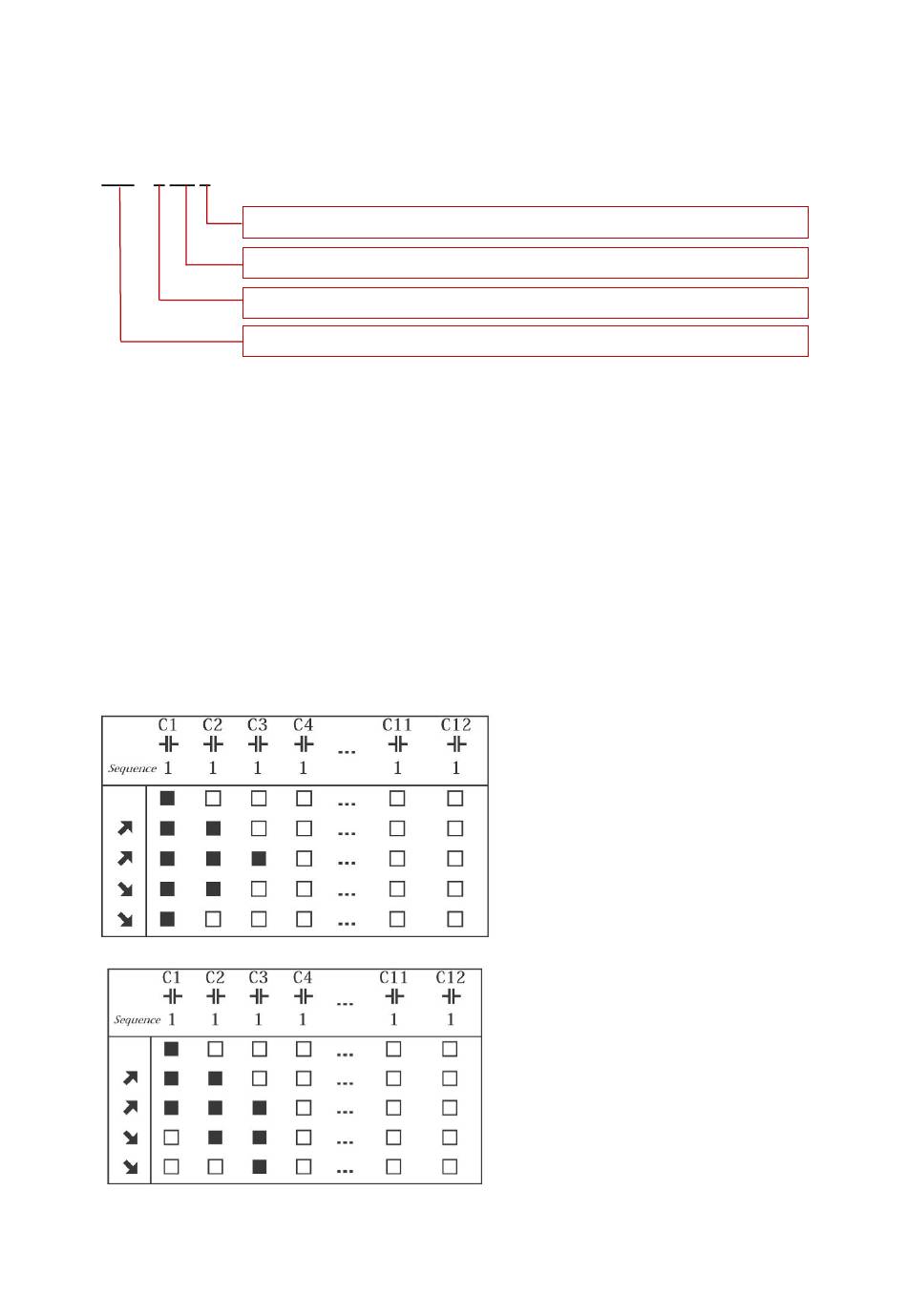

Ambas as operações são descritas na tabela abaixo.
Acionamento circular aumenta o tempo de vida dos capacitores e contatores
equilibrando a quantidade de utilização das saídas.
No caso de "duplo primeiro estágio" (1:1:2:2:..., 1:1:2:4:4.,...), a circularidade é aplicada
aos dois primeiros estágios e também na saída de maior valor.
Linear
Circular
ì Necessidade para adicionar
î Necessidade para remover estágio
Controlador de fator de potência RVT ç Medições e configurações 41
A7. Ilutração dos tipos
