Aquatec® Ocean VIP Ergo / Aquatec® Ocean Dual VIP Ergo
Pour l'Ocean Dual VIP Ergo, la poignée d'activation E
pour l'inclinaison du dossier est déjà installée sur le
côté gauche du tube de la poignée. La position de la
poignée d'activation peut être modifiée si nécessaire.
4.2.4 Installation/démontage de la plaque d'assise
Installation :
1. Placez la plaque d'assise sur l'armature du siège avec la
découpe orientée vers l'avant.
2. Avec votre main à plat, enfoncez la plaque d'assise sur
les côtés, puis à l'avant et à l'arrière jusqu'à ce qu'elle
s'enclenche sur l'armature du siège.
Démontage :
1. Tirez la plaque d'assise vers le haut à l'arrière.

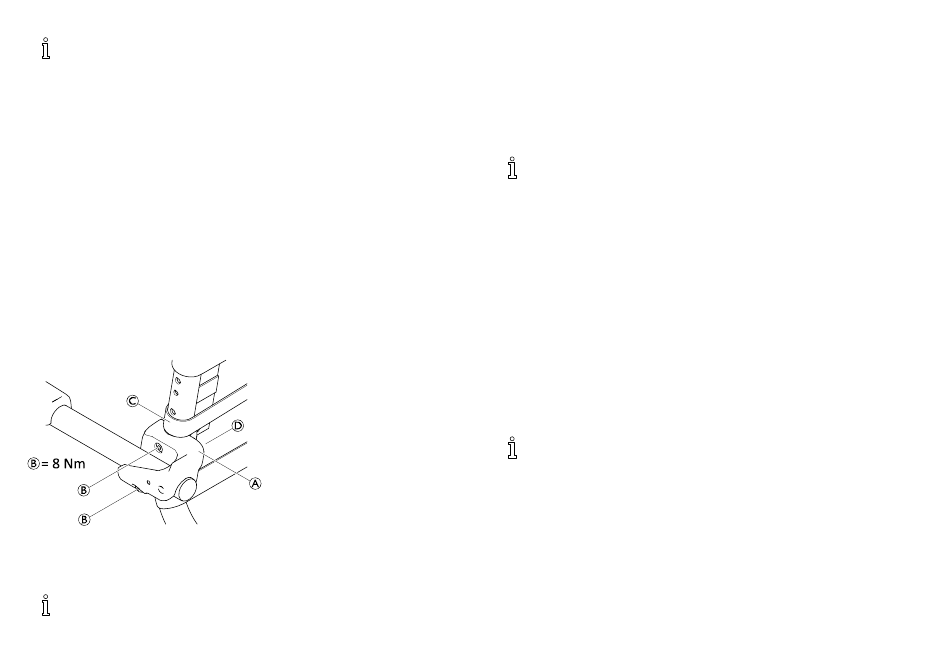

4.2.5 Réglage de la hauteur des accoudoirs
1. Sur la toile de dossier, ouvrez la deuxième ceinture en
partant du haut C et desserrez les autres ceintures.
Les écrous sont insérés dans la fixation sans être
serrés et peuvent donc tomber.
86
2. Dévissez les vis B du support d'accoudoir A à l'aide de
la clé Allen fournie.
3. Retirez la fixation D avec les écrous de l'intérieur du
cadre du dossier.
4. Retirez la bride du dossier A avec l'accoudoir et
déplacez-la vers le haut.
Le trou plus petit sert à maintenir la fixation.
5. Insérez les vis dans le support d'accoudoir et guidez-les
à travers les orifices du cadre du dossier.
6. Si nécessaire, remettez les écrous dans la fixation.
7. Placez la fixation sur le cadre du dossier en insérant la
broche de fixation dans le petit trou.
8. Vissez les vis dans les écrous et serrez-les.
9. Selon la hauteur de l'accoudoir, passez la deuxième
ceinture en partant du haut à l'extérieur du cadre du
dossier ou à l'intérieur, fermez et serrez toutes les
ceintures.
10. La procédure de réglage de la hauteur est identique
pour l'accoudoir droit et gauche.
Pour fixer des accessoires, il est possible d'ouvrir la
deuxième ceinture en partant du haut et de faire
passer la toile de dossier par le cadre du dossier de
l'intérieur.
