Aquatec® Ocean VIP Ergo / Aquatec® Ocean Dual VIP Ergo
Para o modelo Ocean Dual VIP Ergo, o manípulo
de ativação E para inclinação do encosto já está
instalado no lado esquerdo do tubo do manípulo.
Se necessário, a posição do manípulo de ativação
pode ser alterada.

4.2.4 Instalar/Remover a placa de assento

Instalar:
1. Coloque a placa de assento na estrutura de assento com
o corte virado para a frente.
2. Com a mão numa posição plana, pressione a placa de
assento para baixo nos lados e depois à frente e atrás
até que esta encaixe na estrutura de assento.
Remover:
1. Puxe a placa de assento no sentido ascendente pela
parte traseira.

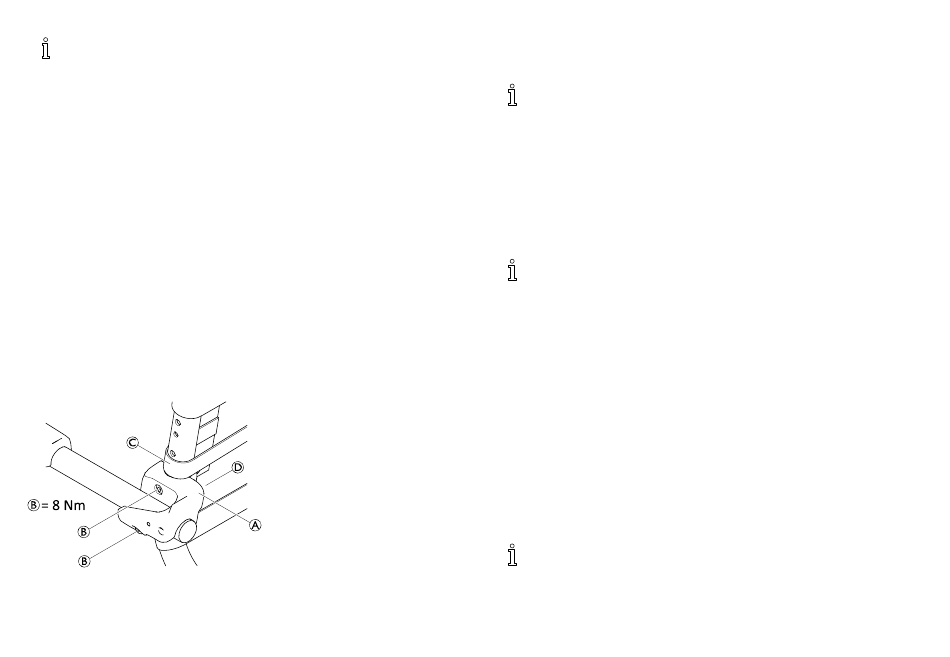

4.2.5 Ajustar a altura dos apoios de braços
194
1. Na capa do encosto, abra o segundo cinto mais baixo C
e desaperte os outros cintos.
As porcas estão inseridas sem estarem apertadas no
grampo de fixação e podem cair.
2. Desaperte os parafusos B do suporte do apoio de braço
A utilizando a chave Allen fornecida.
3. Retire o grampo de fixação D com as porcas do interior
da estrutura do encosto.
4. Retire o suporte do encosto A com o apoio de braço
e mova-o para cima.
O orifício mais pequeno serve para prender o
grampo de fixação.
5. Insira os parafusos no suporte do apoio de braço e
oriente-os pelos orifícios na estrutura do encosto.
6. Se necessário, volte a colocar as porcas no grampo de
fixação.
7. Coloque o grampo de fixação na estrutura do encosto
inserindo um pino de fixação no orifício mais pequeno.
8. Rode os parafusos nas porcas e aperte-os.
9. Consoante a altura do apoio de braço, passe o segundo
cinto mais baixo pelo exterior ou interior da estrutura
do encosto, feche e aperte todos os cintos.
10. O procedimento de ajuste da altura é igual para o apoio
de braço direito e esquerdo.
Para prender os acessórios, pode abrir o segundo
cinto mais baixo e a capa do encosto pode ser
passada pela estrutura do encosto no interior.
