Aquatec® Ocean VIP Ergo / Aquatec® Ocean Dual VIP Ergo

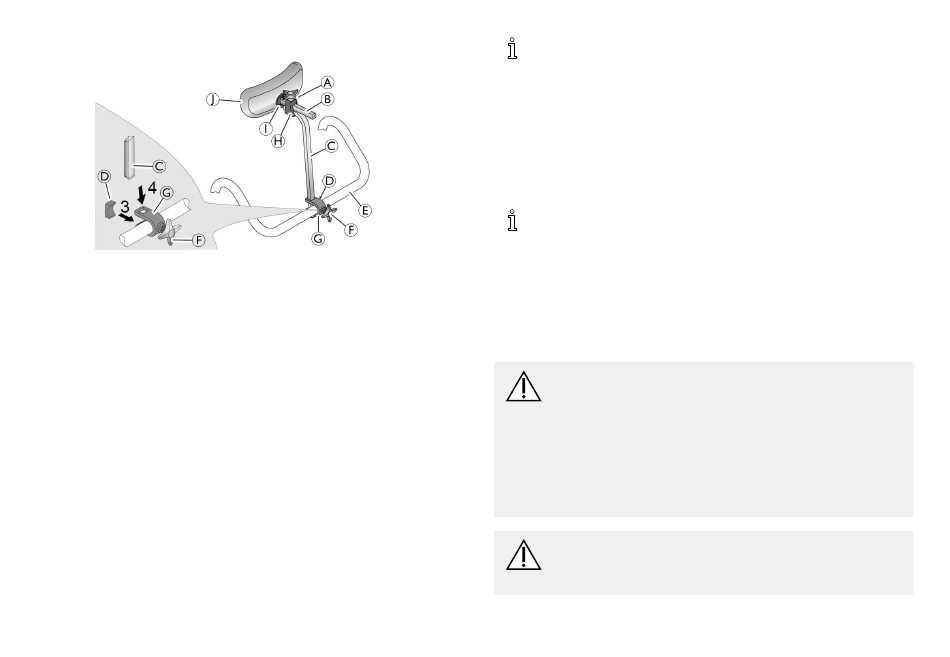

4.2.7 Montaggio del poggiatesta

1. Utilizzare la manopola a stella F per avvitare
leggermente la vite nella staffa G.
2. Spingere la staffa con la vite sulla maniglia dello
schienale E dal retro, in modo che la vite si innesti nel
foro sulla maniglia dello schienale.
3. Inserire la piastra D nella staffa dalla parte anteriore in
modo che entrambe le alette della piastra siano rivolte
verso l'alto e verso il basso e il lato curvo della piastra
entri in contatto con la maniglia dello schienale.
4. Inserire il tubo per la regolazione dell'altezza C
spingendolo dall'alto negli alloggiamenti della staffa.
5. Utilizzare la manopola a stella per serrare a fondo la
vite fino a fissare in posizione il tubo per la regolazione
dell'altezza.
6. Inserire il cuscino J e il relativo supporto B nel
sostegno H presente sul tubo per la regolazione
dell'altezza.
7. Utilizzare la manopola a stella A per serrare la vite
superiore fino a fissare in posizione il supporto del
cuscino.
124
Per un migliore adattamento all'utilizzatore, il tubo
per la regolazione dell'altezza può essere montato
con la parte curva rivolta in avanti o indietro.
Il cuscino del poggiatesta J può essere rimosso e
sostituito con altre forme di cuscino (opzionali). Per
rimuoverlo, allentare i bulloni di fissaggio I.
Regolazione della lunghezza del poggiatesta
Se necessario, i tubi del poggiatesta C e B
possono essere accorciati (consultare il manuale
per la manutenzione). L'accorciamento del tubo
del poggiatesta deve essere eseguito da un tecnico
qualificato.

4.2.8 Installazione dei dispositivi antiribaltamento

posteriori

ATTENZIONE!
Rischio di ribaltamento
Pericolo di lesioni gravi per l'utilizzatore di Ocean
Dual VIP Ergo quando lo schienale è inclinato.
L'intera carrozzina può inclinarsi all'indietro.
– Prima di utilizzare Ocean Dual VIP Ergo,
assicurarsi che siano installati entrambi i
dispositivi antiribaltamento posteriori.
ATTENZIONE!
Pericolo di lesioni
– Non salire sui dispositivi antiribaltamento.
