4.2.6 Anbringen der Fußauflagen

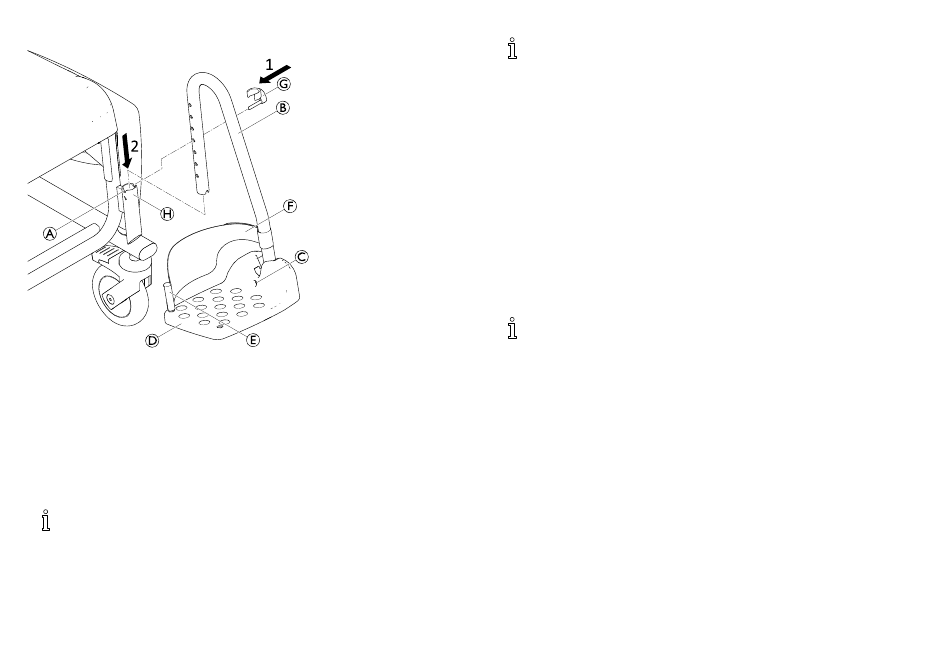

1. Setzen Sie den Stift des Clips G von außen in die
vorgesehenen Löcher an der Fußauflage B ein. Achten
Sie darauf, dass der Clip das Rohr umschließt.
2. Schieben Sie die Fußauflage in die Führung H vorne am
Seitenteil ein, bis der Stift des Clips G in die Aussparung
A eingreift. Die Fußauflage lässt sich nun nicht mehr
zur Seite drehen.
Der Montagevorgang ist für die rechte und linke
Fußauflage identisch.
Einstellen der Fußauflagenhöhe
1639504-D
Die Fußauflagen können ggf. gekürzt werden (siehe
Servicehandbuch). Die Kürzung der Fußauflagen darf
nur von einem qualifizierten Techniker vorgenommen
werden.
1. Ziehen Sie die Fußauflage B leicht nach oben.
2. Ziehen Sie den Clip G aus dem Loch in der Fußauflage
und setzen Sie sie in das entsprechende Loch ein. Ziehen
Sie die Fußauflage bei Bedarf ein Stück weiter heraus.
3. Schieben Sie die Fußauflage nach unten, bis der Stift am
Clip in die Aussparung A eingreift.
4. Stellen Sie die andere Fußauflage wie beschrieben auf
die erforderliche Höhe ein.
Einstellen der Fußplattenneigung
Die Neigung der Fußplatten ist unbegrenzt stufenlos
verstellbar.
1. Lösen Sie mit einem 4-mm-Inbusschlüssel die
Inbusschraube C an der Fußplatte.
2. Drehen Sie die Fußplatte D in die erforderliche Position.
3. Ziehen Sie die Inbusschraube wieder fest.
