Invacare Aquatec Ocean VIP Ergo Manuel D'utilisation page 162

Aquatec® Ocean VIP Ergo / Aquatec® Ocean Dual VIP Ergo
1. Coloque la cubierta de la palanca del freno A fijando la
ranura B al eje pequeño C.
2. Sitúe la parte inferior de la cubierta del freno D en
ángulo desde debajo sobre la carcasa del freno E.
3. Doble la parte superior de la cubierta del freno sobre la
carcasa del freno de modo que las ranuras F queden
alineadas con los bordes G.
4. Instale la segunda cubierta del freno en el otro lado.

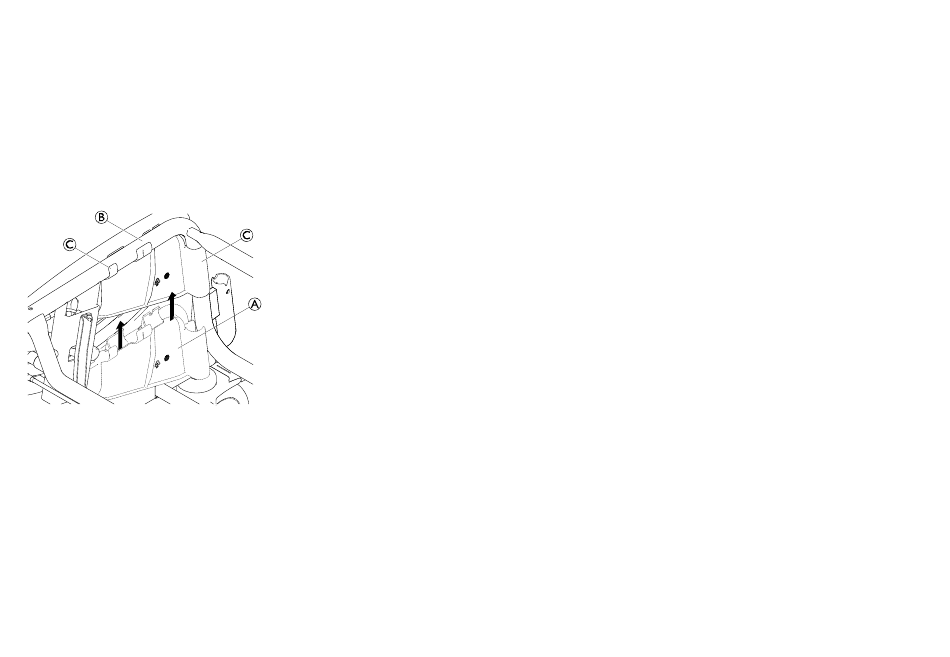

Cubierta de protección de la abrazadera
1. Instale la cubierta de protección de la abrazadera A
encajándola en los tubos del chasis B. Asegúrese de
que todos los clips C están bien encajados.
2. Instale la segunda cubierta de protección de la
abrazadera en el otro lado.
162 1639504-D
