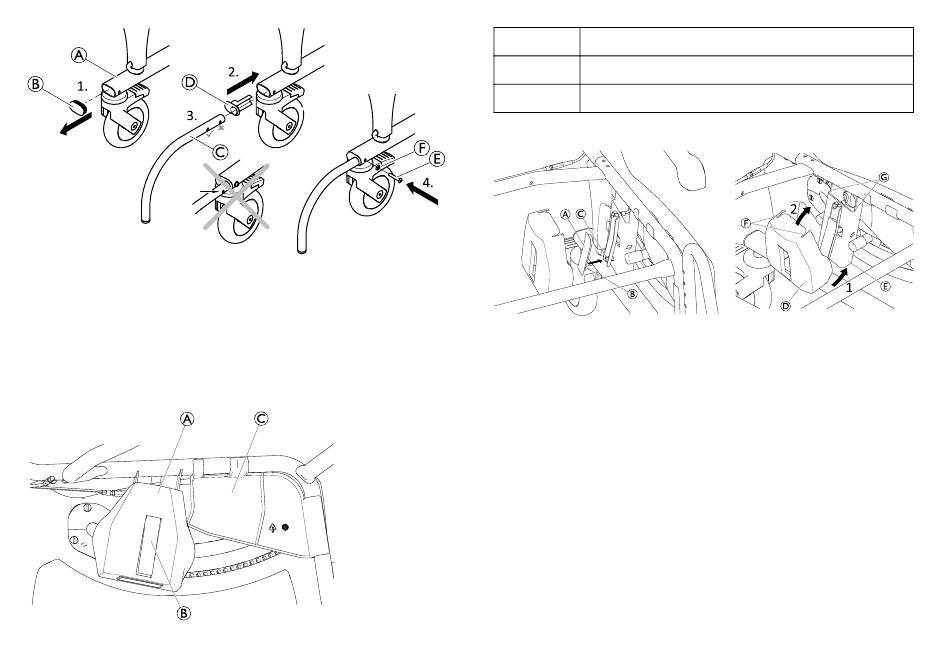

1. Verwijder de afdekkap B van het frame A.
2. Bevestig het bevestigingsstuk D aan het frame.
3. Plaats de antikantelbuis C.
4. Zet de antikantelsteun via de tweede opening vast met
schroef E en sluitring F.
5. Plaats de tweede antikantelsteun aan de andere kant.
4.2.9 De rem- en klembeschermers plaatsen/verwijderen
1639504-D
C
Rembescherming
A
B Remhendelbescherming
Klembescherming
C
Rembescherming
F
E
1. Bevestig de remhendelbescherming A door de sleuf B
omhoog te schuiven op de kleine schacht C.
2. Plaats het onderste gedeelte van de rembescherming D
van onderaf in een hoek over de rembehuizing E.
3. Klap het bovenste gedeelte van de rembescherming zo
op rembehuizing dat de inkepingen F netjes aansluiten
op de randen G.
4. Plaats de tweede rembescherming aan de andere kant.
