AVERTISSEMENT !
Risque de blessure
– Ne jamais se tenir debout sur les dispositifs
anti-bascule.
A
D
B

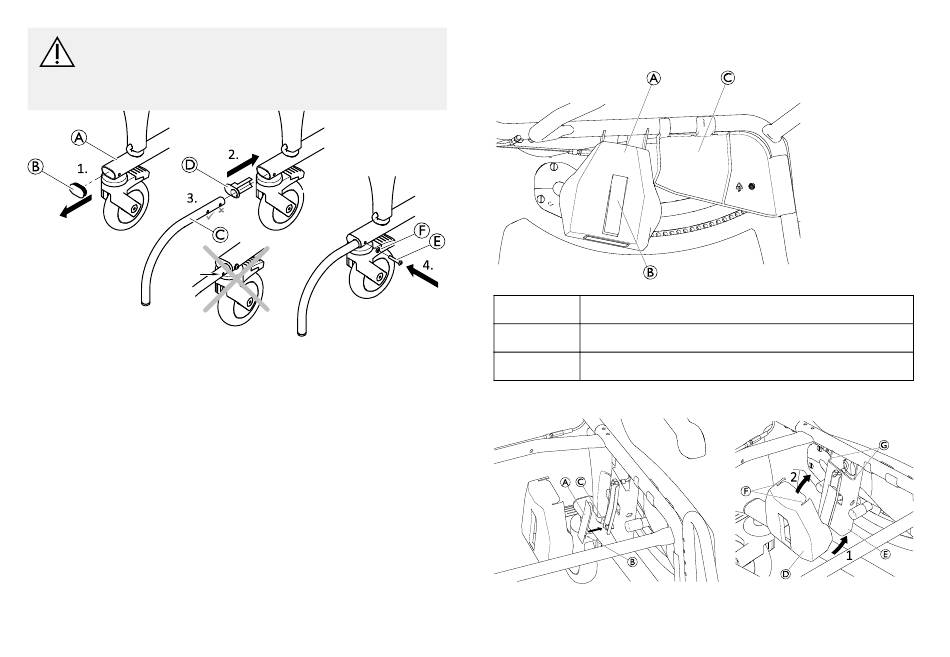

1. Retirez le cache B du châssis A.
2. Fixez le bouchon de montage D sur le châssis.
3. Insérez le tube de dispositif anti-bascule C.
4. Fixez le dispositif anti-bascule en utilisant le deuxième
trou et la vis E avec la rondelle F.
5. Installez le deuxième dispositif anti-bascule de l'autre
côté.
1639504-D
C
4.2.9 Installation/démontage des carénages de freins /

protection de serrage

F
E
Carénage du frein
A
B Carénage du levier de frein
Protection du serrage
C
Carénage du frein
Réglages (Mise en service)
