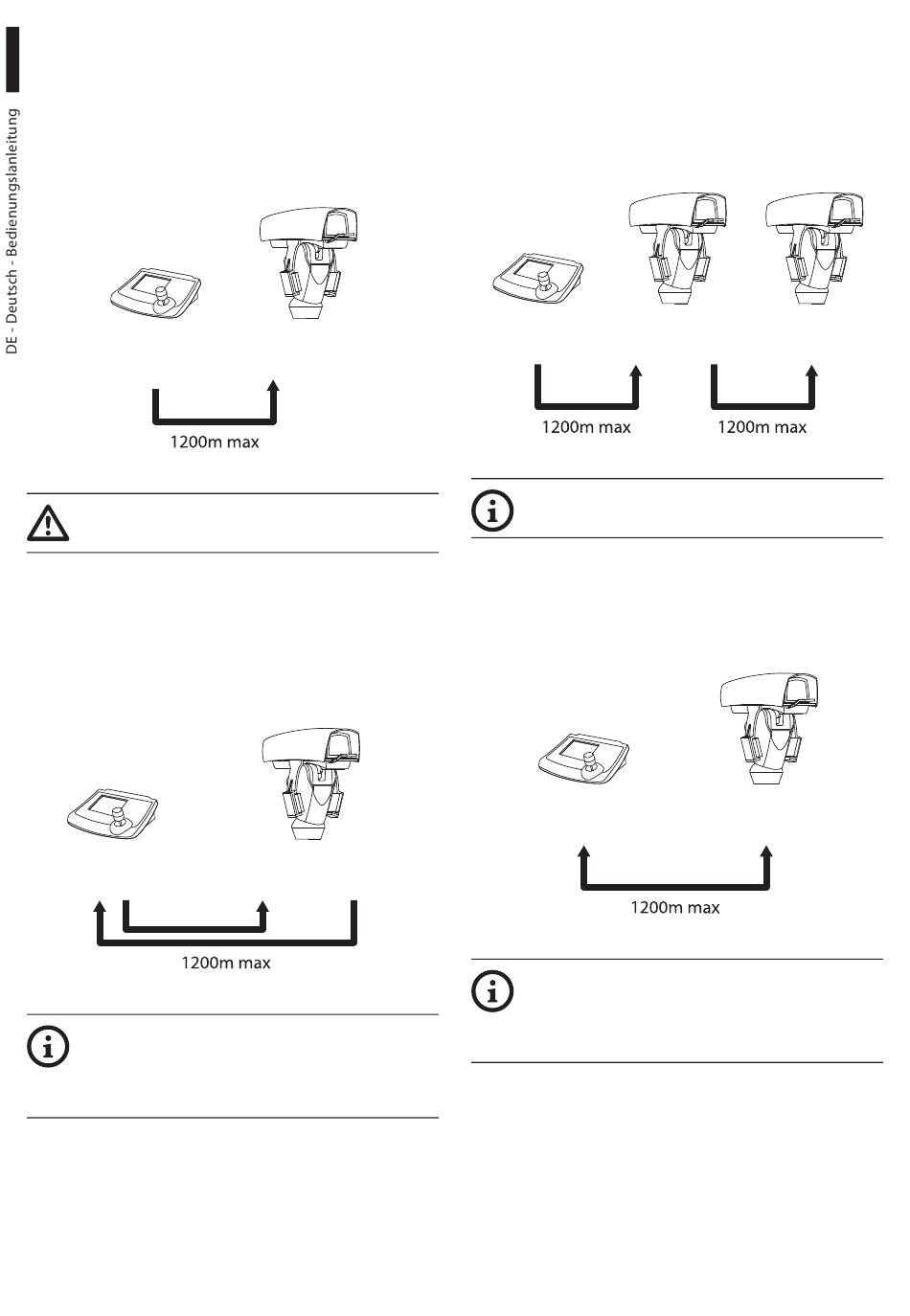

8.14.6 Montagebeispiel

8.14.6.1 Leitung RS-485 RX

Die Leitung RS-485-1 arbeitet mit den Einstellungen,
die mit Hilfe der Dipschalter Adresse, Baud rate und
Protokoll vorgegeben werden.
Die serielle Leitung RS-485-2 ist nicht benutzt.
Bedientasta-
tur
Abb. 72
ACHTUNG! Die Anlage gehört zum Typ TNV-
1. Nicht an Kreisläufe SELV anschließen.
8.14.6.2 Leitung RS-422 (RS-485-1 RX e RS-
485-2 TX)
Diese Einstellung gestattet die Full-Duplex-
Kommunikation nach dem Standard RS-422. Es
werden deshalb die beiden Leitungen RS-485-1 und
RS-485-2 verwendet.
Bedientasta-
tur
Abb. 73
Diese Funktion ist nur mit beidseitig
gerichteten Protokollen verfügbar
(Beispiel: PELCO, AMERICAN DYNAMICS,
VIDEOTEC MACRO, etc.).
36
RS-485-1
RS-485-1 RS-485-2
8.14.6.3 Leitung 1 RS-485 Empfang, Leitung
2 RS-485 Wiederholung
Bei dieser Einstellung können mehrere Einrichtungen
kaskadiert angeschlossen werden. Das Signal wird
von jeder Einheit regeneriert und ist dadurch über
eine erheblich größere Distanz übertragbar.
Bedientasta-
tur
RS-485-1 RS-485-2
Abb. 74
Diese Konfiguration kann nur mit Ein-Weg-
Protokollen verwendet werden.

8.14.6.4 Leitung RS-485 TX/RX bidirektional

Diese Einstellung gestattet eine beidseitig gerichtete
Half-Duplex-Übertragung auf der Leitung RS-485-1.
Die serielle Leitung RS-485-2 ist nicht benutzt.
Bedientasta-
tur
Abb. 75
Diese Funktion ist nur mit beidseitig
gerichteten Protokollen verfügbar
(Beispiel: PELCO, AMERICAN DYNAMICS,
VIDEOTEC MACRO, etc.).
RS-485-1
RS-485-1
TX/RX
