Moteur ELAN EC à rotation à droite ou à gauche (sans unité d'irrigation ou avec
unité d'irrigation)
3.2

Empilage des appareils

Remarque
L'appareil peut être posé sur une servante mobile réglable en hauteur
Aesculap GA415 ou sur une servante mobile Aesculap pour appareil chirur-
gicaux GD416M.
Remarque
Aucun autre appareil ne doit être empilé sur l'appareil.
►
Procéder au montage sur servante mobile et au démontage conformé-
ment au mode d'emploi de la servante mobile.
►
Veiller à une stabilité suffisante de l'emplacement choisi (table, chariot
à appareils).
►
Veiller à une bonne stabilité sur l'emplacement choisi.
3.3 Présélection de la tension
Risque d'électrocution mortelle!
►
Avant de déverrouiller le porte-fusible, retirer la
fiche secteur: les pièces que l'on peut toucher
AVERTISSEMENT
peuvent en effet être sous tension et peuvent
conduire des tensions mortelles.
La tension du réseau doit concorder avec la tension indiquée sur la plaque
signalétique de l'appareil.
La fenêtre d'observation du porte-fusible à l'arrière de l'appareil indique la
plage de tension sur laquelle l'appareil est réglé. Réglage standard pour le
réseau de tension européen: 230 V.
Lorsque la tension affichée et la tension du réseau ne concordent pas, il
faut modifier le réglage à l'arrière de l'appareil comme suit:
►
Déverrouiller la pièce à encoche B avec un tournevis adéquat A et reti-
rer le porte-fusible 21.
►
Retirer l'insert de sélection de tension 20 qui se trouve au-dessous.
►
Replacer l'insert de sélection de tension 20 de manière à ce que la
plage de tension retenue soit lisible.

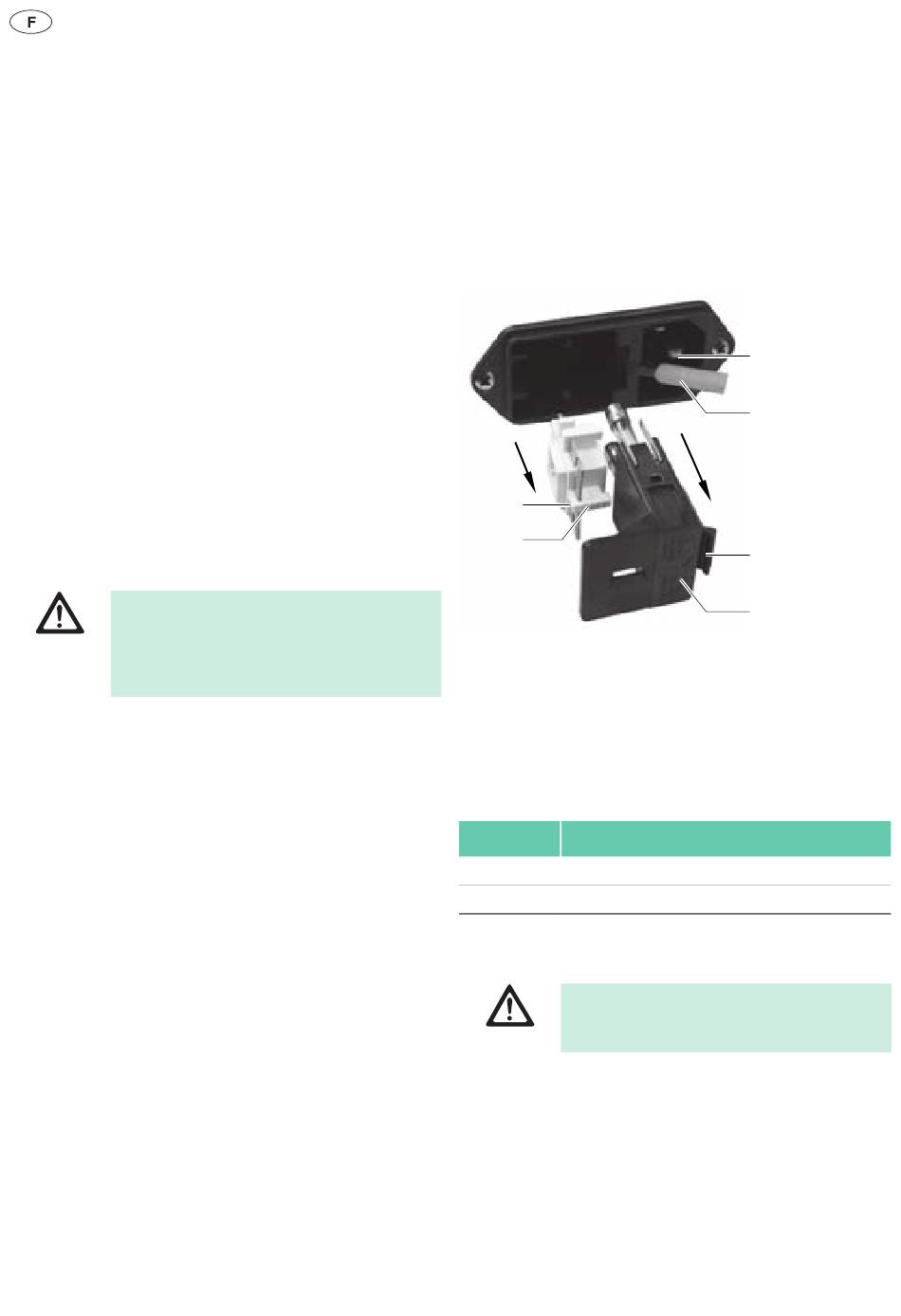

38
®
►
Insérer le porte-fusible 21 jusqu'à ce qu'il s'encliquète de manière
audible.
20
C
Fig. 1
Légende
20 Insert de sélection de tension
21 Porte-fusible
22 Connecteur de l'appareil
A Tournevis
B Pièce à encoche
C Impression sur l'insert de sélection de tension
Impression Plage de tension
110 100 V~–120 V~ (+/-10 %)
230 220 V~–240 V~ (+/-10 %)
3.4

Raccord de l'alimentation en tension

Danger mortel par électrocution!
►
Ne raccorder le produit qu'à un réseau d'alimen-
tation avec fil de protection.
DANGER
La tension du secteur doit concorder avec la tension indiquée sur la plaque
signalétique de l'appareil.
►
Ficher le câble secteur dans le connecteur de l'appareil 22.
►
Brancher la fiche secteur dans la prise de l'installation du local.
22
A
B
21
