RÉGLAGES
POUR VÉRIFIER ET AJUSTER L'ALIGNEMENT
DU GUIDE LONGITUDINAL

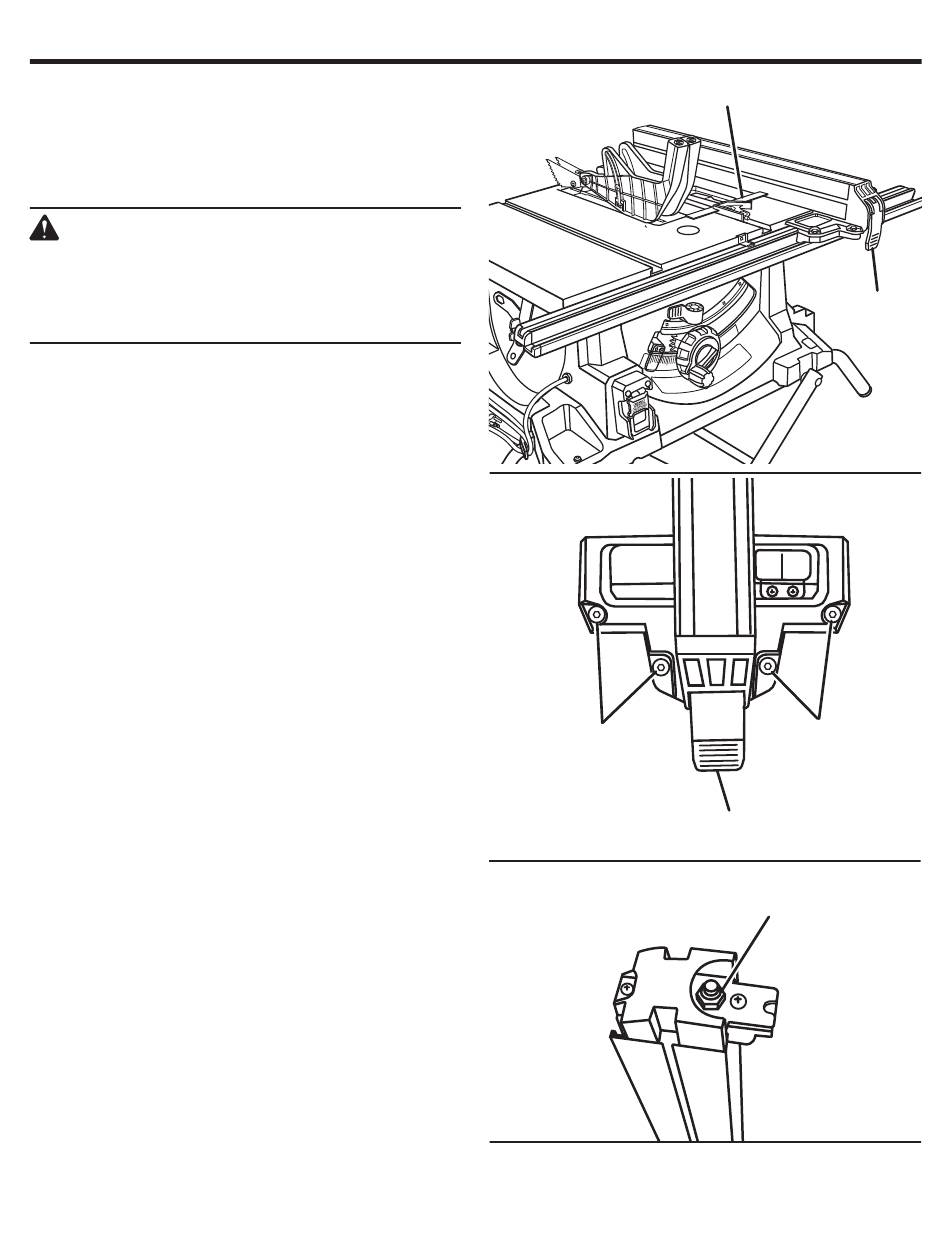

Voir les figure 66 à 68.
Le guide longitudinal doit être installé en parallèle avec la
lame et les rainures du guide d'onglet.
AVERTISSEMENT :
Un guide longitudinal incorrectement aligné
peut causer des rebonds et des blocages.
Pour réduire les risques de blessures,maintenir
l'alignement correct du guide longitudinal.
 Débrancher la scie.
 Placer le guide longitudinal parallèlement à la rainure du
guide d'onglet et le bloquer dans cette position au moyen
de son levier de verrouillage.
 Si le guide n'est pas parallèle à la rainure, desserrer les
quatre vis à six pans se trouvant de chaque côté du levier
de verrouillage.
 Placer la lame de l'équerre combinée dans la rainure de
guide d'onglet de droite.
 Glisser le guide longitudinal contre l'équerre combinée.
 Serrer les vis à six pans en alternance. Vérifier de nouveau
l'alignement.
 Répéter la procédure selon le besoin jusqu'à ce que le
guide longitudinal soit correctement aligné.
Le levier de verrouillage du guide longitudinal doit maintenir
ce dernier fermement appuyé contre les rails avant et arrière.
Le levier doit pouvoir être abaissé et verrouillé sans effort.
Pour assurer un réglage correct du verrouillage de guide :
 Verrouiller le guide longitudinal à sa place.
 Essayer déplaçant le guide longitudinal du côté-à-le côté.
Si la le guide se déplace, resserre l'écrou de réglage 1/4
virage.
 Une fois le guide longitudinal en position verrouillée,
vérifier de nouveau son parallélisme avec la rainure du
guide d'onglet et le régler selon le besoin.
VIS À SIX
PANS
42 − Français
ÉQUERRE COMBINÉE
LEVIER DE
VERROUILLAGE
VIS À SIX
PANS
LEVIER DE
VERROUILLAGE
ÉCROU DE
RÉGLAGE
Fig. 66
Fig. 67
Fig. 68
