ARMADO
ADVERTENCIA:
Reemplace trinquetes lánguidos o dañado
trinquetes anticontragolpe. Embote o dañó
trinquetes no pueden parar una contragolpe que
aumenta el riesgo de lesiones corporales serias.
NOTA: Los trinquetes anticontragolpe sólo deben ser
instalados para cortes pasante.
 Desconecte la sierra.
 Levante la hoja de sierra.
 Colocar cuchilla separador en la posición "arriba".
 Vuelva a instalar la placa de la garganta.
Para instalar el tranquetes anticontragolpe:
 Presione y sostenga el botón en el lado drecho de los
trinquetes anticontragolpe.
 Alinee la ranura en los trinquetes sobre el último hoyo en
el cuchilla separadora.
 Apriete los trinquetes los chasquearlos colocar en lugar
y botón de afloje.
NOTA: Tire del mango para asegurarse trinquetes son
cerrados firmemente.

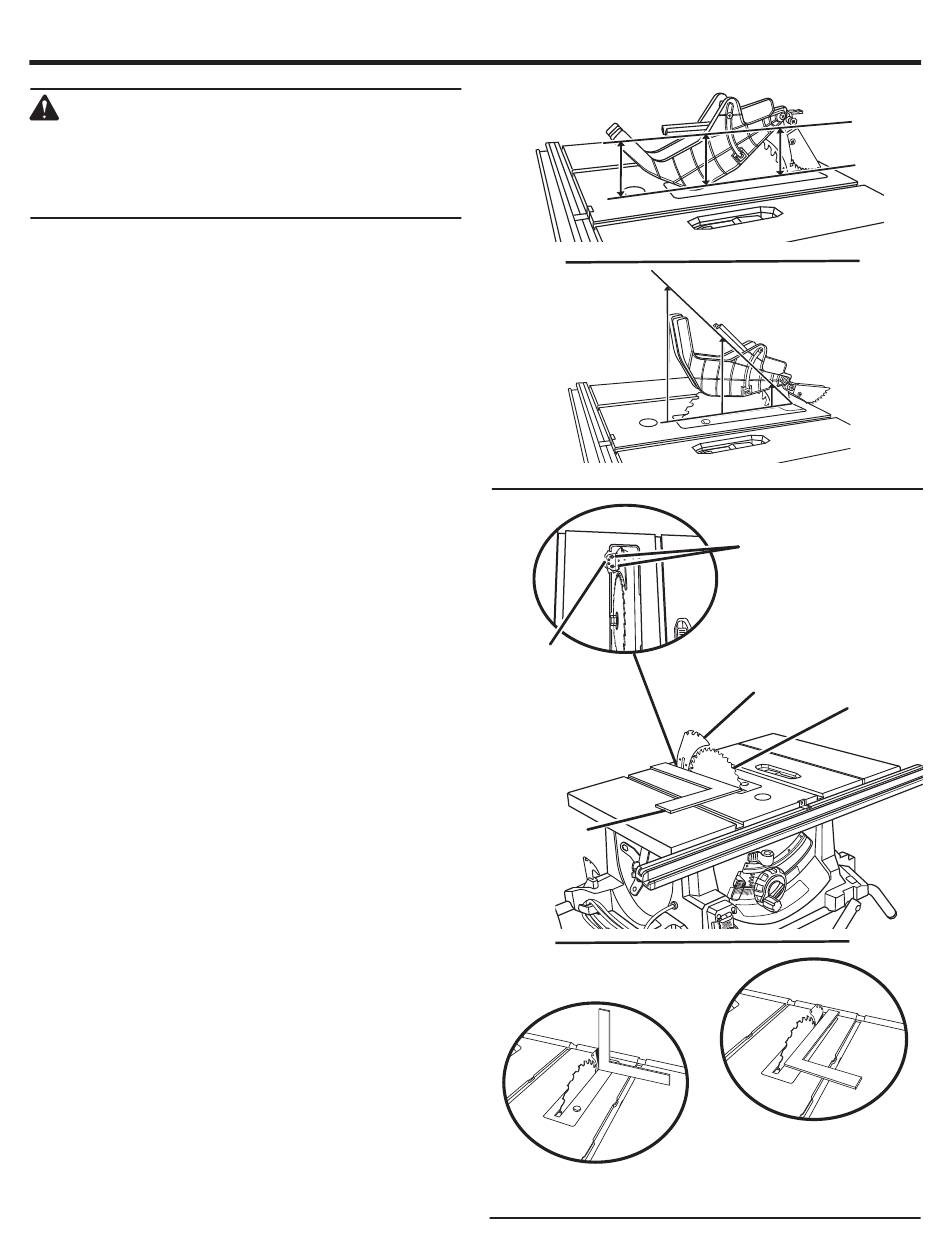

Para instalar el protección de la hoja:
 Levante la palanca de protección hasta para desbloquear.
 Con la frente del protección de la hoja levantó, baja la
espalda del protección en el hoyo mediano del cuchilla
separadora. Empuje la frente del protección hacia abajo
hasta que sea paralelo a la mesa (vea la figura 22). Si el
protección de la hoja no es paralelo a la mesa, el cuchilla
separador no está en "arriba" posición.
 Cierre al protección en el lugar empujando la palanca de
protección.
NOTA: La alineación de la hoja de corte se puede ajustar para
hojas de diferentes espesores. Consulte el apartado Para
revisar o alinear cuchilla separadora y la hoja. Verifique
los espacios libres y la libertad de movimiento del conjunto
de protección de la hoja.
PARA REVISAR Y ALINEAR CUCHILLA
SEPARADORA Y LA HOJA
Vea la figura 22.
Para verificar la alineación del cuchilla separadora:
 Desconecte la sierra.
 Eleve la hoja de la sierra; para ello, gire a la izquierda el
perilla de ajuste de altura.
 Levante los trinquetes anticontragolpe y conjunto de
protección de la hoja. Coloque una escuadra de carpintero
o una regla tanto contra la hoja de la sierra como contra
el cuchilla separadora.
NOTA: Coloque la escuadra de carpintero entre los
dientes depunta de carburo y mida desde la hoja. Este
paso asegurará quela escuadra de carpintero esté en
escuadra contra la hoja desdeel frente hacia la parte
trasera de la hoja.
 Se sabe que la hoja de la sierra y el cuchilla separadora
están alineados cuando la escuadra de carpintero toca
tanto la hoja como el cuchilla separadora de manera
uniforme sin espacios.
TORNILLOS
DE AJUSTE
(VERTICAL)
ESCUADRA DE
CARPINTERO
AJUSTE
VERTICAL
21 − Español
CORRECTA
INCORRECTO
TORNILLOS
DE AJUSTE
(HORIZONTAL)
CUCHILLA
SEPARADOR
HOJA
AJUSTE
HORIZONTAL
Fig. 21
Fig. 22
