ARMADO

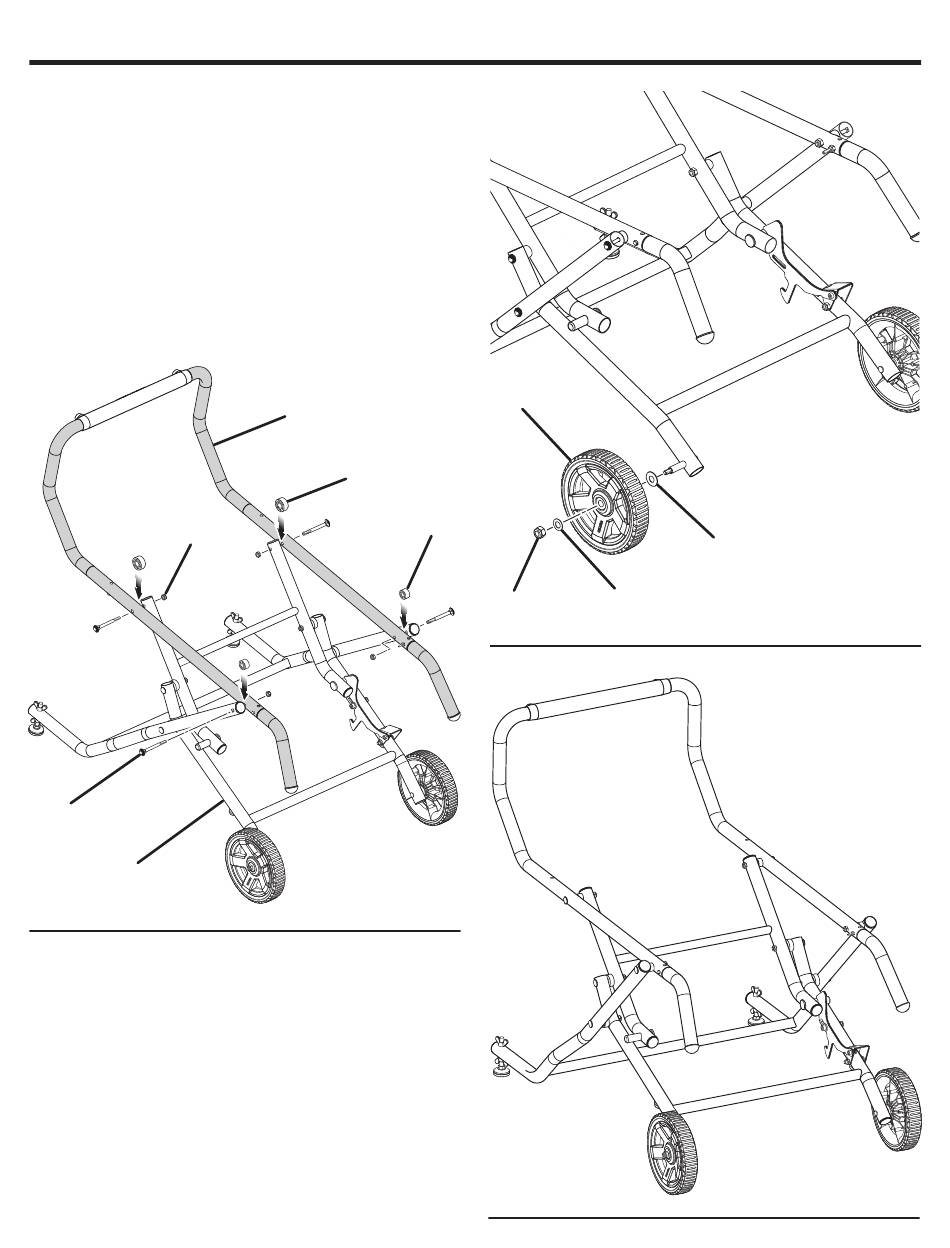

 Con el mango curvo hacia abajo, sujete los tubos
superiores al pedestal de patas con pernos de carruaje,
separadores y tuercas de seguridad.
 Deslice la arandela plana (grande), el disco y la arandela
plana (pequeño) sobre el eje a través del agujero del
centro del disco. Asegúrelo en su lugar con la tuerca de
seguridad.
 Repita con segunda muela.
 Antes de user, verifique la palanca de afloje cerrada el
pedestal firmemente. Si el pedestal no cerrará, no utilice;
comuníquese con el centro de servicio autorizado para
ayuda.
TUERCA DE
SEGURIDAD
PERNO DE
CARRUAJE
PEDESTAL
TUBO
SUPERIOR
SEPARADOR
GRANDE
SEPARADOR
PEQUEÑO
Fig. 10
16 − Español
MUELA
ARANDELA
TUERCA DE
PLANA, PEQUEÑA
SEGURIDAD
ARANDELA
PLANA,
GRANDE
Fig. 11
Fig. 12
