AJUSTES
PARA CONTROLAR Y AJUSTAR LA ALINEACIÓN
DE LA GUÍA DE CORTE AL HILO
Vea las figuras 66 a 68.
La guía de corte al hilo debe estar paralela a la hoja de la sierra
y a las ranuras de la guía de ingletes.
ADVERTENCIA:
Cualquier desalineación de la guía de corte al hilo
puede causar contragolpes y atoramientos. Para
disminuir el riesgo de lesiones, siempre mantenga
bien alineada la guía de corte al hilo.
 Desconecte la sierra.
 Desplace la guía de corte al hilo a lo largo de la ranura de la
guía de ingletes y fíjela en su lugar con la palanca de bloqueo
correspondiente.
 Si la guía de corte al hilo no está paralela, afloje los cuatro
tornillo de cabeza hexagonal ubicados a cada lado de la
palanca de bloqueo.
 Coloque la hoja de la escuadra de combinación en la ranura
derecha de la guía de ingletes.
 Deslice la guía de corte al hilo contra la hoja de la escuadra
de combinación.
 Apriete de forma alternada los tornillo de cabeza hexagonal.
Vuelva a revisar la alineación.
 Repita los pasos necesarios hasta que quede correctamente
alineada la guía de corte al hilo.
La palanca de bloqueo de la guía de corte al hilo debe fijar
firmemente ésta contra los rieles delantero y trasero. La palanca
no debe presentar ninguna dificultad para bajarse y fijarse. Para
asegurar un adecuado ajuste de la palanca de bloqueo de la guía:
 Asegurar la guía de corte al hilo seguro el lugar.
 Intente de mover la guía de corte al hilo del lado a lado. Si
la guía mueve, apriete la tuerca de ajuste 1/4 vuelta.
 Teniendo la guía de corte al hilo bloqueada con la palanca,
vuelva a revisar para ver si dicha guía está paralela a la ranura
de la guía de ingletes y efectúe los ajustes necesarios.
TORNILLO
DE CABEZA
HEXAGONAL
42 − Español
ESCUADRA DE COMBINACIÓN
TORNILLO
DE CABEZA
HEXAGONAL
PALANCA DE
BLOQUEO
TUERCA DE
AJUSTE
PALANCA DE
BLOQUEO

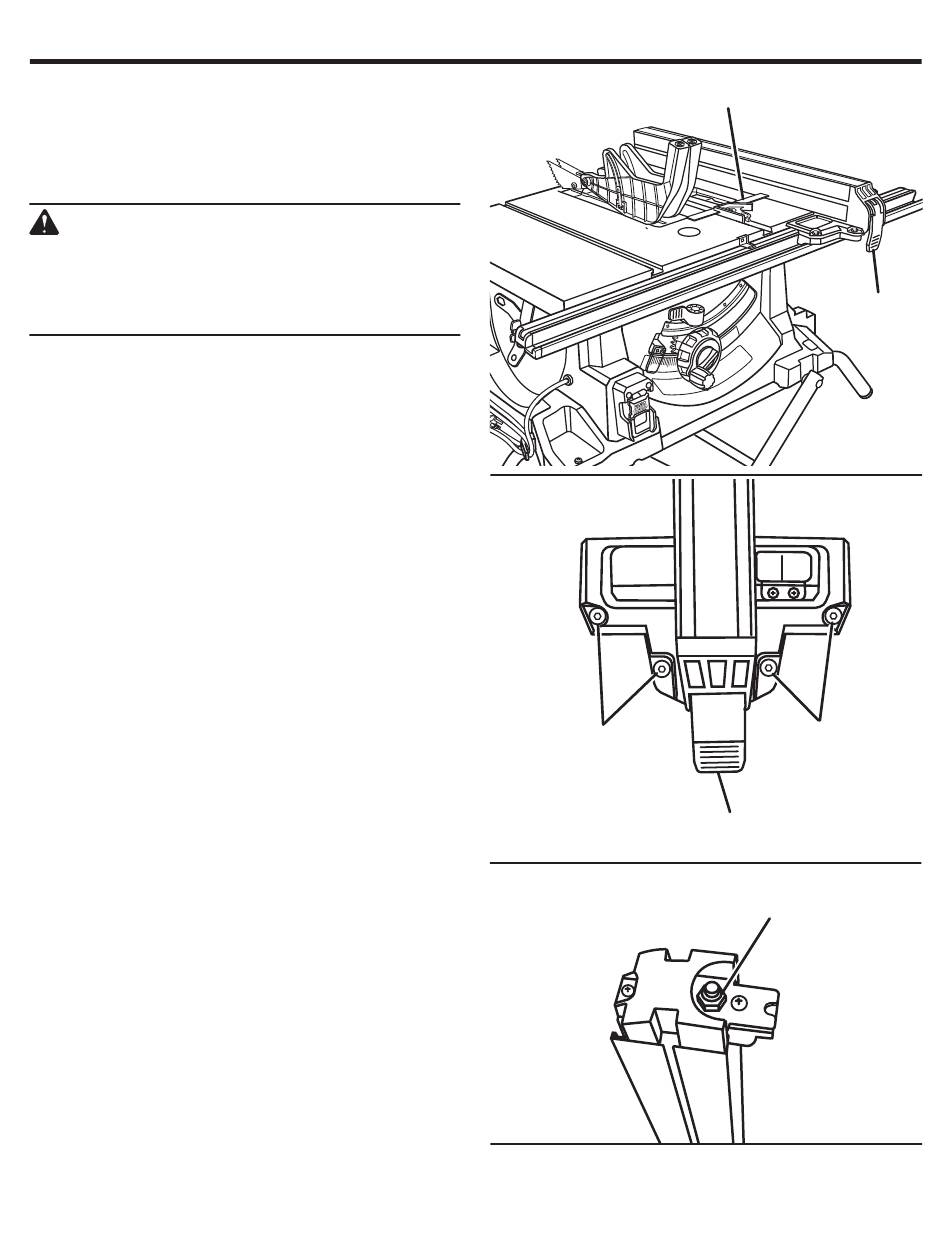

Fig. 66
Fig. 67
Fig. 68
