ASSEMBLAGE

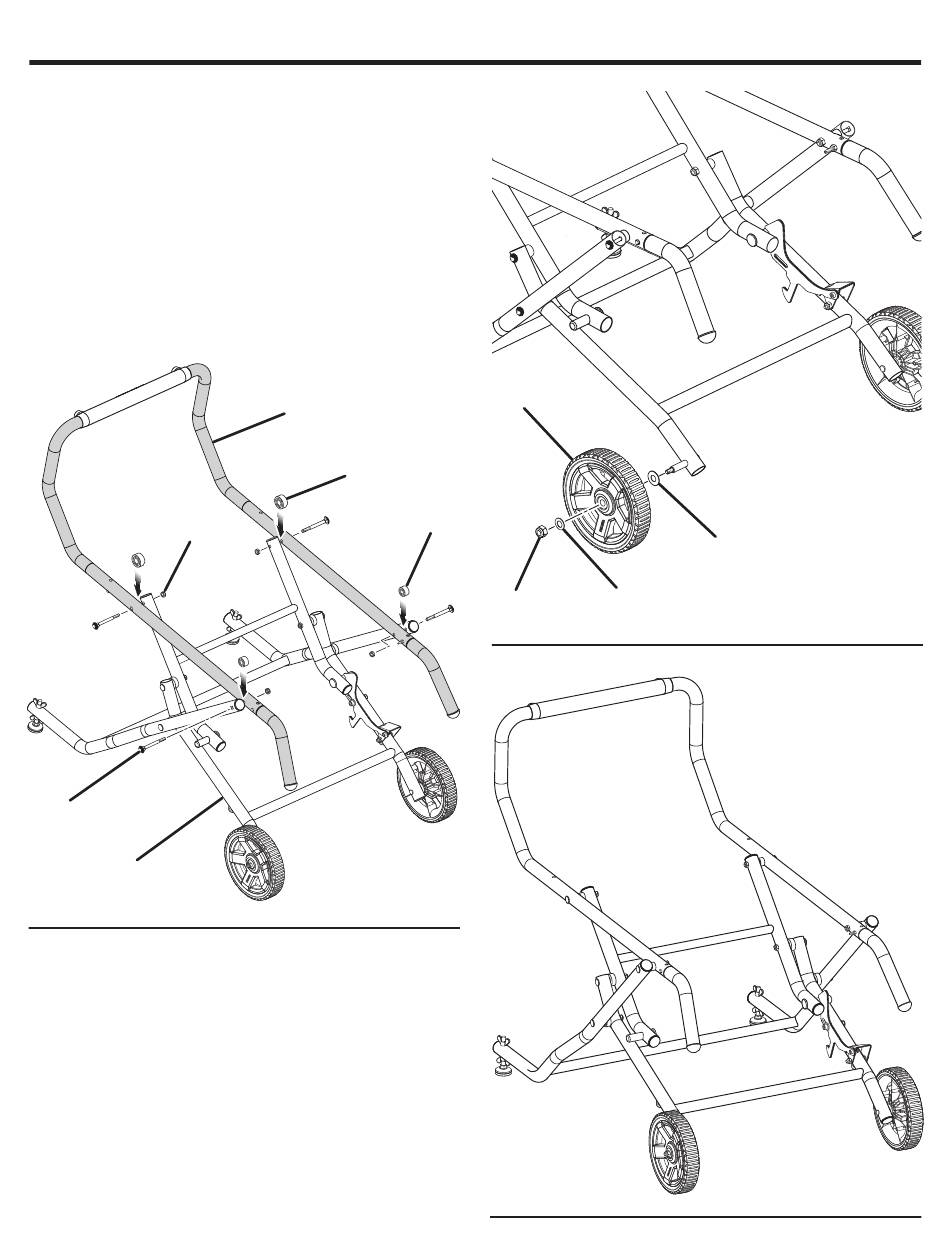

 En tournant la poignée courbée vers le bas, fixer solidement
les tubes supérieurs sur le support à pattes au moyen des
boulons de carrosserie, des entretoises et des écrous de
blocage.
 Glisser la rondelle plate (grosse), la roue et une autre
rondelle plate (petite) sur l'essieu. L'assujettir avec écrou
de blocage.
 Répéter avec le muele.
 Avant l'utilisation, vérifier le levier de blocage verrouillée
la stand firmemente. Si la stand ne verrouillera pas, ne
pas utiliser ; communiquer avec un centre de réparations
agréé pour l'assistance.
ÉCROU DE
BLOCAGE
BOULON DE
CARROSSIER
STAND
TUBE
SUPÉRIEUR
GROSSE
ENTRETOISE
PETITE
ENTRETOISE
Fig. 10
16 − Français
MUELE
RONDELLE
ÉCROU DE
PLATE, PETITE
BLOCAGE
RONDELLE
PLATE, GROSSE
Fig. 11
Fig. 12
