FUNCIONAMIENTO
PARA USAR LA GUÍA DE INGLETES

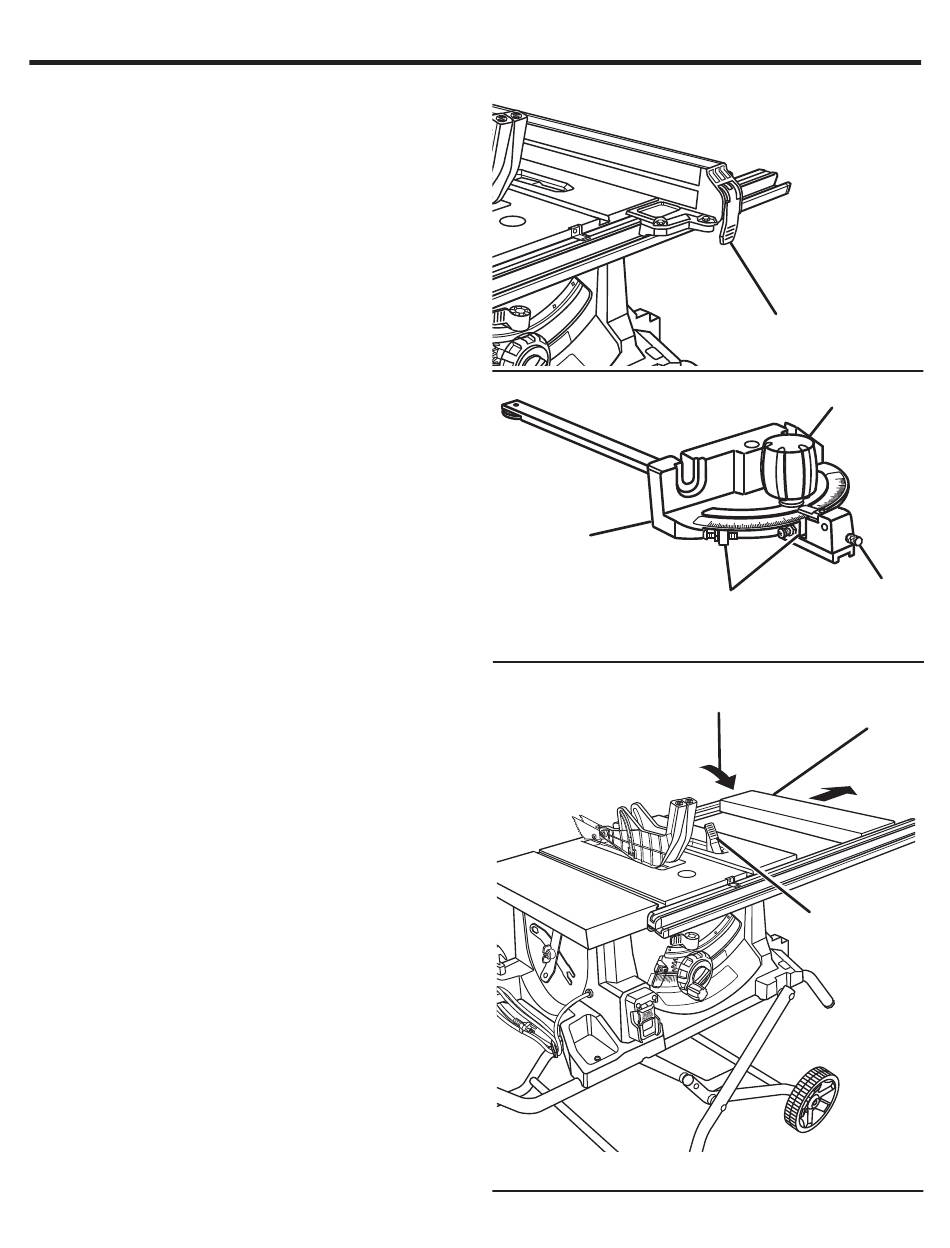

Vea la figura 43.
La guía de ingletes brinda una gran precisión en los cortes en
ángulo. Para efectuar cortes con tolerancias muy estrechas se
recomienda efectuar cortes de prueba.
Hay dos canales para la guía de ingletes, uno a cada lado de
la hoja. Al efectuar cortes transversales a 90°, puede utilizarse
cualquiera de los dos canales de la guía de ingletes. Al realizar
cortes transversales en bisel (con la hoja inclinada en relación
con la mesa), la guía de ingletes debe estar en la ranura de la
derecha, de manera que la hoja se incline en dirección opuesta
a donde están la guía de ingletes y las manos del operador.
La guía de ingletes puede girarse 60° a la derecha o a la
izquierda. Los topes a 0° y 45° se pueden ubicar empujando
el pasador de tope.
 Deslice la guía de ingletes puesta en la ranura correspondiente.
 Afloje la perilla de bloqueo girándola hacia la izquierda.
 Extraiga el pasador de tope y gire la guía hasta alcanzar el
ángulo deseado en la escala.
 Vuelva a apretar la perilla de bloqueo girándola hacia la
derecha.
PARA USAR LA EXTENSIÓN DE MESA
DESLIZABLE
Vea la figura 44.
Aumente la longitud de la mesa de la sierra usando la extensión
de mesa deslizable. Para proporcionar apoyo material suficiente
cuando utilice la extensión de mesa, sólo coloque la guía más
allá de la flecha paramarcado en la etiqueta del riel trasero.
 Retire la guía de corte al hilo.
 Desasegure la extensión de la mesa deslizable subiendo la
palanca de fijación de la extensión de la mesa.
 Ponga la extensión de la mesa al ancho deseado.
NOTA: Utilice la escala del riel delantero cuando se requiera
un ancho específico.
 Una vez fijadas la extension de la mesa al ancho deseado,
vuelva a asegurar ambas palanca de fijación, la izquierda y
la derecha; para ello, empuje de nuevo cada palanca hacia
la base de la sierra.
GUÍA DE
INGLETES
30 − Español
PALANCA DE
FIJACIÓN
PERILLA DE
BLOQUEO
TOPE
POSITIVO
PARA
EXTENSIÓN DE
DESASEGURAR
MESA DESLIZABLE
PALANCA DE
FIJACIÓN DE LA
EXTENSIÓN DE
LA MESA
Fig. 42
PASADOR
DE TOPE
Fig. 43
Fig. 44
