Betriebs- und Wartungsanleitung FCU 8000-1 series

7.2 Bottle Sampling Betrieb

·
Schließen Sie hierzu die FCU an die BottleSampling Unit BSU 8110 an:
·
Entfernen Sie den Filtereinsatz (siehe hierzu Kapitel 9.1 Filterelement)
·
Setzen sie den Bottle Sampling Adapter in die FCU ein.
·
Verbinden Sie die hydraulischen Anschlüsse (vertauschungssicher) mit der BSU und
verschließen Sie den mit Outlet bezeichneten Anschluß der FCU mit dem
Schnellverschlußstopfen.
·
Stecken Sie den Control – Stecker der BSU in die passende Buchse der FCU ein.
·
Stecken Sie den Hohlstecker in die Spannungsversorgungsbuchse der FCU ein.
(Eine ausführlichere Beschreibung finden Sie in der Bedienungsanleitung der BSU 8110)

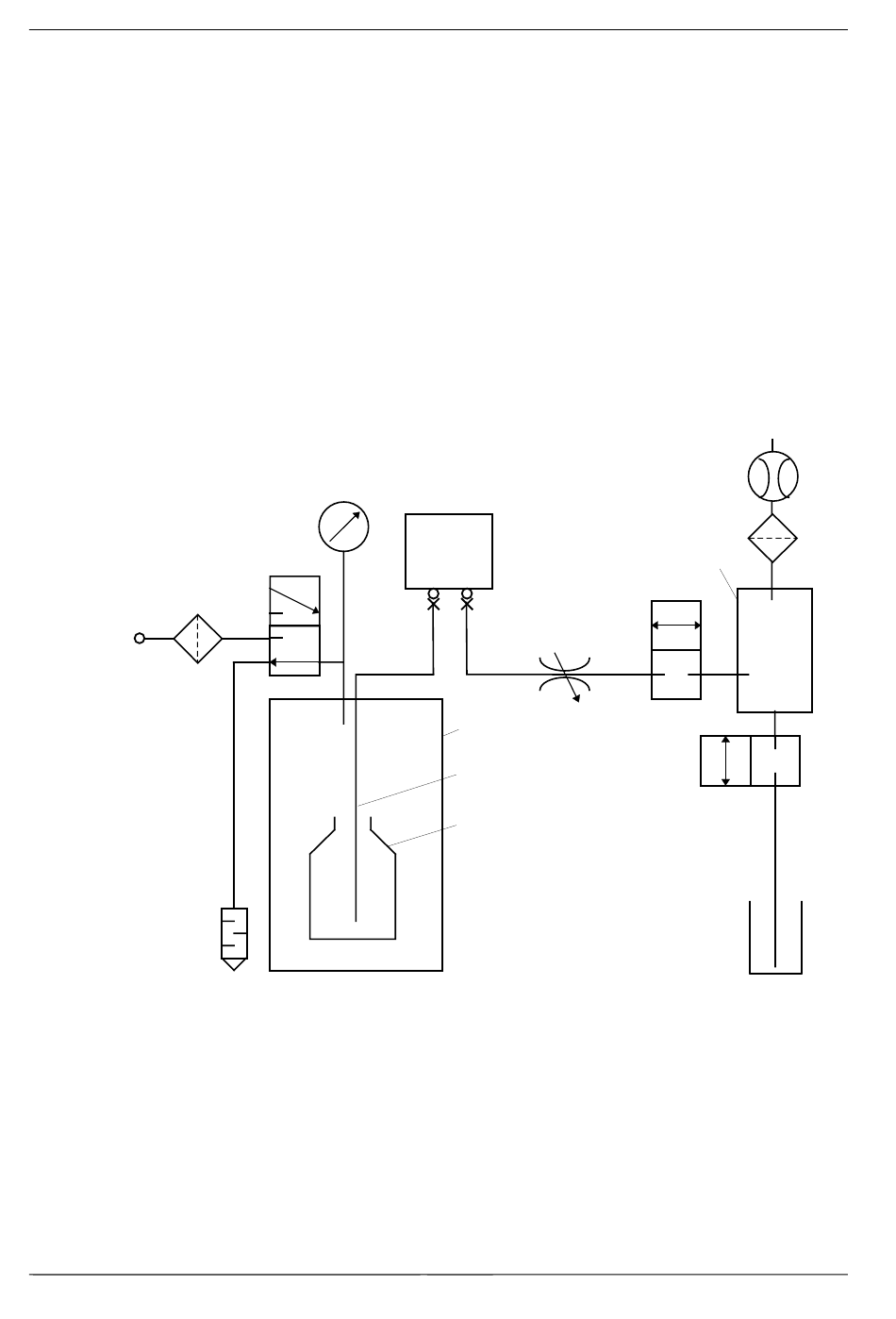

7.2.1 Schema der BottleSampling Unit BSU 8110

P
Abbildung 5 : Schema der BSU
P : Drucklufteingang (max. 6 bar / 90 psi)
V1 : Ventil zur Druckbeaufschlagung / Druckentlastung des Druckdomes
V2 : Absperrventil
V3 : Ablaßventil
R : Regulierventil (Drehknopf auf BSU Front)
M : Manometer (auf BSU Front)
S : Volumenstromsensor
HYDAC Filtertechnik GmbH
M
V1
FCU 8110
R
Druckdom
Steigrohr
Probenglas
D
Doc.: 3109776 Ed.: 01/13.02.2002
S
Messbehälter
V2
V3
Auffangbehälter
Seite 34
