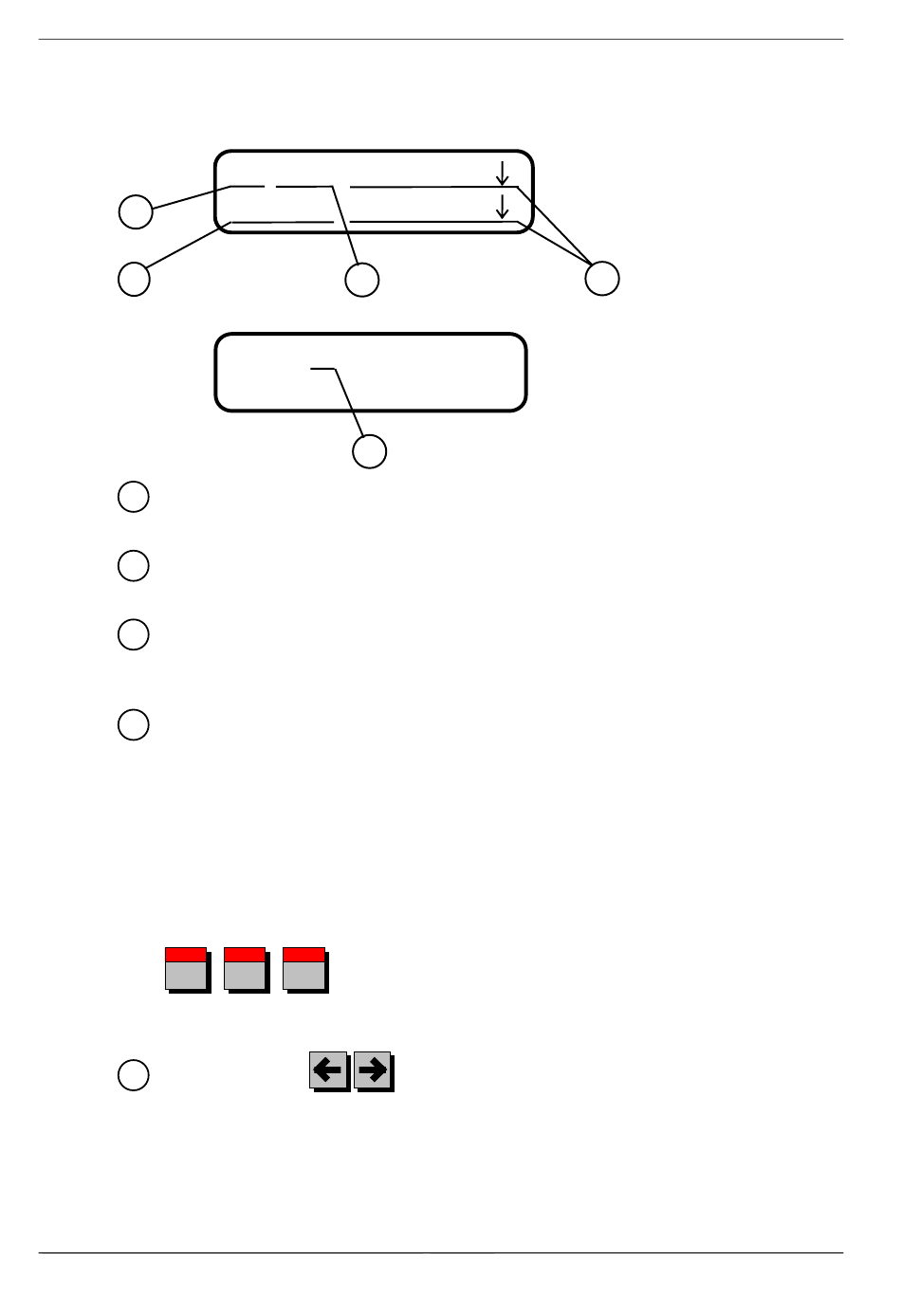

6.3 L'écran d'affichage du FCU
1
2
1
Le FCU fonctionne en mode M1 (mesure de la classe de pollution).
2
Affichage du débit mesuré (nous conseillons 50 ml/min).
3
Indique le temps de mesure écoulé en %. Commence à 0 %, à 100 % un nouveau
résultat de la classe de pollution apparaît à l'écran d'affichage.
4
Affichage de la classe de pollution mesurée en dernier lieu en représentation NAS
pour deux canaux de particules distincts. Les nombres entre parenthèses donnent
les canaux de taille de particules choisis : (2) : 2 à 5 µm, (5) : 5 à 10 µm, (15) : 15 à
25 µm, (25) : 25 à 50 µm, (50) : 50 à 100 µm, (100) : > 100 µm.
Il est possible de choisir les tailles de particules à indiquer avec les touches ↑ et ↓.
La flèche "tendance" sert à indiquer déjà de très faibles modifications (↑ : pollution
croissante, ↓ : pollution décroissante). Elle montre déjà les modifications
imperceptibles avec l'indication de la classe.
L'affichage peut être modifié à tout moment par simple pression sur les touches
NAS
5
Avec les touches
des particules, entre une représentation différentielle (tailles de particules : 2-5 µm,
5-15 µm, 15-25 µm, 25-50 µm, 50-100 µm et > 100µm ou cumulative (tailles de
particules : >2 µm, > 5 µm, >15 µm, >25 µm, >50 µm et >100 µm). La
représentation choisie est indiquée à l'écran par un "D" (Différentiel) ou un "C"
(Cumulatif) derrière l'affichage de la durée de mesure.
HYDAC Filtertechnik GmbH
M1 68% NAS(2)
Q: 50ml NAS(5)
3
M1 86%C 2µm:
Q: 50ml 5µm:
5
ISO Partikel
.
, il est possible de choisir, lors de l'affichage du nombre
Doc.: 3109776 Ed.: 01/13.02.2002
