Manuel d'utilisation et d'entretien FCU 8000-1 series
P

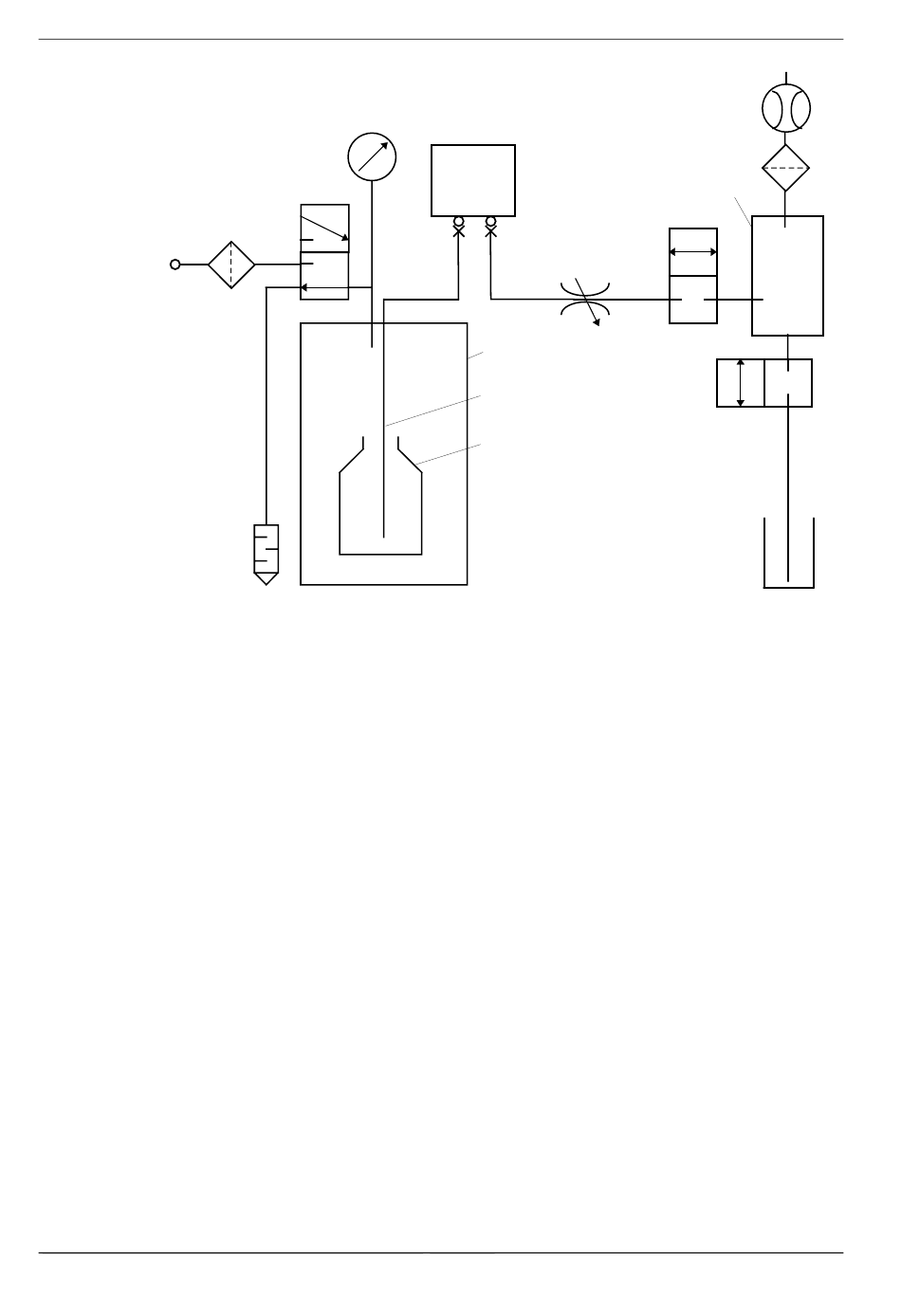

Figure 3 : Schéma du BSU
P : entrée air comprimé (max. 6 bar / 90 psi)
V1 : valve de mise sous pression/détente de la cloche de réception
V2 : valve d'arrêt
V3 : valve de vidange
R : valve de régulation (bouton rotatif sur la façade avant du BSU)
M : manomètre (situé sur la façade avant du BSU)
S : débitmètre
HYDAC Filtertechnik GmbH
M
V1
Doc.: 3109776 Ed.: 01/13.02.2002
FCU 8110
Récipient de mesure
R
cloche de réception
tube de refoulement
flacon
Réservoir de
récupération
F
S
V2
V3
Page 159
