Betriebs- und Wartungsanleitung FCU 8000-1 series

5.3 Hydraulikplan

Druckleitung 1 - 350 bar
fest
eingestellter
Stromregler
800 ml/min

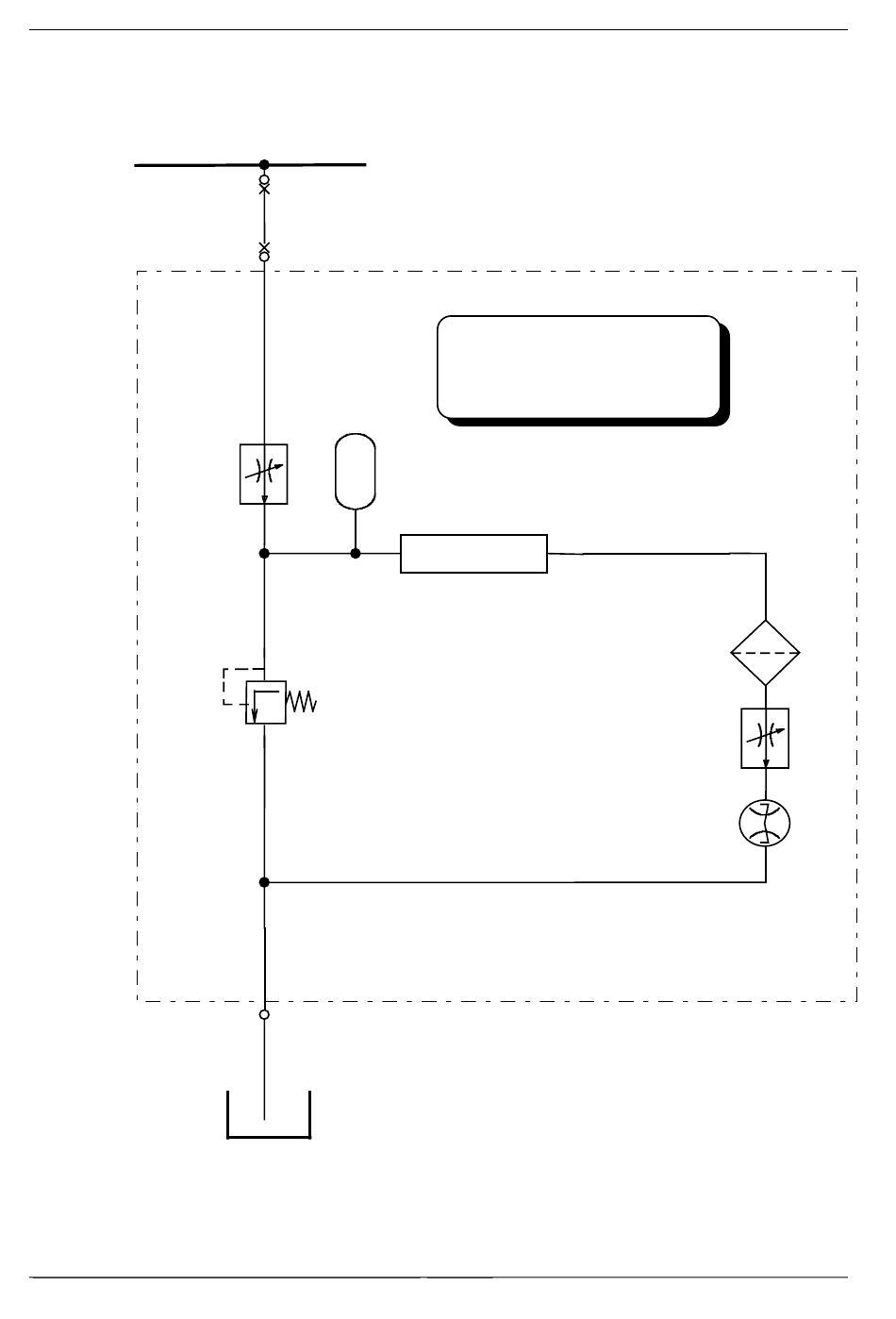

Abbildung 1 : Hydraulikplan der FCU
HYDAC Filtertechnik GmbH
Hochdruckschlauch
Pulsationsdämpfer
Partikelsensor
Druckbegrenzungsventil
30 bar
Rücklaufschlauch
Reservoir oder Rücklaufleitung des Systems
Doc.: 3109776 Ed.: 01/13.02.2002
FluidControl Unit
FCU 8110 / FCU 8210
Volumenstromregler
Volumenstromzähler
D
Schutzfilter
5 µm
Seite 11
