5.4 Funktionsbeschreibung

6
12
Tastatur
14
Inlet
Outlet

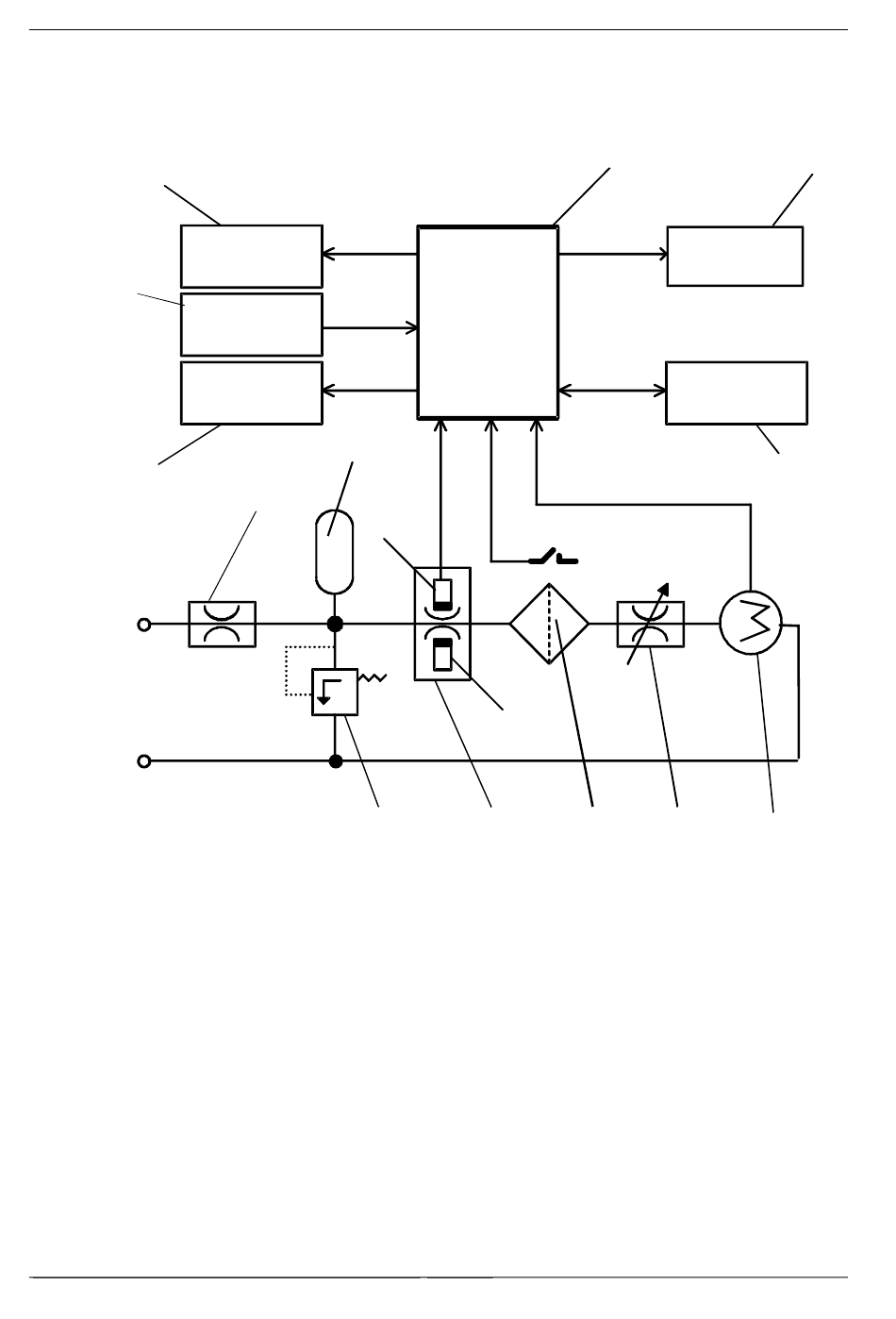

Abbildung 2 : Blockschaltbild der FCU
Ein kontinuierlicher Ölstrom durchfließt einen optischen Sensor (1), bestehend aus einer
Laserlichtquelle (2) und einem Fotoempfänger (3). Die im Ölstrom enthaltenen
Schmutzpartikel verursachen impulsartige Abdunkelungen des Lichtstrahles, die als
Meßsignale von einer Auswerteelektronik (4) nach Partikelgrößen klassifiziert und gezählt
werden.
Die zur Angabe der Verschmutzungsklasse notwendige Messung des Volumenstromes
erfolgt mit einem eingebauten Volumenstromzähler (5), dessen Signale ebenfalls zu der
elektronischen Auswertung (4) geführt werden.
Die Auswerteelektronik (4) berechnet schließlich kontinuierlich aus den Meßsignalen des
optischen Sensors und des Volumenstromzählers die Partikelzahlen und NAS- oder ISO-
Verschmutzungsklassen für das vorgeschriebene Referenzvolumen von 100 ml.
Hier werden auch die laufend neu anfallenden Meßwerte (bis zu 3000) mit Datum und
Uhrzeit netzausfallsicher abgespeichert. Dafür ist eine batteriegepufferte Echtzeituhr
vorhanden.
