Polski

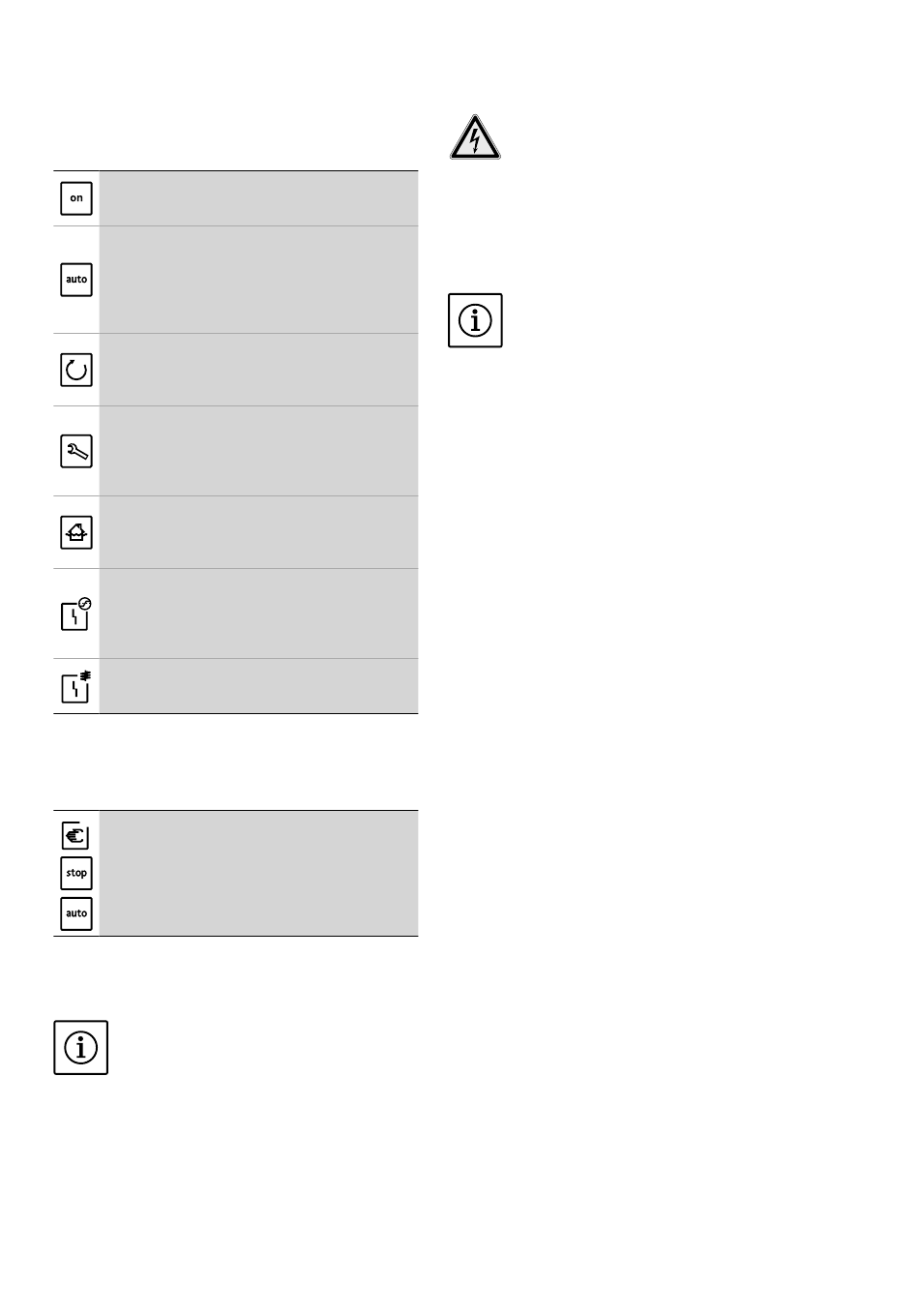

6.1.3. Wskaźniki LED
Kontrolki wskazujące pracę pompy zapalają się
w dwóch rzędach nad symbolami. Górny rząd
wskazuje aktualny stan pompy 1, dolny – stan
pompy 2.
Wskazanie napięcia zasilania (zielony)
Kontrolka świeci się, jeżeli obecne jest zasilanie
elektryczne i napięcie sterujące.
Tryb automatyczny (zielony)
Kontrolka LED miga: urządzenie sterujące jest włą-
czone, ale znajduje się w trybie oczekiwania.
Kontrolka LED świeci się: włączony jest tryb auto-
matyczny.
Kontrolka nie świeci się: pompa jest wyłączona.
Tryb pracy pompy (zielony)
Kontrolka LED miga: pompa pracuje podczas usta-
wionego czasu opóźnienia.
Kontrolka LED świeci się: pompa pracuje.
Wskaźnik częstotliwości prac serwisowych/kon-
trola parametrów roboczych (żółty)
Kontrolka LED świeci się: minął termin serwisu
Kontrolka LED miga: przekroczono wartości para-
metrów roboczych
Wysoki poziom wody (czerwony)
Kontrolka LED świeci się: wysoki poziom wody
został osiągnięty, nastąpiła aktywacja alarmu wyso-
kiego poziomu.
Usterka „prąd przeciążeniowy" (czerwony)
Kontrolka LED miga: urządzenie sterujące pracuje
bez obciążenia.
Kontrolka LED świeci się: wartość prądu znamio-
nowego została przekroczona.
Usterka „kontrola uzwojenia" (czerwony)
Kontrolka LED świeci się: zadziałał czujnik tempe-
ratury.

6.2. Blokada klawiszy

Aby uniknąć przypadkowego lub nieuprawnione-
go uruchomienia przycisków, można aktywować
blokadę klawiszy.
Włączanie/wyłączanie blokady klawiszy
P
1
Włączenie lub wyłączenie blokady klawiszy
następuje po jednoczesnym naciśnięciu (ok. 1 s)
przycisków trybu ręcznego pompy 1, stop i trybu
automatycznego.
Dla potwierdzenia, wszystkie kontrolki zapalają się
na ok. 2 s.
Jeżeli przy aktywnej blokadzie klawiszy zostanie
naciśnięty jeden przycisk, wszystkie kontrolki
również zapalają się na 2 s.
ZALECENIE
Przy aktywnej blokadzie klawiszy, podczas
sygnalizacji alarmowej można za pomocą
przycisku wyłączania/resetu brzęczka wyłączyć
brzęczek i przekaźnik zbiorczej sygnalizacji
awarii. Potwierdzenie błędu oraz udostępnienie
układu sterowania nie jest możliwe!
270

7. Uruchomienie

ZAGROŻENIE życia związane z niebezpiecz-
nym napięciem elektrycznym!
Niewłaściwe podłączenie elektryczne może
spowodować zagrożenie życia na skutek
porażenia prądem! Podłączenie elektrycz-
ne należy zlecić Elektrykowi posiadającemu
wymagane prawem uprawnienia. Należy przy
tym postępować zgodnie z lokalnymi przepi-
sami.
ZALECENIE
• Po odłączeniu zasilania elektrycznego urządze-
nie sterujące uruchamia się automatycznie w
ostatnio ustawionym rodzaju pracy!
• Należy przestrzegać również instrukcji montażu
i obsługi produktów dostarczonych przez
Użytkownika (wyłączniki pływakowe, czujniki
poziomu, podłączone pompy) oraz dokumenta-
cji instalacji!
Rozdział „Uruchomienie" zawiera wszystkie
istotne wskazówki dla personelu obsługującego
dotyczące zapewnienia bezpiecznego urucho-
mienia i obsługi urządzenia sterującego.
Niniejszą instrukcję należy przechowywać zawsze
w pobliżu urządzenia sterującego lub w przewi-
dzianym do tego celu miejscu, w którym będzie
zawsze dostępna dla całego personelu obsługują-
cego. Cały personel pracujący przy lub za pomocą
urządzenia sterującego powinien otrzymać,
przeczytać i zrozumieć niniejszą instrukcję.
Aby zapobiec szkodom osobowym i rzeczowym
podczas uruchamiania urządzenia sterujące-
go, należy koniecznie przestrzegać poniższych
punktów:
• Urządzenie sterujące zostało podłączone zgodnie
ze wskazówkami zawartymi w rozdziale „Montaż"
oraz z obowiązującymi w danym kraju przepisami
• Urządzenie sterujące jest prawidłowo zabezpie-
czone i uziemione
• Wszystkie urządzenia zabezpieczające oraz
wyłączniki awaryjne urządzenia są podłączone i
sprawdzone zostało ich działanie
• Urządzenie sterujące jest przeznaczone do stoso-
wania w podanych warunkach roboczych

7.1. Sterowanie poziomem

Wyłączniki pływakowe są zainstalowane zgodnie
z wymaganiami określonymi dla instalacji oraz
zostały ustawione żądane punkty przełączania.

7.2. Praca w strefach Ex

Urządzenia sterującego nie wolno użytkować w
strefach Ex!
Podłączanie urządzeń monitorujących i nadaj-
ników sygnału, które mogą być stosowane w
strefach Ex, jest surowo zabronione!
URUCHOMIENIE
