Ελληνικα

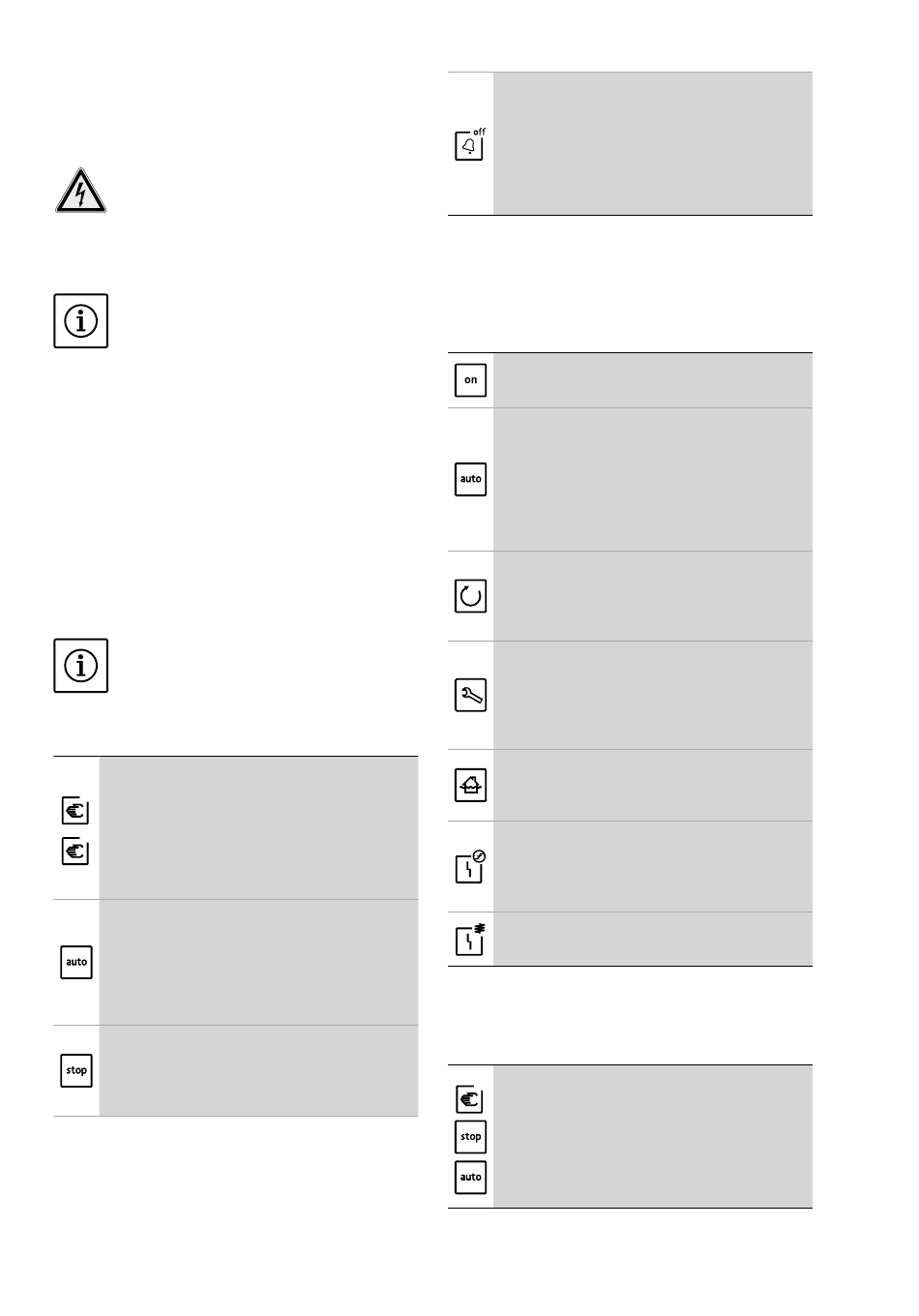

6. Χειρισμός και λειτουργία
Στο παρόν κεφάλαιο λαμβάνετε όλες τις πληρο-
φορίες για τον τρόπο λειτουργίας και το χειρισμό
του ηλεκτρικού πίνακα.
ΚΙΝΔΥΝΟΣ θανάτου από επικίνδυνη ηλεκτρι-
κή τάση!
Κατά τις εργασίες στον ανοιχτό ηλεκτρικό
πίνακα υπάρχει κίνδυνος ηλεκτροπληξίας!
Όλες οι εργασίες στα μεμονωμένα εξαρτήματα
πρέπει να εκτελούνται από ηλεκτρολόγο.
ΥΠΟΔΕΙΞΗ
Μετά από διακοπή της τροφοδοσίας ρεύματος,
ο ηλεκτρικός πίνακας εκκινείται αυτόματα στον
τελευταίο ρυθμισμένο τρόπο λειτουργίας!
6.1. Στοιχεία χειρισμού
Ο χειρισμός του ηλεκτρικού πίνακα γίνεται με 5
πλήκτρα στο πλευρικά τοποθετημένο χειριστή-
ριο. Η τρέχουσα κατάσταση λειτουργίας εμφανί-
ζεται με 11 λυχνίες LED στην μπροστινή πλευρά.
6.1.1. Γενικός διακόπτης (μόνο τυπική έκδοση)
Η αποσύνδεση από το δίκτυο ρεύματος στην
τυπική έκδοση εκτελείται μέσω ενός γενικού
διακόπτη.
Θέση "0" = Ηλεκτρικός πίνακας OFF
Θέση "1" = Ηλεκτρικός πίνακας ON
ΥΠΟΔΕΙΞΗ
Ο γενικός διακόπτης μπορεί να ασφαλίζεται με
λουκέτο από μη εξουσιοδοτημένη ενεργοποίη-
ση και απενεργοποίηση!
6.1.2. Πλήκτρα
Χειροκίνητη λειτουργία
Πατώντας το πλήκτρο για την εκάστοτε αντλία
P (Αντλία 1 = P1, Αντλία 2 = P2) εκτελείται η ενερ-
1
γοποίηση της αντλίας ανεξάρτητα από το σήμα του
συστήματος ελέγχου στάθμης. Η αντλία λειτουργεί
P
2
για όσο διάστημα παραμένει πατημένο το πλήκτρο.
Αυτή η λειτουργία προβλέπεται για δοκιμαστικές
λειτουργίες.
Αυτόματη λειτουργία
Πατώντας το πλήκτρο εκτελείται η ενεργοποίηση
της αυτόματης λειτουργίας. Η ενεργοποίηση των
αντλιών εκτελείται ανάλογα με το σήμα από το σύ-
στημα ελέγχου στάθμης. Κατά την απενεργοποίηση
των αντλιών λαμβάνεται υπόψη ο χρόνος συμπλη-
ρωματικής λειτουργίας.
Σταμάτημα
Πατώντας το πλήκτρο εκτελείται η απενεργοποί-
ηση της αυτόματης λειτουργίας και ο ηλεκτρικός
πίνακας τίθεται στη λειτουργία Stand-by. Δεν
εκτελείται έλεγχος των αντλιών βάσει στάθμης.
188
ΧΕΙΡΙΣΜΌΣ ΚΑΙ ΛΕΙΤΟΥΡΓΊΑ
Βομβητής OFF/Reset
Πατώντας το πλήκτρο εκτελείται η απενεργοποίη-
ση του ενσωματωμένου βομβητή στη διάρκεια ενός
προειδοποιητικού μηνύματος και απενεργοποιείται
το ρελέ δήλωσης βλάβης (SSM).
Με παρατεταμένο πάτημα επιβεβαιώνεται το
εμφανιζόμενο σφάλμα και εγκρίνεται ξανά για
λειτουργία το σύστημα ελέγχου.
6.1.3. Ενδείξεις LED
Η ένδειξη των λυχνιών LED των αντλιών υλο-
ποιείται σε δύο σειρές μέσω των συμβόλων. Η
επάνω σειρά αναπαριστά την τρέχουσα κατάστα-
ση της αντλίας 1, ενώ η κάτω σειρά την τρέχουσα
κατάσταση της αντλίας 2.
Ένδειξη σύνδεσης δικτύου ρεύματος (πράσινο)
Η λυχνία LED ανάβει όταν ασκείται τροφοδοσία
τάσης καθώς και τάση ελέγχου.
Αυτόματη λειτουργία (πράσινο)
Η λυχνία LED αναβοσβήνει: Ο ηλεκτρικός πίνακας
είναι ενεργοποιημένος, αλλά στη λειτουργία
Stand-by.
Η λυχνία LED ανάβει: Η αυτόματη λειτουργία είναι
ενεργοποιημένη.
Η λυχνία LED δεν ανάβει: Η αντλία είναι απενεργο-
ποιημένη.
Λειτουργία αντλίας (πράσινο)
Η λυχνία LED αναβοσβήνει: Η αντλία λειτουργεί
στη διάρκεια του ρυθμισμένου χρόνου συμπληρω-
ματικής λειτουργίας.
Η λυχνία LED ανάβει: Η αντλία λειτουργεί.
Ένδειξη διαστήματος Service / Επιτήρηση παρα-
μέτρων λειτουργίας (κίτρινο)
Η λυχνία LED ανάβει: Το διάστημα Service έχει
παρέλθει
Η λυχνία LED αναβοσβήνει: Έγινε υπέρβαση παρα-
μέτρων λειτουργίας
Υψηλή στάθμη νερού (κόκκινο)
Η λυχνία LED ανάβει: Επιτεύχθηκε υψηλή στάθμη
νερού, ενεργοποιήθηκε συναγερμός υψηλής στάθ-
μης νερού.
Βλάβη "Υπερβολικό ρεύμα" (κόκκινο)
Η λυχνία LED αναβοσβήνει: Ο ηλεκτρικός πίνακας
λειτουργεί χωρίς φορτίο.
Η λυχνία LED ανάβει: Έγινε υπέρβαση του ονομα-
στικού ρεύματος.
Βλάβη "Επιτήρηση περιέλιξης" (κόκκινο)
Η λυχνία LED ανάβει: Ενεργοποιήθηκε ο αισθητή-
ρας θερμοκρασίας.
6.2. Φραγή πλήκτρων
Για την αποφυγή αθέλητων ή μη εξουσιοδοτημέ-
νων ενεργοποιήσεων των πλήκτρων μπορεί να
ενεργοποιηθεί η φραγή των πλήκτρων
Ενεργοποίηση/απενεργοποίηση φραγής πλή-
P
1 κτρων
Η φραγή των πλήκτρων ενεργοποιείται και απε-
νεργοποιείται με ταυτόχρονο πάτημα (περ. 1 s) των
πλήκτρων χειροκίνητης λειτουργίας της αντλίας 1,
διακοπής και αυτόματης λειτουργίας.
Για την επιβεβαίωση ανάβουν όλες οι λυχνίες LED
για περ. 2 s.
