CONTRÔLE / NETTOYAGE DES FILTRES À AIR DU MOTEUR
AVERTISSEMENT !
Si l'on utilise le moteur sans les filtres à air ou
avec les filtres endommagés, on accélère l'usage
du moteur même.
1. Porter la machine sur un sol plat e serrer le frein de
stationnement.
2. Tourner la clé de contact (61) sur « 0 ».
3. Ouvrir le coffre du compartiment moteur (18) avec la
poignée (41) et le fixer au moyen de la tige de sécurité
(53).
4. Soulever et démonter le panneau de protection latéral droit
(45).
5. Enlever l'écrou papillon (A, Fig. 21) et enlever le couvercle
(B).
6. Enlever l'écrou papillon (C) et démonter l'élément filtrant.
7. Séparer le filtre à éponge (D) du filtre en papier (E).
8. Contrôler les deux filtres et les remplacer s'ils sont
endommagés. Remplacer le filtre en papier (E) quand
prévu (voir le plan d'entretien programmé).
9. Afin de utiliser à nouveau les filtres, les nettoyer en
procédant comme suit :
• Filtre en papier (E) : Piqueter le filtre plusieurs fois
sur une surface dure pour enlever la poussière ou
souffler de l'air comprimé [qui ne doit pas dépasser
les 207 kPa (2,1 kgf/cm)] à l'intérieur du filtre. Ne pas
éliminer la saleté avec une brosse parce qu'on risque
d'endommager les fibres.
• Filtre à éponge (D) : Nettoyer avec de l'eau chaude et
du savon, rincer et laisser essuyer complètement, ou
nettoyer dans un solvant non inflammable et laisser
essuyer. Immerger le filtre dans l'huile propre du
moteur, puis le presser pour faire sortir l'huile en trop.
10. Nettoyer avec un chiffon mouillé la base (F) et le couvercle
(B) du filtre à air. Faire attention et éviter que la saleté
entre dans le conduit à air (G) vers le carburateur.
11. Monter le filtre à éponge (D) sur le filtre en papier (E), puis
monter l'élément filtrant assemblé. S'assurer que le joint
(H) soit en position sous l'élément filtrant. Serrer l'écrou
papillon (C) et démonter l'élément filtrant.
12. Installer le couvercle (B) et serrer l'écrou papillon (A).
30
INSTRUCTIONS D'UTILISATION
SW4000, FLOORTEC R 870 - 1464815000
H

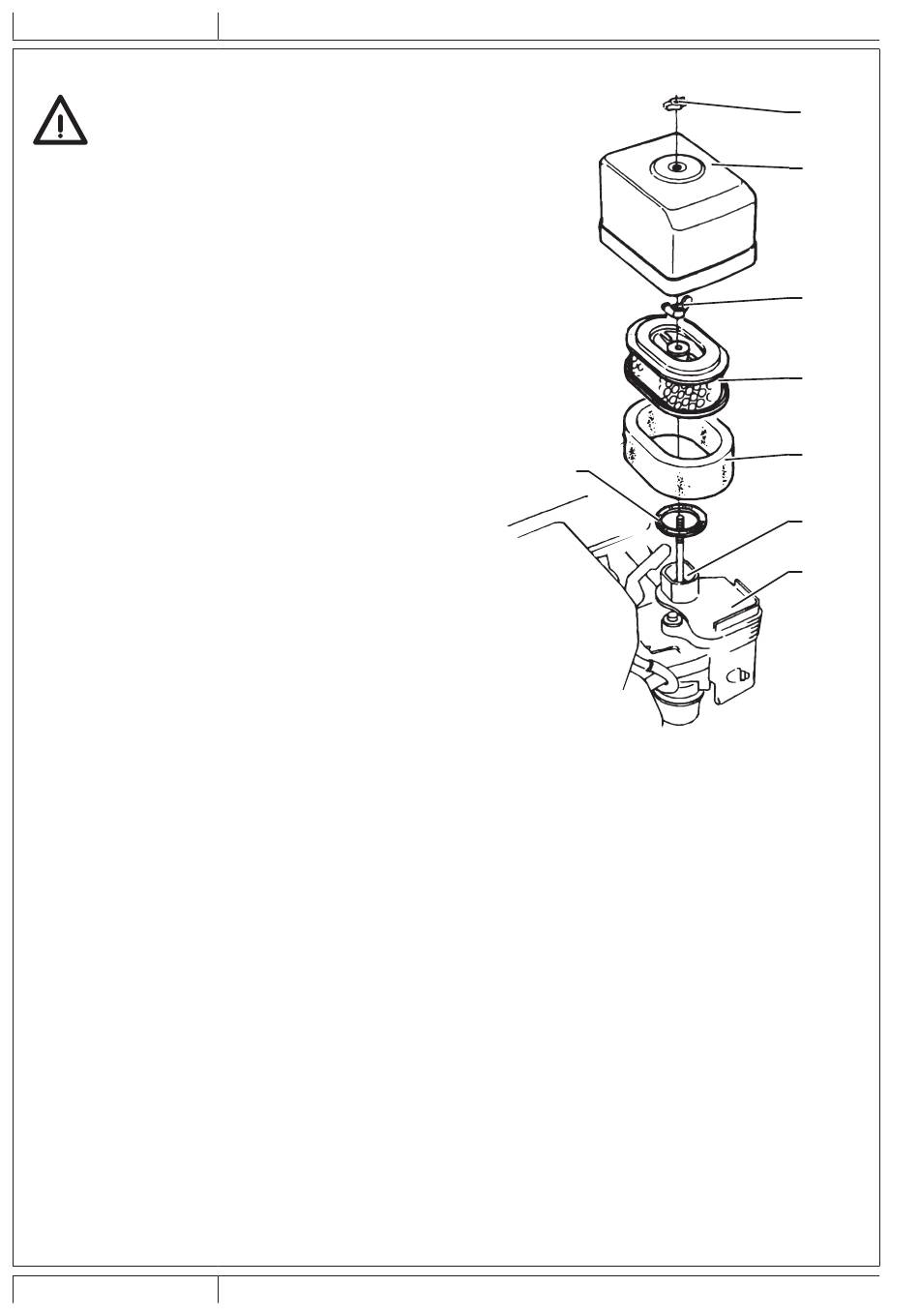

Figure 21
