CONTRÔLE ET RÉGLAGE DU CÂBLE DE FREIN
ATTENTION !
L'utilisation prolongée et fréquente du frein de service (6), en particulier sur les surfaces inclinées, peut causer
l'usage rapide des pastilles. Garantir toujours l'efficacité du système des freins.

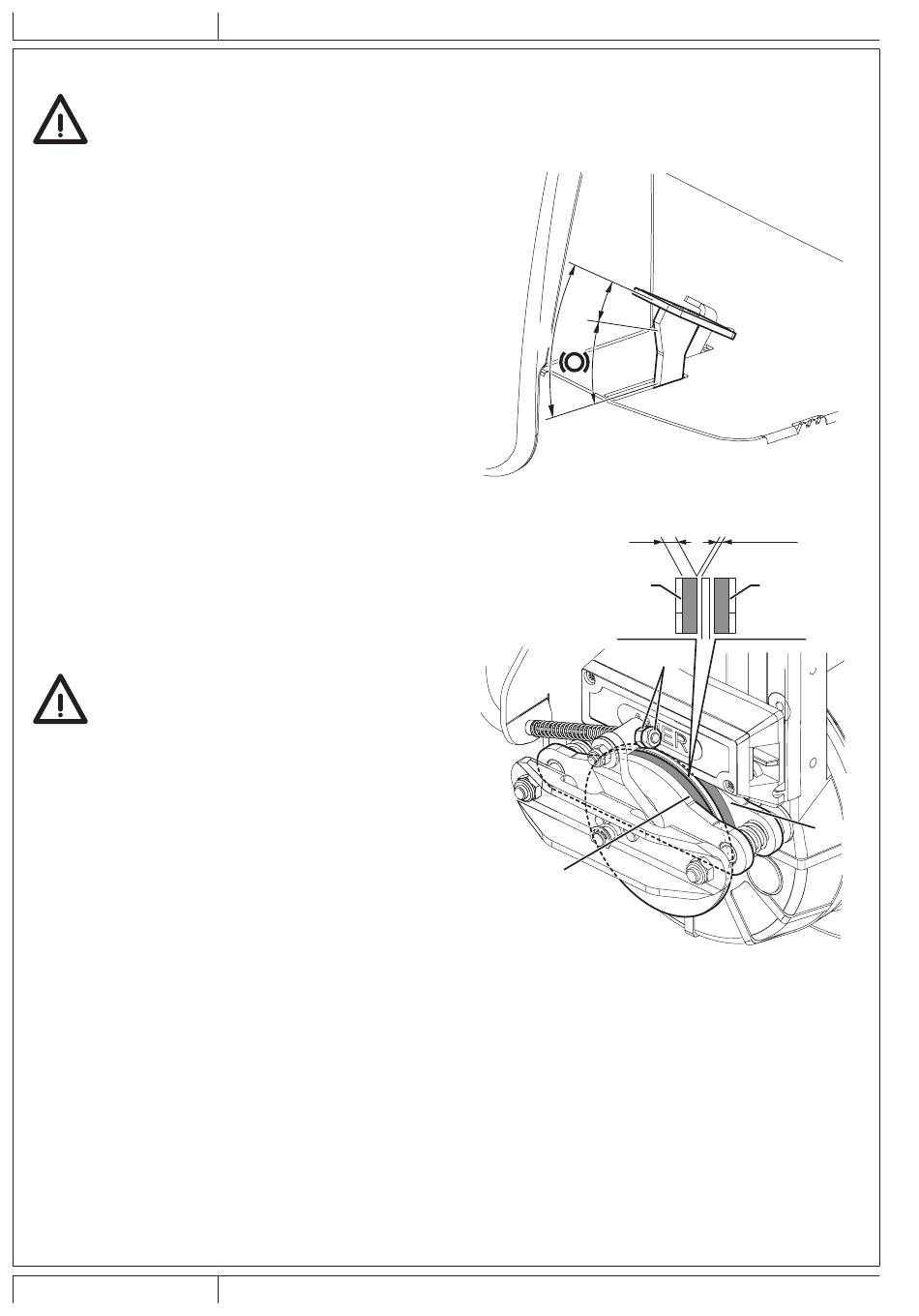

Avant d'agir sur les masses de frein, si la course de la pédale
du frein de service dépasse le 1/3 de la course totale (A, Fig. 3),
régler le câble du frein comme indiqué :
1. Amener la machine sur un sol plat.
2. Tourner la clé de contact (61) sur « 0 ».
3. Positionner deux coins opposés sur les roues arrière pour
veiller à ce que la machine ne puisse pas bouger de façon
autonome.
4. Tourner la roue avant à droit de 90° environ pour accéder
au système des freins.
5. Contrôler l'état d'usure des masses de frein (B, Fig. 4).
L'épaisseur (C) des pastilles ne doit pas être inférieure à 1
mm.
Si besoin est, contacter un Service après-vente pour le
réglage / remplacement des masses de frein.
6. Dévisser le contre-écrou et l'écrou (D) pour enregistrer le
câble de frein.
7. Tourner l'écrou jusqu'à obtenir une distance entre le disque
de frein et les masses de frein de 0,5 mm.
8. Serrer le contre-écrou sur l'écrou (D).
9. Enlever les coins des roues arrière.
Vérifier que le câble de frein soit réglé correctement en
poussant manuellement la machine (le frein ne soit pas être
serré).
Effectuer quelques freinages de stabilisation, puis contrôler
l'efficacité du frein de service et du frein de stationnement.
Si le réglage du câble du frein n'est plus possible et le système
des freins ne fonctionne pas correctement, contacter un Service
après-vente.
AVERTISSEMENT !
Toutes les procédures de contrôle / réglage
et remplacement su système des freins sont
décrites dans le Manuel d'entretien.
