5.5 REM et maintenance

L'Unity 2 est équipée d'un casque In-situ bilatéral, chaque côté possède une sonde pour le microphone, un microphone
de référence incorporé et d'un récepteur incorporé pour la mesure du RECD (Real Ear to Coupler Difference).
Les sondes de microphones peuvent être déplacées facilement le long du serre tête pour être placé aussi près que
possible de l'oreille.
Le tube de la sonde doit rester propre afi n d'assurer une mesure précise. Il faut supprimer du tube de
la sonde le cérumen et autres dépôts au moyen du fi l de nettoyage (en nylon) qui se trouve dans le
coffret d'assortiment d'embouts (embouts d'audiométrie BET60 SPL) livré en avec Unity 2 pour des rai-
sons d'hygiène le tube de la sonde doit être changée à chaque patient.

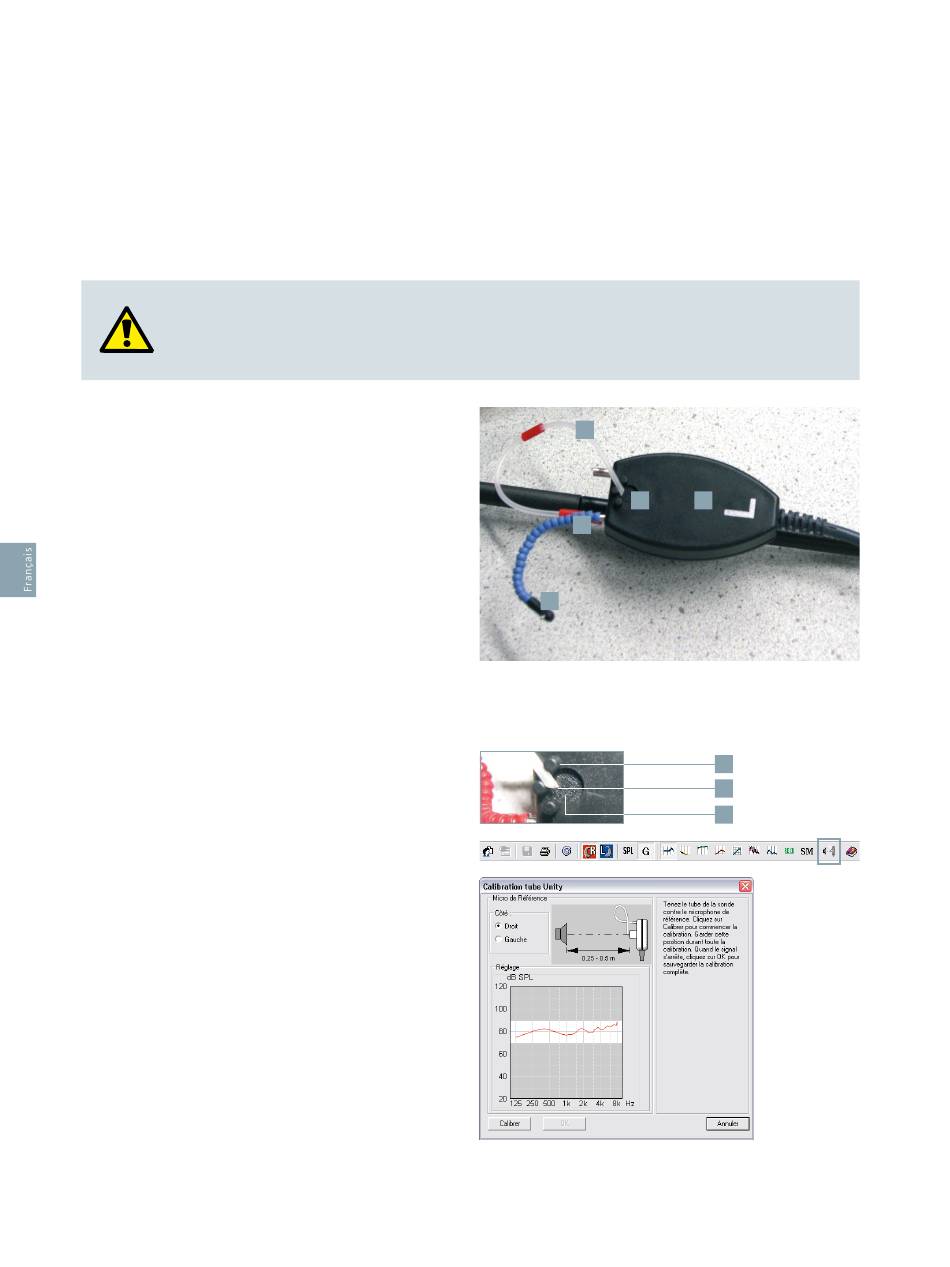

5.5.1 Réalisation des mesures in-vivo
Les mesures in-situ permettent d'adapter individuellement
une aide auditive à l'oreille d'un patient et prendre en
considération la taille et la longueur de son conduit audi-
tif. Le petit tube de la sonde In_Vivo (A) est inséré dans le
conduit auditif afin pouvoir mesurer le niveau réel de la
pression acoustique devant le tympan. Ces mesures sont
réalisées habituellement en champ libre ou en utilisant
des inserts pour fournir un signal aux Oreilles. Un micro
de référence (E), qui est situé sur la sonde (C), égalise le
spectre et contrôle le niveau. Le tube de la sonde (A) est
connecté au port (B) de la sonde (C) et sera inséré dans
le conduit de l'oreille. Pour empêcher le tube de la sonde
de s'échapper du conduit auditif il peut être fixé sur le
support de fixation (D).
On s'attend à ce que l'utilisateur ait été correctement
formé pour effectuer des mesures In-situ dans le conduit
auditif.

5.5.2 Calibrage du tube de la sonde

Insérer le tube (A) sur l'entrée du microphone (B) de la
sonde in-vivo et tenir le bout du tube (F) en face du micro-
phone de référence de la sonde (E). Fixer le tube légère-
ment entre deux des trois picots (G) près du microphone
de référence, comme sur la photo.
Dans le menu du logiciel « Probe Mic », mettez en marche
l'écran de calibrage de l'Unity à partir de la barre d'icône et
suivez les instructions qui sont données dans l'interface
utilisateurs pour exécuter la procédure de calibrage. Sélec-
tionnez le côté à calibrer, pressez le bouton « calibrer »
pour commencer la procédure.
La mesure consiste à fournir un balayage rapide de son
pur sortant des HP et de dessiner une courbe sur la
fenêtre de dialogue du calibrage. La courbe du côté droit
sera en rouge, et le côté gauche sera en bleu. La courbe
apparaitra sans à-coup suivant les indications du chiffre
ci-dessus et devrait rester dans le zone en blanc, à plus/
moins 10 dB de la valeur centrale de 80 dB SPL.
70 Unity 2 – Mode d'emploi
A
E C
B
D
G
F
E
