4.3 Montage et positionnement du système
Ne jamais couvrir les aérations de l'unité de contrôle pour éviter une surchauffe du matériel.
Placer le système sur une surface ferme et solide hors d'atteinte du patient, au moins éloigné à 1.5 m.
Toujours placer l'équipement dans un endroit permettant l'accès au panneau arrière et spécialement
à l'alimentation générale.
Le système est prévu pour être utilisé sur un bureau. Mais il est possible d'insérer le système dans un rack ou monter
sous une tablette de telle façon que l'air puisse circuler. L'utilisation de panneaux perforés ou de tablette est recomman-
dée pour permettre une circulation suffisante du flux d'air.
Le système n'a pas de ventilateur intégré, afin d'éviter du bruit dans l'environnement de mesure.
De ce fait assurez-vous que la circulation de l'air du fond vers le haut du boîtier se fasse sans difficulté,
surtout dans le mode couplé.
A côté du refroidissement par le flux d'air, le boîtier métallique sera utilisé pour refroidir l'instrument
par dissipation thermique de l'environnement. Le boîtier peut atteindre jusqu'à 40 °C (104 °F) en fonc-
tion de la température environnementale.

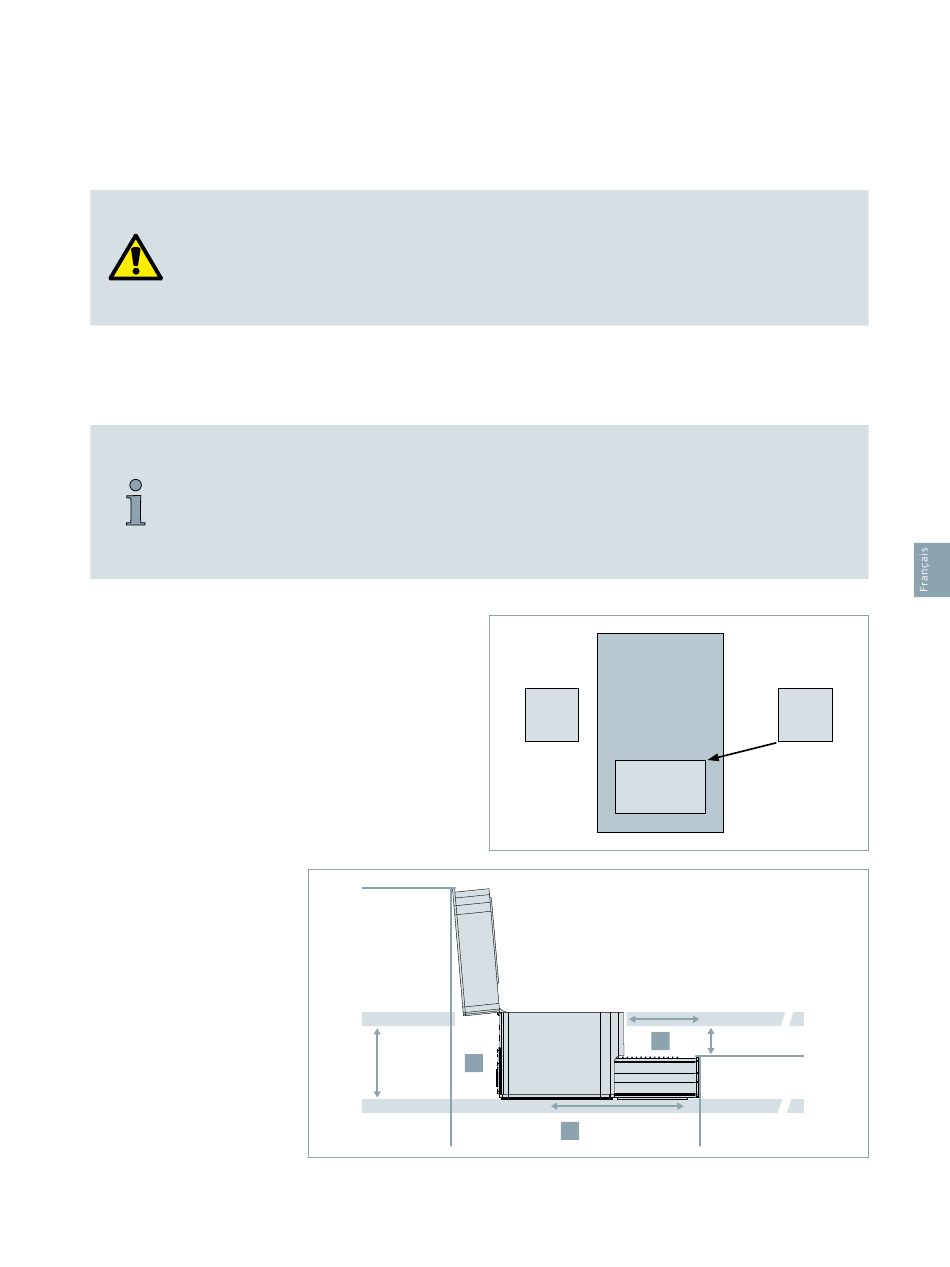

Figure 2: Montage du système sous
un bureau ou dans un rack
(A) Aire de connexion pour
l'alimentation secteur et les trans-
ducteurs. Gardez libre et accessible !
(B) Aire de ventilation. Gardez libre !
(C) Le plateau ci-dessous et la partie
au dessus de cette aire doivent per-
mettre la libre circulation verticale
du flux d'air frais à travers l'appareil.
L'utilisation de panneaux perforés
est recommandée.
Figure 1:
Opérateur (OP) et
patient (PA) en position
d'utilisation normale
ca. 155 mm A
Table
OP
Unity 2
B ca. 55 mm
C
Unity 2 – Mode d'emploi
PA
f > 1.5 m
