4.3 Aufbau und Einbau des Systems

Achtung!
Die Belüftungsöffnungen der Steuereinheit dürfen nicht verdeckt werden, um eine Überhitzung des
Gerätes zu vermeiden.
Platzieren Sie das System auf einer festen und stabilen Oberfläche, außerhalb der Reichweite des
Patienten, also mit mindestens 1,5 Meter Abstand.
Stellen Sie beim Einbau des Gerätes sicher, dass Sie jederzeit Zugang zu den Anschlüssen auf der
Rückseite der Docking Station haben, insbesondere zum Netzsteckeranschluss.
Das Unity 2 System ist für die Verwendung als Tischgerät konzipiert. Es kann aber auch z. B. in einen Schrank oder unter
einer Tischplatte eingebaut werden. Dabei muss aber auf eine ausreichende Belüftung des Systems geachtet werden.
Bei engen Platzverhältnissen wird die Verwendung von perforierten Träger- und Abdeckplatten dringend empfohlen,
um eine ausreichende Luftzirkulation durch das Gerät zu ermöglichen.
Das Unity 2 System hat keinen Ventilator, um störende Geräusche in der Messumgebung zu vermeiden.
Das erfordert eine möglichst ungehinderte vertikale Durchströmung der Control Unit, besonders im
gedockten Zustand, um eine ausreichende Kühlung zu ermöglichen. Neben der Konvektionskühlung
wird auch Wärme über das metallische Gehäuse an die Umgebung abgeleitet. Es kann daher, je nach
den herrschenden Umgebungsbedingungen, bis zu 40 Grad warm werden.

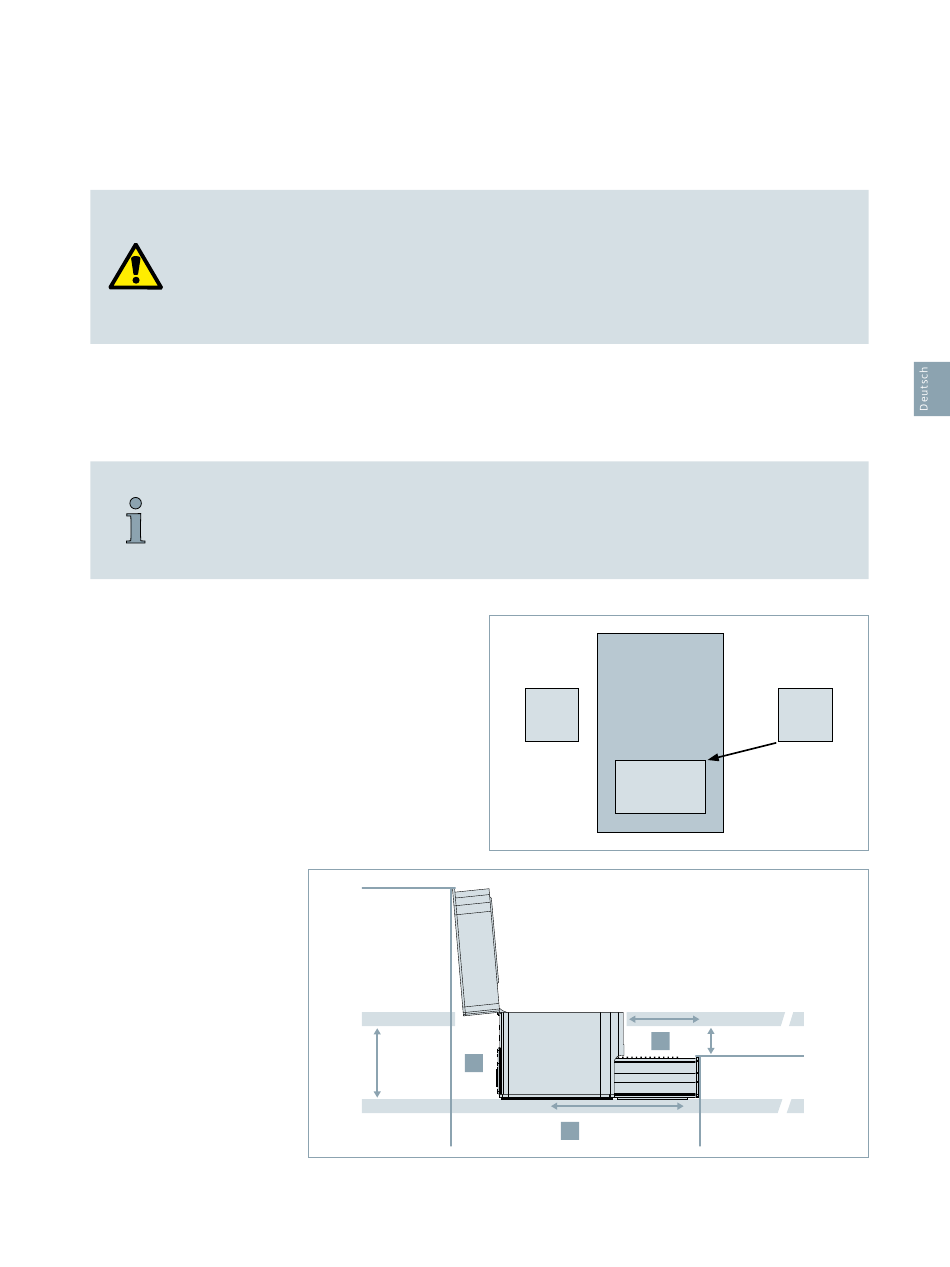

Bild 2: Einbau des Systems in ein
Regal oder unter der Tischplatte.
(A) Anschlussbereich für Kopfhörer,
Stromnetz, etc.
(B) Luftraum unbedingt freihalten.
(C) Zur Belüftung des Gerätes
müssen in den markierten
Bereichen Belüftungsbohrungen im
Trägerbrett und im Abdeckbrett
(Tischplatte) eingebracht werden.
Alternativ können Lochbleche
verwendet werden.
Bild 1:
Räumliche Anordnung des
Unity 2 Messsystems zum
Bediener (OP) und
Patient (PA)
ca. 155 mm A
Tisch
OP
Unity 2
B ca. 55 mm
C
Unity 2 – Bedienungsanleitung
PA
f > 1.5 m
